Vad är syftet med en hydraulisk kraftenhet?

Huvudsyftet med en hydraulisk kraftenhet

A hydraulisk kraftenhet (HPU) finns för ett grundläggande syfte: att omvandla elektrisk eller mekanisk energi till kontrollerad hydraulkraft — trycksatt vätska — som kan överföras, riktas och användas för att utföra nyttigt mekaniskt arbete på avstånd. Det är den centrala energikällan för alla hydrauliska system, som genererar flödet och trycket som ställdon, motorer och cylindrar behöver för att flytta laster, hålla positioner eller applicera krafter som skulle vara opraktiska eller omöjliga med rent mekaniska eller elektriska medel.

Rent praktiskt tar en hydraulisk kraftenhet in elektrisk kraft från en motor, använder en pump för att trycksätta hydraulvätska och levererar den vätskan genom kontrollventiler till varhelst arbete behöver utföras - oavsett om det är att lyfta en 500-tons press, styra en bygggrävmaskin, klämma fast en maskinbearbetad del eller förlänga landningsstället på ett kommersiellt flygplan. HPU:n utför inte arbetet själv; det ger den kraft och kontrollinfrastruktur som gör arbetet möjligt.

Utan en hydraulisk kraftenhet skulle ställdonen, cylindrarna och hydraulmotorerna i ett system inte ha någon energikälla. HPU:n är för en hydraulisk krets vad en strömförsörjning är till ett elektroniskt system - den definierar den tillgängliga effektenveloppen, ställer in driftstryckintervallet och bestämmer hur snabbt och exakt systemet kan reagera.

Vad en hydraulisk kraftenhet faktiskt gör: Funktionsnedbrytningen

Syftet med en hydraulisk kraftenhet kan delas upp i flera distinkta funktionella roller som den utför samtidigt inom alla hydrauliska system.

Energiomvandling

HPU:ns primära uppgift är energiomvandling. En elmotor - vanligtvis betygsatt var som helst från 0,5 kW för små bänkenheter till över 1 000 kW för stora industrisystem — driver en hydraulpump. Pumpen omvandlar motorns rotationsmekaniska energi till hydraulisk energi i form av flöde under tryck. Denna energi kan sedan transporteras genom slangar och rör över stora avstånd och omvandlas tillbaka till mekaniskt arbete där det behövs.

Vätskelagring och konditionering

Behållaren som är integrerad i den hydrauliska kraftenheten lagrar arbetsvätskan - vanligtvis mellan 10 och 2 000 liter beroende på systemstorlek — och låter det svalna, avluftas och sedimentera innan det går in i pumpen igen. HPU:n rymmer också filtreringssystemet som håller vätskan ren, och ofta en värmeväxlare för att bibehålla optimal vätsketemperatur. Denna konditioneringsroll är avgörande: vätskerenhet och temperatur påverkar direkt livslängden för varje nedströmskomponent.

Tryckreglering och säkerhet

HPU:n innehåller en övertrycksventil som täcker maximalt systemtryck, vilket förhindrar överbelastningsskador på pumpen, ventiler, ställdon och rörledningar. I de flesta industriella hydraulsystem är detta maximala tryck inställt mellan 150 och 350 bar , även om högtryckssystem inom flyg-, test- och specialtillämpningar kan överstiga 700 bar . Tryckregleringsfunktionen säkerställer att systemet inte kan överskrida sina designgränser oavsett vad nedströmskretsen kräver.

Flödeskontroll och distribution

Moderna hydrauliska kraftenheter innehåller riktningsventiler, proportionella ventiler eller servoventiler som distribuerar trycksatt vätska till specifika ställdon i specifika sekvenser och med kontrollerade flödeshastigheter. Denna kontrollfunktion bestämmer hastigheten, kraften och riktningen för varje rörelse i systemet. En enda HPU kan samtidigt försörja flera kretsar, var och en med oberoende tryck- och flödeskrav, med hjälp av grenrörsblock och ventilenheter monterade direkt på enheten.

Varför hydrauliska kraftenheter används istället för andra krafttekniker

Syftet med en hydraulisk kraftenhet blir tydligare när du förstår varför hydraulik väljs framför elektriska ställdon, pneumatik eller rent mekaniska drivningar för specifika applikationer. Varje teknologi har sin domän, och hydrauliken – speciellt det HPU-drivna systemet – dominerar överallt där hög kraftdensitet, exakt kontroll och tillförlitlighet under tung belastning samtidigt krävs.

Kraft och krafttäthet

Hydraulsystem genererar krafter som är svåra eller opraktiska att matcha med elmotorer vid jämförbar storlek och vikt. En hydraulcylinder med en 100 mm hål som arbetar vid 250 bar ger cirka 196 kN (cirka 20 ton) kraft från en komponent som väger några kilo. Ett elektriskt linjärt manöverdon som producerar samma kraft skulle vara avsevärt tyngre och större. Denna kraftdensitet är anledningen till att hydrauliska kraftenheter är standard i applikationer som metallpressar, formsprutningsmaskiner och tung anläggningsutrustning.

Lasthållning utan kontinuerlig strömförbrukning

En hydraulcylinder med en blockerad port håller sin last på obestämd tid utan att förbruka energi, eftersom inkompressibel vätska inte kan komma ut genom en stängd ventil. Denna förmåga är väsentlig i applikationer som klämfixturer, lyftplattformar och hydrauliska domkrafter som måste hålla en last under långa perioder. En elektrisk servomotor som håller samma belastning skulle kräva kontinuerlig ström - genererar värme och förbrukar ström även när den är stillastående.

Överbelastningsskydd

Övertrycksventilen i en hydraulisk kraftenhet ger ett inneboende överbelastningsskydd. Om systemet stöter på en belastning som överstiger det inställda trycket, öppnas övertrycksventilen och ställdonet stannar helt enkelt - ingen komponent är skadad. Elmotorer och mekaniska drivenheter kräver vanligtvis mer komplexa skyddssystem för att uppnå samma feltoleransnivå.

Fjärrkraftöverföring

En HPU kan driva ställdon som är placerade många meter bort genom flexibla slangar, vilket gör det möjligt att placera strömkällan på en bekväm, skyddad plats medan ställdon fungerar i svåra, otillgängliga eller explosionsriskiga miljöer. I offshore-borriggar, till exempel, kan en enda hydraulisk kraftenhet på huvuddäck styra ventiler och manöverdon på havsbotten hundratals meter under ytan genom långa navelsträngsslangar.

Branscher och applikationer där hydrauliska kraftaggregat tjänar ett kritiskt syfte

Den hydrauliska kraftenheten är en av de mest universellt tillämpade delarna av industriell utrustning inom praktiskt taget alla sektorer som involverar tunga maskiner, precisionsrörelser eller stor kraftgenerering. Att förstå var HPU:er används klargör varför deras syfte är så allmänt relevant.

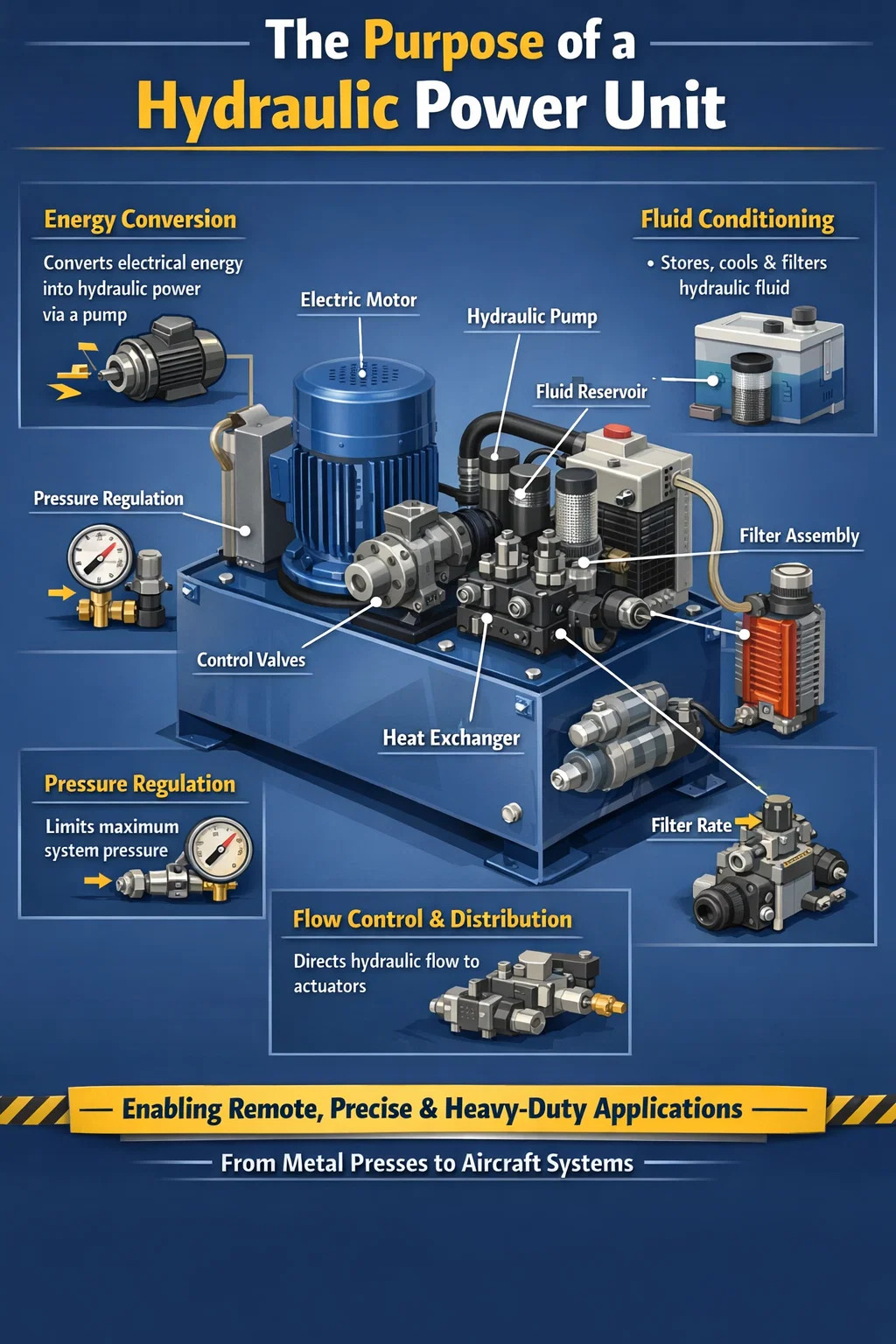

Syftet med varje huvudkomponent inuti en hydraulisk kraftenhet

Den hydrauliska kraftenheten uppnår sitt syfte genom en noggrant integrerad uppsättning komponenter. Var och en har en specifik roll, och att förstå dem hjälper till att klargöra varför HPU:n är designad som den är.

Elmotor

Motorn ger drivkraften. De flesta industriella HPU:er använder trefasiga AC-induktionsmotorer för sin tillförlitlighet, enkelhet och tillgänglighet inom ett brett effektområde. Motorns utgående axel kopplas direkt till pumpen. Motorstorleken bestämmer den maximala hydrauliska kraften som enheten kan leverera. I energisnåla moderna konstruktioner styr en frekvensomriktare motorn för att matcha effekten till efterfrågan i realtid, vilket avsevärt minskar energislöseriet vid dellaster.

Hydraulisk pump

Pumpen är hjärtat i den hydrauliska kraftenheten. Den drar vätska från behållaren och trycker in den i systemkretsen under tryck. Kugghjulspumpar används i lägre tryck, kostnadskänsliga applikationer. Lamellpumpar ger tystare drift. Kolvpumpar - både axiella och radiella typer - används i applikationer med högt tryck, hög effektivitet eller variabelt deplacement. Pumpdeplacement anges i kubikcentimeter per varv (cc/varv), och vid en given axelhastighet bestämmer detta direkt vilken flödeshastighet som HPU kan leverera.

Reservoar

Reservoaren lagrar hydraulvätska och tjänar flera sekundära syften: den tillåter luftbubblor att strömma ut, tillhandahåller en termisk buffert för att absorbera värme från systemet och ger partikelföroreningar tid att sedimentera innan vätskan recirkuleras. Standardtumregeln är att storleken på reservoaren är 3 till 5 gånger pumpens flöde per minut , även om högvärmeapplikationer kan kräva större tankar eller extra kylning.

Övertrycksventil

Denna ventil är systemets primära säkerhetsanordning. Den öppnas automatiskt när trycket överskrider den förinställda gränsen, vilket leder tillbaka överskottsflödet till behållaren. Utan det skulle ett blockerat ställdon eller en blockerad cylinder få trycket att klättra tills ett rör, en slang eller en komponent går sönder. Avlastningsventilen är inte en kontrollkomponent - det är en skyddsanordning - och en korrekt designad HPU bör sällan aktivera den under normal drift.

Filterenhet

Hydraulvätskans renhet är en av de mest kritiska faktorerna för systemets livslängd. Filter i HPU - vanligtvis på returledningen, tryckledningen eller båda - tar bort partikelföroreningar innan det kan skada pumpens inre delar, ventilspolar och cylindertätningar. De flesta industriella HPU:er siktar på en flytande renhetsnivå på ISO 4406 klass 16/14/11 till 18/16/13 , med filter med värden på 3–10 mikron absolut.

Värmeväxlare

Energiförluster i hydraulsystemet visar sig som värme i vätskan. Utan en värmeväxlare skulle vätsketemperaturen stiga kontinuerligt tills tätningar försämras, viskositeten sjunker och komponentslitage accelererar. Luftblästrade eller vattenkylda värmeväxlare är dimensionerade för att avleda den förväntade värmebelastningen - vanligtvis 25 % till 40 % av ineffekt i en konventionell krets med fast pump — och bibehåll vätsketemperaturen mellan 40°C och 60°C.

Styrventiler och grenrörsblock

Riktningsventiler, proportionella ventiler, tryckreduceringsventiler och flödesreglerventiler är ofta monterade på ett grenrörsblock integrerat i HPU:n. Dessa komponenter leder trycksatt vätska till rätt ställdon med rätt tryck och flödeshastighet på kommando från en PLC, manuell styrning eller automatisk sekvenskontroll. Det grenrörsmonterade tillvägagångssättet minskar röranslutningar, minimerar läckagepunkter och håller systemet kompakt.

Hur en hydraulisk kraftenhet tjänar precisions- och automationsändamål

Utöver brute force-applikationer tjänar den hydrauliska kraftenheten ett precisionssyfte i automatiserad tillverkning och processkontroll. Med proportional- eller servoventilteknologi kan HPU-drivna system styra ställdonets position till insidan ±0,01 mm och tvinga inåt 1 % av börvärdet — prestandanivåer som gör hydrauliken konkurrenskraftig med elektriska servodrivningar i många kraftkrävande tillämpningar.

I ett modernt servohydrauliskt system jämför en regulator med sluten slinga kontinuerligt det faktiska ställdonets position (mätt av en linjär givare) med det beordrade läget och justerar servoventilens öppning därefter, korrigerar för laststörningar och flödesvariationer i realtid. Denna slutna slingkapacitet används i:

• Materialprovningsmaskiner som måste applicera exakta kraftprofiler på provexemplar
• Flygsimulatorer som replikerar rörelsesignaler för pilotutbildning
• Seismiska testriggar som skakar strukturella komponenter för att simulera jordbävningsbelastningar
• Bilutmattningstestställ som tillämpar vägbelastningsspektra på fordonskomponenter
• Industriella smidespressar med programmerbar kolvposition och kraftprofiler

I var och en av dessa applikationer är den hydrauliska kraftenheten det som gör kraften och rörelsen möjlig. Servoventilen och styrenheten bestämmer precisionen; HPU bestämmer effektkapaciteten.

Centraliserade vs. decentraliserade hydrauliska kraftenheter: olika syften för olika arkitekturer

Hur en hydraulisk kraftenhet används inom en anläggning eller maskin beror på det specifika syftet den behöver för att tjäna. Det finns två grundläggande arkitektoniska tillvägagångssätt, var och en anpassad till olika krav.

Centraliserade hydrauliska kraftenheter

En enda stor HPU betjänar flera maskiner eller arbetsstationer genom ett ringhuvud eller grenat distributionssystem. Detta tillvägagångssätt används i stora tillverkningsanläggningar där många maskiner behöver hydraulisk kraft samtidigt. Fördelen är att en enhet, en uppsättning kontroller och en underhållspunkt betjänar hela anläggningen. En centraliserad HPU för en bilkarosseriverkstad kan vara klassad till 500 kW eller mer , levererar dussintals svets- och klämstationer. Avvägningen är att ett fel påverkar alla nedströmsmaskiner samtidigt, och långa rördrag leder till tryckförluster.

Decentraliserade (maskinmonterade) hydrauliska kraftenheter

Varje maskin eller processcell har sin egen dedikerade HPU, dimensionerad specifikt för den maskinens krav. Detta är det vanligare arrangemanget i modern tillverkning eftersom det ger oberoende – en maskins HPU-fel påverkar inte andra – och gör att varje enhet kan optimeras för dess specifika arbetscykel och tryckkrav. Kompakta HPU:er i denna kategori sträcker sig från 0,5 kW bänkskivor för små testarmaturer upp till 200 kW enheter för stora formsprutnings- eller pressgjutmaskiner.

Bärbara och uthyrningshydrauliska kraftenheter

Bärbara HPU:er tjänar ett specifikt syfte inom underhåll, konstruktion och nödsituationer: tillhandahåller hydraulisk kraft på begäran där ingen fast installation finns. Hydrauliska räddningsverktyg ("livets käftar") drivs av bärbara HPU:er. Rörledningsbyggare använder bärbara enheter för att driva hydrauliska rörbockare och krimpmaskiner. Underhållsteam använder dem för att manövrera hydrauliska momentnycklar på stora flänsförband där ström inte är tillgänglig. Dessa enheter är vanligtvis diesel- eller bensinmotordrivna snarare än elektriska, vilket tillåter drift på avlägsna eller utanför nätet.

Syftet med en hydraulisk kraftenhet i säkerhetskritiska system

I säkerhetskritiska tillämpningar tjänar den hydrauliska kraftenheten ett syfte som går utöver att bara köra rörelse – den måste ge garanterad, felsäker drift under felförhållanden. Detta är särskilt viktigt inom tre områden.

Nödavstängningssystem i olja och gas

Hydrauliska kraftenheter i olje- och gasanläggningar driver nödavstängningsventiler (ESD) och utblåsningsskyddssystem (BOP). Dessa HPU:er måste kunna aktivera stora ventiler snabbt och tillförlitligt under felförhållanden - inklusive under strömavbrott. Ackumulatorbanker som laddas av HPU:n lagrar tillräckligt med hydraulisk energi för att driva alla nödventiler flera gånger även om den primära kraftkällan går förlorad. I offshore-installationer är BOP-kontroll HPU:er utformade för att API 16D eller motsvarande standarder med full redundans.

Flygplans hydrauliska system

Kommersiella flygplan har flera oberoende hydrauliska kraftenheter - vanligtvis två eller tre system, var och en med sin egen pump (motordriven, elektrisk eller luftdriven), reservoar och krets - så att ett fel i ett system inte äventyrar flygkontrollen. Boeing 737, till exempel, har två oberoende hydraulsystem, som vart och ett kan hantera primära flygkontroller oberoende av varandra. Syftet med varje HPU i detta sammanhang handlar lika mycket om redundans och feltolerans som om kraftgenerering.

Industriella kantpressar och giljotiner

Hydrauliska kantpressar och klippmaskiner använder HPU:er för att driva kolvar med krafter som kan orsaka allvarliga skador om de inte kontrolleras. HPU:n i dessa maskiner har motviktsventiler, tvåkanaliga säkerhetsventilsystem och positionsövervakning för att säkerställa att kolven endast kan röra sig med kontrollerade hastigheter och inte kan falla fritt i händelse av ett slangfel eller ventilfel. HPU:ns säkerhetskontrollfunktion är lika viktig som dess kraftleveransfunktion.

Vad bestämmer storleken och specifikationen för en hydraulisk kraftenhet

Att välja en hydraulisk kraftenhet för ett visst ändamål kräver att enhetens specifikationer matchas med applikationens krav. De viktigaste parametrarna som definierar vad en HPU behöver leverera är:

• Drifttryck: Det maximala systemtrycket som krävs av det mest krävande ställdonet, plus en marginal på 10–15 %. De flesta industrisystem faller mellan 150 och 350 bar.
• Flödeshastighet: Det totala samtidiga flödesbehovet för alla aktiva ställdon. Om en cylinder med 100 mm hål behöver förlängas med 100 mm/s kräver den cirka 47 L/min flöde.
• Arbetscykel: Hur ofta och hur länge systemet är under full belastning. En kontinuerlig HPU är dimensionerad och kyls annorlunda än en som används i korta skurar med långa viloperioder.
• Antal kretsar: Hur många oberoende ställdon eller funktioner måste HPU:n tjäna samtidigt och om de har olika tryck- eller flödeskrav.
• Miljö: Drifttemperaturområde, exponering för vatten, damm eller korrosiv atmosfär och om enheten måste uppfylla ATEX-klassificeringar eller andra farliga områden.
• Kontrollkrav: Oavsett om HPU behöver enkel på/av-kontroll, proportionell tryck- och flödeskontroll, eller full sluten servokontroll med positions- och kraftåterkoppling.

Att få denna specifikationsrätt är grundläggande för att HPU ska uppfylla sitt syfte på ett tillförlitligt sätt. En underdimensionerad enhet kommer att överhettas och misslyckas i förtid. En överdimensionerad enhet slösar energi och kapital. Korrekt konstruktion av HPU-specifikationen är grunden för ett framgångsrikt hydraulsystem.

Det utvecklande syftet med hydrauliska kraftenheter i modern industri

Syftet med den hydrauliska kraftenheten har förblivit konstant - omvandla och leverera kontrollerad hydraulkraft - men sättet som detta syfte uppfylls har utvecklats avsevärt med framsteg inom elektronik, material och vätsketeknik.

Moderna HPU:er införlivar alltmer IoT-aktiverade sensorer som kontinuerligt övervakar vätsketemperatur, tryck, pumpflödeseffekt, filterdifferenstryck och motorström. Dessa data matas in i algoritmer för prediktivt underhåll som kan upptäcka utvecklande pumpslitage, filterblockering eller vätskekontamination veckor innan de orsakar ett fel. En anläggning med 50 HPU:er kopplade till ett centralt övervakningssystem kan uppnå 40–60 % minskning av oplanerad stilleståndstid jämfört med tidsbaserade underhållsscheman.

Elektrohydrauliska ställdon (EHA) - fristående enheter som kombinerar en liten elmotor, pump och ställdon i ett enda paket - börjar ersätta konventionella HPU-matade kretsar i vissa applikationer, särskilt i flyg- och rymdmaskiner där vikt och installationsutrymme är en premie. Men för högeffekts-, multiaktuator- eller kontinuerliga industriella tillämpningar förblir den centraliserade hydrauliska kraftenheten den mest praktiska och kostnadseffektiva lösningen och förväntas förbli så under överskådlig framtid.

Introduktionen av vattenglykol, syntetisk ester och brandbeständiga hydraulvätskor har också utökat de miljöer där HPU kan arbeta säkert - särskilt i gjuterier, pressgjutningsanläggningar och underjordsgruvor där brandrisken gör mineralolja olämplig. I dessa inställningar tjänar HPU samma grundläggande syfte men med en vätskespecifikation vald för att uppfylla säkerhetsföreskrifter utan att offra prestanda.
