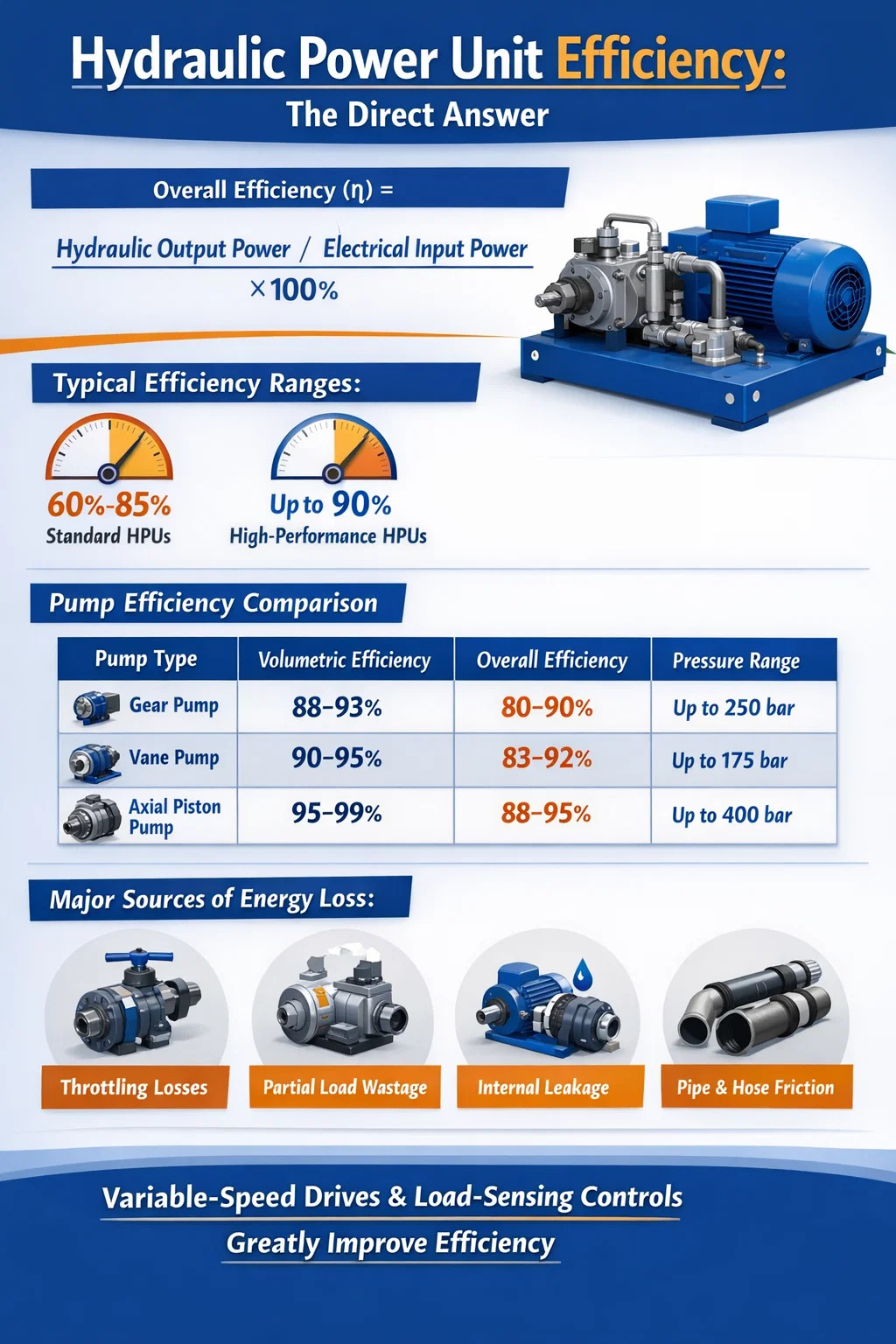

En typisk hydraulisk kraftenhet (HPU) arbetar med en total effektivitet på 60 % till 85 % , beroende på systemdesign, komponentkvalitet, driftsförhållanden och underhållsstatus. Högpresterande eller specialbyggda hydrauliska kraftenheter med pumpar med variabelt deplacement och optimerade kontroller kan uppnå effektivitetsvinster på upp till 90 % eller något över under idealiska förhållanden. Men många verkliga industriella HPU:er som kör pumpar med fast deplacement under delbelastning faller regelbundet i 60 % till 75 % räckvidd på grund av strypförluster, värmealstring och läckage.
Den totala verkningsgraden för en hydraulisk kraftenhet är inte ett enda fast nummer - det är produkten av flera delverkningsgrader över pumpen, motorn, ventilerna, ställdonen, rörledningarna och vätskeförhållandena. Att förstå varje komponents bidrag hjälper ingenjörer och underhållsteam att identifiera var energi går förlorad och var förbättringar kommer att ha störst effekt.
Hur effektivitet definieras i en hydraulisk kraftenhet
Verkningsgraden i en hydraulisk kraftenhet uttrycks som förhållandet mellan användbar hydraulisk uteffekt och den totala elektriska ineffekt som förbrukas av systemet. Formeln är enkel:
Total effektivitet (η) = Hydraulisk uteffekt / elektrisk ineffekt × 100 %
Hydraulisk uteffekt beräknas som flöde multiplicerat med tryck (Q × P). Elektrisk ineffekt är den uppmätta watt som dras av motorn från strömförsörjningen. Skillnaden mellan de två representerar förluster i form av värme, buller och mekanisk friktion fördelade över varje komponent i systemet.
Effektiviteten är också uppdelad i tre huvudunderkategorier som gäller för enskilda komponenter, särskilt hydraulpumpen:
- Volumetrisk effektivitet: Förhållandet mellan faktiskt levererat flöde och teoretiskt flöde. Internt läckage i pumpen minskar denna siffra. Typiska värden för kugghjulspumpar är 90–95 % och för kolvpumpar 95–99 %.
- Mekanisk effektivitet: Redogör för friktionsförluster i lager, tätningar och roterande delar. Spänner vanligtvis från 90 % till 97 % för välskötta pumpar.
- Total pumpeffektivitet: Produkten av volymetrisk och mekanisk effektivitet. För en axialkolvpump av hög kvalitet sitter denna vanligtvis mellan 87 % och 95 %.
Bortom pumpen har elmotorn som driver den hydrauliska kraftenheten sin egen verkningsgrad, vanligtvis mellan 88 % och 96 % för moderna induktionsmotorer. Multiplicering av pumpens effektivitet med motoreffektiviteten ger effektomvandlingseffektiviteten innan några ventil- eller kretsförluster räknas.
Effektivitetsintervall efter hydraulisk pumptyp
Den typ av pump som används i en hydraulisk kraftenhet har den enskilt största inverkan på systemets effektivitet. Varje pumpdesign har en karakteristisk effektivitetskurva som ändras med hastighet, tryck och deplacementinställning.
| Pumptyp | Volumetrisk effektivitet | Total pumpeffektivitet | Typiskt tryckområde |
| Extern kugghjulspump | 88–93 % | 80–90 % | Upp till 250 bar |
| Intern kugghjulspump | 90–95 % | 82–92 % | Upp till 200 bar |
| Vane Pump | 90–95 % | 83–92 % | Upp till 175 bar |
| Radialkolvpump | 95–98 % | 88–94 % | Upp till 700 bar |
| Axialkolvpump (fast) | 95–99 % | 88–95 % | Upp till 400 bar |
| Axialkolvpump (variabel) | 95–99 % | 87–94 % | Upp till 400 bar |
Tabell 1: Effektivitetsjämförelse av vanliga hydraulpumptyper som används i hydrauliska kraftaggregat
Kugghjulspumpar är de mest prisvärda och används ofta i låg- till medeltryck HPU, men deras lägre volymetriska effektivitet vid högre tryck gör dem till ett dåligt val för energikänsliga applikationer. Axiella kolvpumpar, även om de är dyrare, levererar konsekvent den bästa effektiviteten och är det föredragna valet i industriella hydrauliska kraftaggregat där energikostnaderna är betydande.
Viktiga källor till energiförlust i en hydraulisk kraftenhet
Att förstå var förluster uppstår är avgörande för att förbättra effektiviteten hos alla hydrauliska kraftenheter. Förlusterna är fördelade på flera punkter, och vissa är mycket större bidragsgivare än andra.
Strypning och tryckfall över kontrollventiler
Riktningsventiler, övertrycksventiler och flödeskontrollventiler inför alla tryckfall när olja strömmar genom dem. I en in- eller utdoseringskrets omvandlas tryckskillnaden över reglerventilen direkt till värme. I många industrisystem står denna ventilrelaterade förlust ensam för 15 % till 30 % av den totala tillförda energin . Ett system som körs på 200 bar med en reglerventil som orsakar ett 30 bars fall slösar bort 15 % av tryckenergin vid den punkten innan vätskan ens når ställdonet.
Pump med fast deplacement körs med full kapacitet under delbelastning
En av de största ineffektiviteterna i traditionell hydraulisk kraftenhetskonstruktion är att använda en pump med fast deplacement som alltid levererar maximalt flöde, även när systemet bara behöver en bråkdel av det flödet. Överskottsflödet förs tillbaka till behållaren genom en tryckavlastningsventil vid systemtryck - en situation som kallas "blåsa över avlastning". Detta slösar energi kontinuerligt och genererar betydande värme. Studier har visat att en HPU med fast pump som arbetar med 30 % av sin nominella belastning kan gå förlorad 40 % eller mer av ineffekt enbart i bypass-förluster.
Internt läckage
Internt läckage uppstår i pumpar, motorer, cylindrar och ventiler när högtrycksvätska passerar tätningar och spelrum till lågtryckssidan. Även om visst inre läckage är normalt och nödvändigt för smörjning, minskar överdrivet läckage på grund av slitage eller stora spelrum den volymetriska effektiviteten. En pump med 5 % internt läckage måste generera 5 % mer flöde än vad systemet behöver, förbrukar extra energi bara för att kompensera. I slitna komponenter kan detta läckage stiga till 10–15 %, vilket märkbart försämrar systemets prestanda.
Rör- och slangfriktionsförluster
När hydraulvätska strömmar genom rör, slangar och kopplingar genererar friktion ett tryckfall som är proportionellt mot flödeshastigheten i kvadrat. Underdimensionerade rör tvingar fram högre hastigheter, vilket dramatiskt ökar förlusterna. Den rekommenderade maximala flödeshastigheten i tryckledningar är typiskt 2–4 m/s , och i returrader 1–2 m/s . System med för långa rördragningar, skarpa böjar eller flera kopplingar kan förlora 5–10 % av tillgängligt tryck innan vätskan når ställdonet.
Värmegenerering och kylbelastning
Alla ovanstående förluster manifesterar sig i slutändan som värme i hydraulvätskan. Vätsketemperaturen måste hållas inom ett lämpligt område - vanligtvis 40°C till 60°C för de flesta mineraloljor — för att bevara viskositeten och förhindra nedbrytning. När vätskan blir för varm sjunker viskositeten, läckaget ökar och pumpens effektivitet sjunker ytterligare, vilket skapar en negativ cykel. Energin som förbrukas av oljekylare (och deras fläktar eller vattenkretsar) ökar systemets totala energiförbrukning, vilket ytterligare minskar nettoeffektiviteten ur operatörens perspektiv.
Hur drivsystem med variabel hastighet dramatiskt förbättrar effektiviteten hos hydraulaggregatet
Den enskilt mest effektfulla uppgraderingen som finns tillgänglig för en befintlig hydraulisk kraftenhet är tillägget av en variabel hastighet (VSD), även kallad en variabel frekvensdrift (VFD), på elmotorn. Istället för att köra motorn på full hastighet konstant och kringgå överskottsflöde, justerar en VSD motorhastigheten i realtid för att matcha exakt det flöde och tryck som systemet kräver.
Energibesparingarna från detta tillvägagångssätt är baserade på affinitetslagarna för pumpar, som säger det strömförbrukningen varierar med pumphastigheten . Att sänka pumphastigheten till 80 % av dess nominella hastighet minskar strömförbrukningen till ungefär 51 % av fullfartsförbrukning. Att sänka hastigheten till 60 % minskar strömförbrukningen till ungefär 22 % av full last. Dessa är teoretiska siffror, men verkliga installationer visar konsekvent energibesparingar 30 % till 60 % jämfört med HPU:er med fast hastighet som kör samma arbetscykel.
En fallstudie från en formsprutningsanläggning för plast som ersatte HPU:er med fast pump med VSD-drivna enheter på 15 maskiner rapporterade en genomsnittlig årlig elbesparing på 42 % per maskin, med återbetalningsperioder under 18 månader till lokala elpriser. Minskningen av värmealstringen minskade också oljekylarens drifttid och utökade oljeserviceintervallerna.
VSD-baserade hydrauliska kraftenheter är nu standard i många högpresterande industriella applikationer, inklusive:
- Formsprutnings- och formblåsningsmaskiner
- Metallpressar och formpressar
- Pressgjutningsmaskiner
- CNC verktygsmaskiner hydrauliska klämsystem
- Marint däcksutrustning och offshore hydraulsystem
Hydraulvätskans roll i systemets effektivitet
Hydraulvätskeval och tillstånd har en direkt och mätbar inverkan på effektiviteten hos en hydraulisk kraftenhet. Vätskeviskositet är den kritiska parametern. Om viskositeten är för hög ökar pumpmotståndet och vätskefriktionen, vilket ökar mekaniska förluster. Om viskositeten är för låg ökar det interna läckaget, vilket minskar den volymetriska effektiviteten och kan orsaka metall-till-metall-kontakt i pumpar och motorer.
De flesta hydraulsystem är konstruerade kring ISO VG 46 eller ISO VG 68 mineralolja, med det optimala driftsviskositetsfönstret vanligtvis mellan 25 och 54 cSt vid driftstemperatur. Att köra utanför det här fönstret – antingen för att systemet är för kallt eller för varmt, eller för att fel kvalitet användes – kan minska pumpens effektivitet genom att 3 % till 8 % .
Syntetiska hydraulvätskor, särskilt polyalfaolefin (PAO)-baserade oljor, kan erbjuda blygsamma effektivitetsförbättringar av 1 % till 3 % över konventionell mineralolja genom bättre viskositet-temperaturegenskaper och lägre inre friktion. Dessa vinster är konsekventa över flera oberoende studier och pumptillverkarens testdata. Medan 1–3 % låter blygsamt, i en stor industriell HPU som förbrukar 100 kW kontinuerligt, representerar det 1 000–3 000 watt sparad effekt – en meningsfull mängd över en årlig driftscykel.
Vätskeförorening är lika viktig. Partiklar i hydraulvätska påskyndar komponentslitage, ökar internt läckage och täpper till ventilöppningar. Bibehåller vätskerenhet enligt ISO 4406 renhetskod 17/15/12 eller bättre för de flesta industriella HPU:er anses vara bästa praxis. System med nedbruten vätska visar ofta mätbara sänkningar i volymetrisk effektivitet när pump- och ventilslitage fortskrider.
Jämför effektiviteten hos HPU med fast förskjutning och variabel förskjutning
Många små och medelstora hydrauliska kraftaggregat använder kugghjuls- eller skovelpumpar med fast deplacement eftersom de är billiga, kompakta och enkla att underhålla. Kolvpumpar med variabelt deplacement kostar betydligt mer men matchar produktionen efter efterfrågan, vilket minskar bypassförlusterna. Effektivitetsskillnaden mellan dessa två tillvägagångssätt är mest uttalad under dellastdrift.
| Driftskick | HPU-effektivitet med fast förskjutning | Variabel förskjutning HPU-effektivitet | VSD Variable-Pump HPU-effektivitet |
| 100 % belastning | 78–84 % | 82–88 % | 85–90 % |
| 75 % belastning | 62–70 % | 78–86 % | 84–90 % |
| 50 % belastning | 48–58 % | 72–82 % | 80–88 % |
| 25 % belastning | 30–42 % | 60–72 % | 72–84 % |
Tabell 2: Ungefärlig total effektivitetsjämförelse över belastningsnivåer för olika konfigurationer av hydrauliska kraftenheter
Tabellen ovan illustrerar varför HPU:er med fast pump är särskilt illa lämpade för applikationer med varierande behovscykler. Vid 25 % belastning kan en enhet med fast deplacement slösa bort mer än två tredjedelar av sin ingående energi, medan en ekvivalent VSD-utrustad enhet med variabelt deplacement behåller en väsentligt högre användbar uteffekt.
Praktiska steg för att förbättra din hydrauliska kraftenhets effektivitet
Förbättring av effektiviteten hos en befintlig hydraulisk kraftenhet kräver inte alltid ett fullständigt utbyte. Många uppgraderingar kan tillämpas stegvis, med mätbar avkastning på investeringen.
Granska aktuell energiförbrukning
Innan några ändringar görs, installera en effektmätare på motorförsörjningen och logga förbrukningen under en komplett maskincykel. Jämför den uppmätta effektkurvan med det teoretiska minimum som krävs av lastprofilen. Gapet mellan faktisk förbrukning och teoretiskt minimum representerar återvinningsbara förluster. I många äldre HPU:er med fast pump är detta gap 25 % till 45 % av den totala förbrukningen.
Rätt storlek på pumpen och motorn
Överdimensionerade pumpar och motorer är vanliga inom industriell hydraulik eftersom ingenjörer tillämpar generösa säkerhetsfaktorer eller återanvänder befintliga komponenter. En pump som körs med 40 % av dess nominella slagvolym arbetar långt borta från dess högsta verkningsgrad. Att matcha pumpens slagvolym nära det faktiska systemets behov – idealiskt med 70–90 % av den nominella kapaciteten vid toppbelastning – håller pumpen inom sitt mest effektiva område.
Installera en frekvensomriktare med variabel hastighet
Som diskuterats ovan är montering av en VSD till den befintliga motorn vanligtvis den enkla uppgraderingen med högsta ROI för alla hydrauliska kraftenheter som används i applikationer med variabel drift. Moderna VSD:er erbjuder också mjukstartskapacitet, vilket minskar motorstartström och mekaniska stötar vid start, vilket förlänger pumpens och motorns livslängd.
Uppgradera till Load-Sensing Control
Lastkännande (LS) hydrauliska kretsar använder en pilotsignal från ställdonet för att kontinuerligt justera pumpens utgående tryck och flöde till något över vad belastningen kräver - vanligtvis 15–25 bar över lasttrycket . Detta eliminerar de stora tryckmarginalerna och strypförlusterna som finns i kretsar med öppet centrum. Lastkännande system är mer komplexa och dyra att implementera men kan minska systemets energiförbrukning med 20 % till 40 % i mobila och industriella applikationer med varierande belastningar.
Minska systemtrycket till det minimum som behövs
Många hydraulsystem är inställda på högre tryck än vad applikationen faktiskt kräver, antingen från original överkonstruktion eller för att arbetstrycket höjdes för att kompensera för slitna komponenter. Varje onödig 10 bars systemtryck representerar slöseri med energi i en fast pumpkrets. Att systematiskt granska tryckinställningarna och reducera dem till det minimum som på ett tillförlitligt sätt uppnår den erforderliga ställdonets kraft är en kostnadseffektiv eller låg kostnadseffektivitetsförbättring som ofta ger efter. 5 % till 15 % energibesparingar.
Underhåll hydraulvätske- och filtreringssystemet
Regelbunden oljeprovtagning och analys, kombinerat med snabba filterbyten, håller hydraulvätskan i det optimala viskositetsintervallet och förhindrar nötande slitage på pump- och ventilkomponenter. Många anläggningar på förutsägande underhållsprogram som övervakar vätsketillståndet noggrant rapporterar 10–20 % längre komponentlivslängd och mätbart mer stabil systemeffektivitet över tid jämfört med kalenderbaserade oljebytesscheman.
Isolera och hantera vätsketemperatur
I kalla miljöer tar det längre tid för hydraulsystem att nå driftstemperatur, under vilken period högviskös vätska ökar friktionsförlusterna. Att isolera reservoarväggar eller använda termostatstyrda förvärmare minskar uppvärmningstiden och tillhörande effektivitetsförluster. I heta miljöer förhindrar att värmeväxlaren är rätt dimensionerad och underhålls systemet från att köra över det optimala temperaturbandet, vilket annars skulle accelerera läckage och bryta ned vätska snabbare.
Hur Hydraulkraftaggregatets effektivitet påverkar driftskostnaderna
Effektivitet har en direkt och sammansatt ekonomisk inverkan över en hydraulisk kraftenhets livslängd. En 50 kW HPU som kör med 65 % total effektivitet behöver ungefär 76,9 kW elektrisk effekt att leverera 50 kW användbart hydraularbete. Samma HPU uppgraderad till 82% effektivitet skulle bara behövas 61 kW effekt — en skillnad på nästan 16 kW.
Med en elpris på 0,12 USD/kWh och 5 000 drifttimmar per år kostar denna skillnad på 16 kW $9 600 per år . Över en 10-årig utrustningslivslängd, det är $96 000 i undvikbara elkostnader från en enda HPU. Anläggningar med flera hydrauliska kraftenheter, som finns i bilmonteringsfabriker, gjuterier och tunga tillverkningslinjer, multiplicerar denna siffra i enlighet med detta.
Utöver elektricitet betyder lägre verkningsgrad mer värmegenerering, vilket ökar kylningskostnaderna, påskyndar oljenedbrytningen, förkortar tätnings- och pumplivslängden och ökar underhållsfrekvensen. Den totala ägandekostnaden för en lågeffektiv HPU är avsevärt högre än vad inköpspriset antyder.
Nyckelfaktorer som avgör effektiviteten i varje given hydraulisk kraftenhet
För att sammanfatta variablerna som bestämmer var en specifik hydraulisk kraftenhet faller på verkningsspektret:
- Pumptyp och skick: Axiella kolvpumpar i gott skick överträffar konsekvent kugghjuls- och skovelpumpar, speciellt vid högre tryck.
- Drivsystem: VSD-utrustade motorer ger den bästa dellasteffektiviteten och anses nu vara standard i energimedvetna installationer.
- Styrarkitektur: Lastavkännande och tryckkompenserade system minimerar strypförlusterna jämfört med kretsar med öppet centrum med fast tryck.
- Systemtryckinställning: Lägre tryck minskar bypassförluster och värmealstring i system med fasta pumpar.
- Vätsketyp och skick: Korrekt kvalitet, ren vätska i gott skick håller läckage och friktionsförluster vid minimivärden.
- Rörkonstruktion: Korrekt dimensionerade, korta, lågresistans rördragningar minimerar friktionstryckfall.
- Drifttemperatur: Att hålla vätskan inom det optimala viskositetsintervallet (vanligtvis 40–60°C) bevarar både volymetrisk och mekanisk effektivitet.
- Komponentslitagetillstånd: Slitna pumpar, cylindrar och ventiler ökar alla interna läckage, vilket försämrar volymetrisk effektivitet över tiden.
Att ta itu med alla dessa faktorer systematiskt – genom smart initial design och konsekvent underhåll – är det som skiljer en hydraulisk kraftenhet som körs med 85 % effektivitet från en som kämpar för att nå 65 %
