Hur en hydraulisk kraftenhet fungerar: Komplett guide

Hur en hydraulisk kraftenhet fungerar: det korta svaret

A hydraulisk kraftenhet (HPU) fungerar genom att använda en elmotor eller förbränningsmotor för att driva en hydraulpump, som drar vätska från en reservoar och sätter den under tryck. Den trycksatta vätskan leds sedan genom kontrollventiler till ställdon - cylindrar eller hydraulmotorer - som omvandlar vätskans energi till mekanisk kraft eller rörelse. När vätskan har slutfört sitt arbete återvänder den till behållaren, där den filtreras och kyls innan cykeln upprepas.

Denna slutna-loop-process tillåter en kompakt enhet att generera enorm kraft. En standard industriell HPU som arbetar på 3 000 PSI (207 bar) kan leverera tiotusentals pund tryck- eller dragkraft genom en relativt liten cylinder, vilket är anledningen till att hydrauliska system förblir det dominerande valet inom tung utrustning, tillverkningspressar, markstöd för flyg och marina applikationer.

Kärnkomponenter i en Hydraulisk kraftenhet

Att förstå hur en hydraulisk kraftenhet fungerar börjar med att veta vad varje huvudkomponent gör. Varje HPU - från en 1-liters bänkenhet till ett 500-gallons industriellt kraftpaket - innehåller samma grundläggande byggstenar.

Reservoar (hydraultank)

Reservoaren lagrar hydraulvätsketillförseln. Det är inte bara en passiv behållare. En väldesignad behållare gör att medbringad luft kan fly från returvätskan, ger tillräckligt med yta för värmeavledning och använder interna bafflar för att separera returledningen från pumpens suginlopp. Denna separation förhindrar att varm, luftad returvätska omedelbart kommer in i pumpen igen. Tumregler för tankstorlek föreslår en vätskevolym lika med tre till fem gånger pumpens flöde per minut , även om system med hög driftcykel ofta kräver mer.

Prime Mover (elektrisk motor eller motor)

Drivmotorn levererar den mekaniska energin som driver pumpen. I industriella och stationära applikationer, a trefas AC elmotor är standard, vanligtvis från 1 hk för små butikspressar till över 200 hk för stora hydrauliska presslinjer eller formsprutningsmaskiner. Mobil utrustning – grävmaskiner, minilastare, kranar – använder fordonets dieselmotor som drivkraft, med ett kraftuttag (PTO) som ansluter den till hydraulpumpen.

Hydraulisk pump

Pumpen är hjärtat i den hydrauliska kraftenheten. Det skapar inte tryck – det skapar flöde. Trycket utvecklas först när det flödet möter motstånd (en belastning). Tre pumptyper dominerar:

• Kugghjulspumpar: Enkel, prisvärd och tolerant mot föroreningar. Fast förskjutning. Vanligt i vedklyvar, tippbilar och lågprisaggregat. Typisk verkningsgrad: 80–85 %.
• Lamellpumpar: Tystare drift och bra volymetrisk verkningsgrad. Används i verktygsmaskiner och industriell utrustning som kräver smidig prestanda med låg ljudnivå.
• Kolvpumpar: Högtryckskapacitet (upp till 6 000 PSI och mer), alternativ för variabel deplacement och hög effektivitet (90–95 %). Standardvalet för krävande applikationer som hydrauliska pressar, formsprutning och flyg.

Styrventiler

Kontrollventiler styr var vätskan går, hur snabbt den rör sig och hur mycket tryck som tillåts. De tre huvudkategorierna är:

• Riktningsventiler (DCV): Bestäm vilken ställdonsport som tar emot trycksatt vätska och vilken återgår till tanken. Solenoidmanövrerade DCV:er tillåter fjärrstyrning eller automatiserad kontroll.
• Tryckregleringsventiler: Inkludera övertrycksventiler (som anger systemets maximala tryckgräns), tryckreduceringsventiler och sekvensventiler. En avlastningsventil är en kritisk säkerhetsanordning - utan den kan ett blockerat ställdon skapa tryck tills något katastrofalt misslyckas.
• Flödeskontrollventiler: Reglera ställdonets hastighet genom att begränsa eller mäta vätskeflödet. Det är så här operatörer kontrollerar cylindrarnas förlängnings- och indragningshastighet.

Ställdon

Ställdon är utmatningsanordningar som omvandlar hydraulvätskans kraft tillbaka till mekaniskt arbete. Hydrauliska cylindrar producera linjär kraft och rörelse — förlängning eller indragning av en stång. Hydrauliska motorer producera roterande rörelse och vridmoment. Valet beror helt på vilken typ av rörelse applikationen kräver.

Filtreringssystem

Kontaminering är den främsta orsaken till fel på hydrauliska komponenter – industriundersökningar anger konsekvent 70–80 % av hydrauliska haverier till vätskeförorening. Filter placeras vid sug (för att skydda pumpen), tryck (för att skydda nedströms komponenter) och retur (till ren vätska innan den kommer in i behållaren igen). Filtervärden uttrycks i mikron; de flesta system har en renhetsnivå på ISO 4406 klass 16/14/11 eller bättre.

Värmeväxlare eller kylare

Hydraulsystem genererar värme — ungefär 25–30 % av ingångseffekten går vanligtvis förlorad som värme i ett standardsystem. Vätska som arbetar över 180°F (82°C) bryts ned snabbt, vilket påskyndar tätningsnötning och oxidation. Luftkylare eller vattenkylda värmeväxlare håller vanligtvis vätsketemperaturen inom det rekommenderade driftsintervallet 100°F till 140°F (38°C till 60°C) .

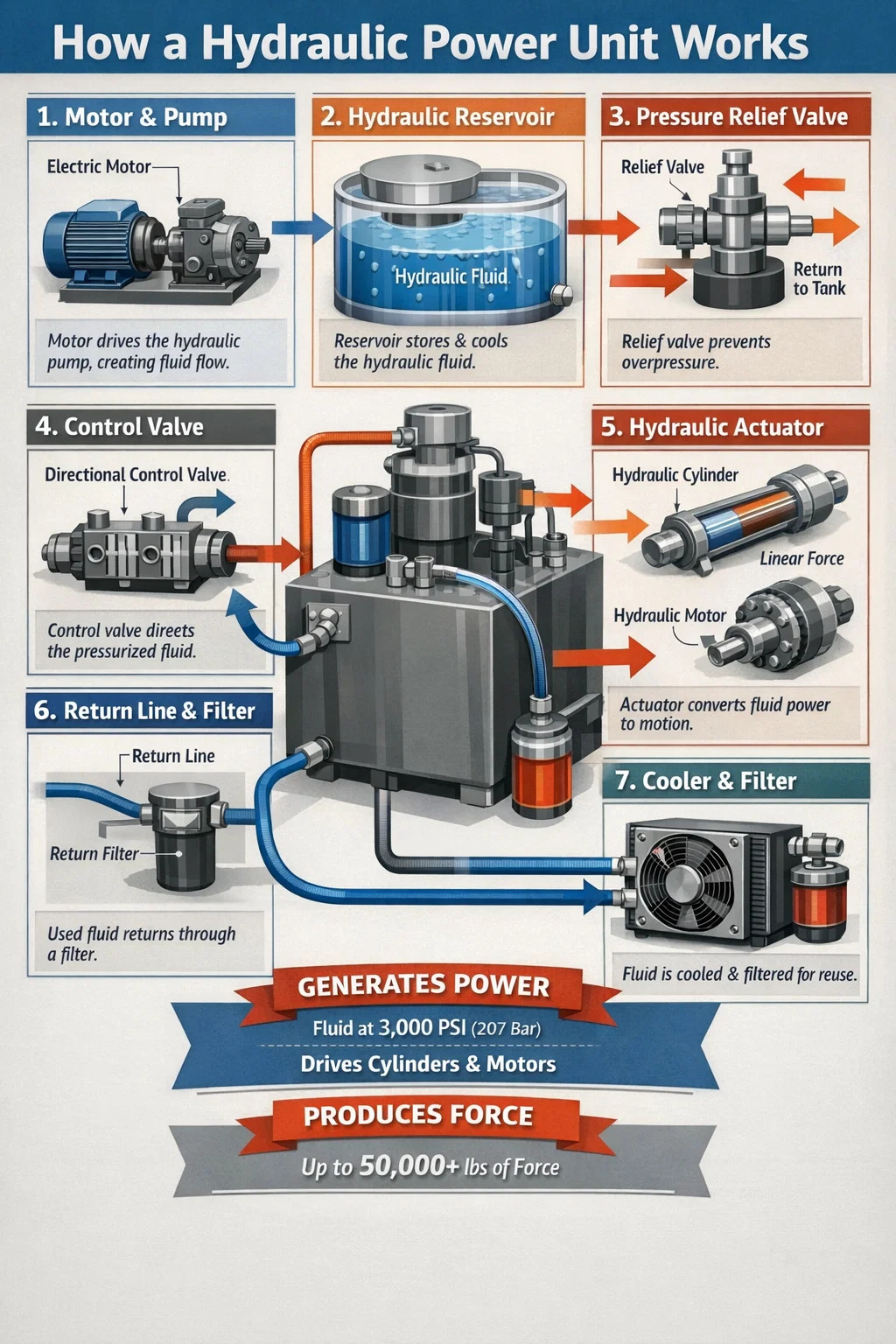

Steg-för-steg arbetscykel för en hydraulisk kraftenhet

Att bryta ner driftscykeln gör det tydligt exakt hur en hydraulisk kraftenhet fungerar från början till slut:

1. Motorn startar, pumpen roterar: Drivkraften snurrar pumpen. Intern pumpgeometri – i ingrepp med kugghjulständer, roterande kolvar eller glidvingar – skapar expanderande och sammandragande kammare som drar vätska från behållaren genom sugledningen.
2. Vätska trycksätter: Pumpen tvingar in vätska i tryckledningen med en flödeshastighet som bestäms av pumpens deplacement och RPM. Trycket byggs upp när vätskan stöter på motstånd - vikten av en last, en stängd ventil eller kraften som krävs för att flytta ett manöverdon.
3. Avlastningsventil upprätthåller systemgränsen: Om trycket överstiger avlastningsventilens inställning (t.ex. 3 000 PSI), öppnas ventilen och förbigår överskottsflödet tillbaka till tanken, vilket skyddar alla komponenter.
4. Riktningsventil leder vätska: En operatör eller ett styrsystem aktiverar en solenoid och växlar riktningsventilen. Trycksatt vätska leds till en port på en cylinder eller motor.
5. Ställdonet rör sig: Vätsketryck som verkar på kolvområdet skapar kraft (Force = Pressure × Area). En 4-tums cylinder på 2 500 PSI producerar ungefär 31 400 lbf tryckkraft .
6. Returvätska strömmar tillbaka: Vätska som förskjuts från den motsatta sidan av manöverdonet färdas tillbaka genom riktningsventilen och returledningen till behållaren och passerar genom returfiltret.
7. Vätskan kyls och filtreras: I behållaren sedimenterar vätskan, släpper ut medbringad luft och kyls. Den är sedan redo att dras tillbaka in i sugledningen för nästa cykel.

Typer av hydrauliska kraftenheter och deras driftsskillnader

Inte alla hydrauliska kraftenheter fungerar på samma sätt internt. Designval påverkar avsevärt prestanda, effektivitet och applikationslämplighet.

Pumpsystem med variabelt deplacement

I en HPU med variabelt deplacement justerar pumpen automatiskt sitt utgående flöde för att matcha systemets behov. När ett manöverdon håller position och ingen rörelse behövs, avgasar pumpen och levererar bara tillräckligt med flöde för att upprätthålla trycket. Detta minskar värmealstringen och energiförbrukningen dramatiskt jämfört med system med fast deplacement som kontinuerligt kringgår överflödet över avlastningsventilen. Väl implementerade system med variabel deplacement kan minska energiförbrukningen med 30–50 % kontra jämförbara konstruktioner med fast förskjutning.

HPU:er med variabel hastighet

Istället för att variera pumpens slagvolym, varierar en VSD hydraulisk kraftenhet motorhastigheten via en frekvensomriktare (VFD). När efterfrågan minskar saktar motorn ner i stället för att pumpen förbikopplar flödet. Dessa system blir alltmer populära i moderna industrianläggningar eftersom de minskar både energikostnader och ljudnivåer — en VSD-driven HPU på tomgång kan fungera vid under 65 dB(A) , jämfört med 75–80 dB(A) för en konventionell enhet vid full hastighet.

Hydraulvätska: Mediet som får allt att fungera

Hydraulvätska gör mycket mer än att överföra tryck. Den smörjer alla interna pumpar och motorkomponenter, transporterar bort värme från friktionspunkter, förhindrar korrosion och tätar mellanrum mellan rörliga delar. Att välja och underhålla rätt vätska är lika viktigt som att välja rätt pump.

Viskositet och dess inverkan

Viskositet är den enskilt viktigaste vätskeegenskapen i ett hydraulsystem. ISO VG 46 mineralolja är det vanligaste valet för industriella HPU:er som arbetar i normala temperaturmiljöer. Viskositet som är för låg orsakar ökat internt pumpläckage och accelererat slitage. Viskositet som är för hög ökar motståndet, genererar mer värme och kan svälta pumpen vid kallstart. De flesta system specificerar ett viskositetsområde på 25–54 cSt vid drifttemperatur .

Vätsketyper som används i hydrauliska kraftaggregat

• Mineralolja: Standard för de flesta industriella och mobila applikationer. Bra smörjförmåga, allmänt tillgänglig, kostnadseffektiv. Inte lämplig där brandrisken är betydande.
• Brandbeständiga vätskor (HFA, HFB, HFC, HFD): Krävs i stålverk, pressgjutningsoperationer och andra högtemperaturmiljöer. Typer av vattenglykol och syntetiska ester är vanligast.
• Biologiskt nedbrytbara vätskor: Vegetabilisk ester eller polyalkylenglykol (PAG) baserad. Mandat i miljökänsliga tillämpningar — skogsutrustning, offshoreplattformar, vattenvägskonstruktion.
• Fosfatestervätskor: Används i kommersiella flyghydrauliksystem för deras utmärkta brandmotstånd och stabilitet vid höga driftstryck (upp till 3 000 PSI i flygplanssystem).

Vanliga applikationer som förlitar sig på hydrauliska kraftenheter

Anledningen till att hydrauliska kraftenheter används i så många industrier beror på en central fördel: ingen annan teknik ger jämförbar kraftdensitet till samma kostnad . En 10 HP hydraulisk kraftenhet kan generera över 50 000 lbf kraft genom en blygsam cylinder. Ett elektriskt linjärt manöverdon med likvärdig kraftkapacitet skulle kosta flera gånger mer och uppta mycket mer utrymme.

Industriell tillverkning

Hydrauliska pressmaskiner är ryggraden i metallstämpling, smide och formning. En 500-tons hydraulpress använder en HPU som levererar flöde på 3 000–5 000 PSI för att utveckla det tonnage som behövs för att forma stålkomponenter. Formsprutningsmaskiner använder HPU:er för att generera klämkraften - vanligtvis 100 till 6 000 ton — som håller samman formhalvorna under plastinsprutning.

Bygg och mobil utrustning

Varje grävmaskin, bulldozer och kran är beroende av hydraulisk kraft. En medelstor grävmaskin (20-tons klass) bär vanligtvis en HPU-leverans 50–80 liter per minut vid 5 000 PSI för att driva bom, arm, skopa och svängfunktioner samtidigt. Det kompakta paketet med en HPU gör att all denna kraft kan förpackas i maskinens svängram.

Flyg och försvar

Kommersiella flygplan använder inbyggda hydrauliska kraftenheter - ofta kallade hydrauliska kraftpaket - för att styra flygkontrollytor, landningsställ och tryckomkastare. En Boeing 737:s hydraulsystem fungerar kl 3 000 PSI och använder två oberoende motordrivna pumpsystem plus elektriska reservpumpar. Militärfordon använder HPU:er för tornrotation, fjädringsutjämning och positionering av vapensystem.

Marine och Offshore

Fartygsstyrsystem (hydrauliska styrväxlar av ramtyp), däckskranar, ankarspel och offshore-utblåsningsskyddssystem (BOP) använder alla dedikerade HPU:er. Subsea BOP-kontrollsystem använder HPU:er som kan arbeta vid 5 000 PSI , med ackumulatorbanker som säkerställer nödstängningsförmåga även om huvudströmförsörjningen går sönder.

Materialhantering och lyft

Lastbryggor, saxliftar, fordonshissar och sopbilskomprimatorer använder alla små till medelstora HPU:er. En billyft med två stolpar som är klassad för 10 000 lbs använder vanligtvis en 2 HP, 2-liters HPU arbetar vid 2 500–3 000 PSI – vilket visar hur en blygsam enhet kan hantera betydande belastningar när rätt cylinderstorlek tillämpas.

Tryck, flöde och kraft: Fysiken bakom hydraulisk kraft

Ett praktiskt grepp om den underliggande fysiken hjälper operatörer och ingenjörer att dimensionera system korrekt och diagnostisera problem effektivt.

Pascals lag är grundprincipen: tryck som appliceras på en sluten vätska överförs lika i alla riktningar genom vätskan. Detta är vad som gör att en liten pump kan generera enorm kraft genom en cylinder med stort hål - trycket är detsamma vid pumpens utlopp och vid cylinderns kolvyta, men kraften multipliceras med den större arean.

Viktiga hydrauliska formler som styr hur en hydraulisk kraftenhet fungerar:

• Kraft (lbf) = Tryck (PSI) × Area (in²): En 5-tums cylinder (area = 19,6 tum²) vid 3 000 PSI genererar 58 800 lbf tryckkraft.
• Flöde (GPM) = Förskjutning (in³/varv) × RPM ÷ 231: En kugghjulspump med 1,5 tum³/varv deplacement vid 1 800 RPM levererar cirka 11,7 GPM.
• Hydraulisk hästkraft = Tryck (PSI) × Flöde (GPM) ÷ 1 714: Ett system som körs på 3 000 PSI och 10 GPM kräver cirka 17,5 hydrauliska hästkrafter. Med typiska pump- och motorverkningsgrader är det faktiska motordraget ungefär 20–22 hk.
• Cylinderhastighet (in/min) = Flöde (in³/min) ÷ Area (in²): Högre flöde betyder snabbare ställdonets rörelse; större cylindrar rör sig långsammare för samma flödeshastighet.

Vanliga problem med hydrauliska kraftaggregat och vad som orsakar dem

Även en väldesignad HPU kommer att utveckla problem med tiden. Att känna till symptomen och grundorsakerna påskyndar diagnosen och minskar stilleståndstiden.

Överhettning

Vätsketemperatur överstiger 180°F (82°C) är det vanligaste driftsproblemet. Orsakerna inkluderar en underdimensionerad kylare, igensatta kylflänsar, överdrivet internt läckage över slitna komponenter (som omvandlar tryckenergi till värme) eller en avlastningsventil inställd för högt för kontinuerlig drift. Varje 18°F (10°C) höjning över det rekommenderade temperaturintervallet fördubblar ungefär hastigheten för vätskeoxidation och tätningsnedbrytning.

Långsam eller svag ställdonprestanda

Långsam cylinderförlängning i kombination med normalt systemtryck indikerar vanligtvis ett flödesproblem - sliten pump, igensatt sugsil eller en delvis stängd sugavstängningsventil. Svag kraft vid normalt flöde tyder på otillräckligt tryck — kontrollera avlastningsventilens inställning och leta efter intern cylinderbypass (slitna kolvtätningar). En pump som levererar mindre än 85 % av dess nominella flöde vid drifttryck är vanligtvis på grund av utbyte eller ombyggnad.

Överdrivet buller

Kavitation - där pumpen inte kan få tillräcklig vätsketillförsel - producerar ett distinkt skrikande eller malande ljud. Det orsakar snabba pumpskador. Orsaker inkluderar ett blockerat sugfilter, vätskeviskositet för hög för förhållanden (särskilt vid kallstart) eller en sugledning som är för liten eller för lång. Luftning, orsakad av luft som kommer in genom lösa kopplingar på sugsidan, producerar ett annat ljud - mer av ett gnäll eller skramlande - och orsakar svampigt ställdon.

Externt läckage

Hydraulvätskeläckor är både ett underhållsproblem och en säkerhetsrisk. Tätningar härdar och spricker när de utsätts för värme och förorenad vätska. Högtryckshydraulikvätska som injiceras genom huden från ett pinholeläckage i en slang är en medicinsk nödsituation — det kan orsaka allvarlig vävnadsförstöring även när det initiala såret verkar mindre. Regelbunden slanginspektion och byte på schemalagd basis (vanligtvis vart 4–6 år oavsett utseende) är standardpraxis i program för ansvarsfullt underhåll.

Trycket byggs inte upp till börvärdet

Om systemet inte kan nå sin tryckinställning kan övertrycksventilen ha fastnat öppen, felaktigt inställd eller sliten. Internt pumpslitage som orsakar överdriven bypass är en annan vanlig orsak. Kontrollera systematiskt övertrycksventilen först — isolera den och testa pumpens utloppstryck direkt. En bra pump bör lätt uppnå 110–120 % av systemets nominella tryck i ett dödlägestest innan övertrycksventilen öppnar.

Underhåll av hydraulisk kraftenhet: vad som faktiskt förlänger livslängden

En korrekt underhållen hydraulisk kraftenhet kan leverera 20 000 timmars livslängd för reservoaren, ventiler och större strukturella komponenter. Pumpar i rena system med väl underhållen vätska når rutinmässigt 10 000–15 000 timmar. Försummade system kan misslyckas katastrofalt inom 2 000 timmar.

• Vätskeprovtagning och analys: Ta oljeprover var 500–1 000:e timme och lämna in dem till ett vätskeanalyslaboratorium. Partikelantal, vattenhalt, viskositet och slitagemetallkoncentrationer avslöjar problem veckor eller månader innan de blir katastrofala misslyckanden. Detta är den enskilt högsta ROI-underhållspraxis som finns tillgänglig.
• Filterbyte: Byt ut retur- och tryckfilter enligt tillverkarens rekommenderade intervall eller när differenstrycksindikatorer visar begränsningar - beroende på vad som kommer först. Gå aldrig förbi ett filter för att förlänga bytesintervallen.
• Underhåll av ventilation: Reservoarventilatorn förhindrar att atmosfäriskt damm kommer in i tanken när vätskenivån ändras. En igensatt andningsventil kan faktiskt kavitera pumpen genom att skapa ett vakuum i behållaren. Byt ut luftningsventilerna vid vartannat oljebyte.
• Vätskebytesintervall: I typisk industriservice med mineralolja är fullständiga vätskebyten var 2 000–4 000 timme en rimlig baslinje. Miljöer med hög temperatur eller hög kontaminering kräver oftare byten. Låt vätskeanalysdata styra schemat snarare än fasta kalenderintervall.
• Visuell inspektionsrutin: Veckokontroller bör inkludera vätskenivå, temperaturmätare, filterbegränsningsindikatorer och en visuell genomsökning av alla externa kopplingar och slangar för att se vätska. Att fånga en gråtande anslutning tidigt förhindrar en trasig slang och en fullständig systemkontaminationshändelse.

Dimensionering av en hydraulisk kraftenhet för din applikation

Korrekt HPU-dimensionering kräver att man arbetar genom fyra sammankopplade parametrar: erforderlig kraft, erforderlig hastighet, arbetscykel och driftstryck. Att hoppa över något av dessa leder till antingen en underdimensionerad enhet som inte kan uppfylla prestationsmålen eller en överdimensionerad enhet som slösar med kapital och energi.

Steg 1: Definiera erforderlig kraft och välj arbetstryck

Börja med den maximala belastningen som ställdonet måste klara. Lägg till 25 % för friktion och mottrycksförluster. Välj ett arbetstryck - vanligtvis 1 500–3 000 PSI för allmänt industriarbete - och beräkna det erforderliga cylinderhålet: Area = Kraft ÷ Tryck . Högre arbetstryck tillåter mindre cylindrar och lättare strukturer men kräver bättre tätning och tätare filtrering.

Steg 2: Bestäm erforderlig flödeshastighet

Erforderligt flöde (GPM) = Cylinderarea (in²) × Erforderlig hastighet (in/min) ÷ 231. Om cylindern måste förlängas 12 tum på 4 sekunder (180 tum/min) med ett 3-tums hål (area = 7,07 tum²), är det nödvändiga flödet ungefär 5,5 GPM . Lägg till 10–15 % för ventilförluster och internt läckage.

Steg 3: Beräkna motorhästkrafter

HP = (PSI × GPM) ÷ (1 714 × total effektivitet). För ett system med 2 500 PSI, 5,5 GPM och 85 % verkningsgrad är den erforderliga motorns HP ungefär 9,4 hk . Avrunda uppåt till nästa standardmotorstorlek — i det här fallet en 10 hk motor.

Steg 4: Dimensionera behållaren och kylaren för arbetscykel

En maskin som körs kontinuerligt med full last behöver en större reservoar och mer kylkapacitet än en som cyklar 20 % av tiden med långa tomgångsperioder. För kontinuerlig drift, dimensionera behållaren till fem gånger pumpens flöde per minut och inkluderar en aktiv kylare klassad för att avvisa minst 25 % av ingående effekt som värme.
