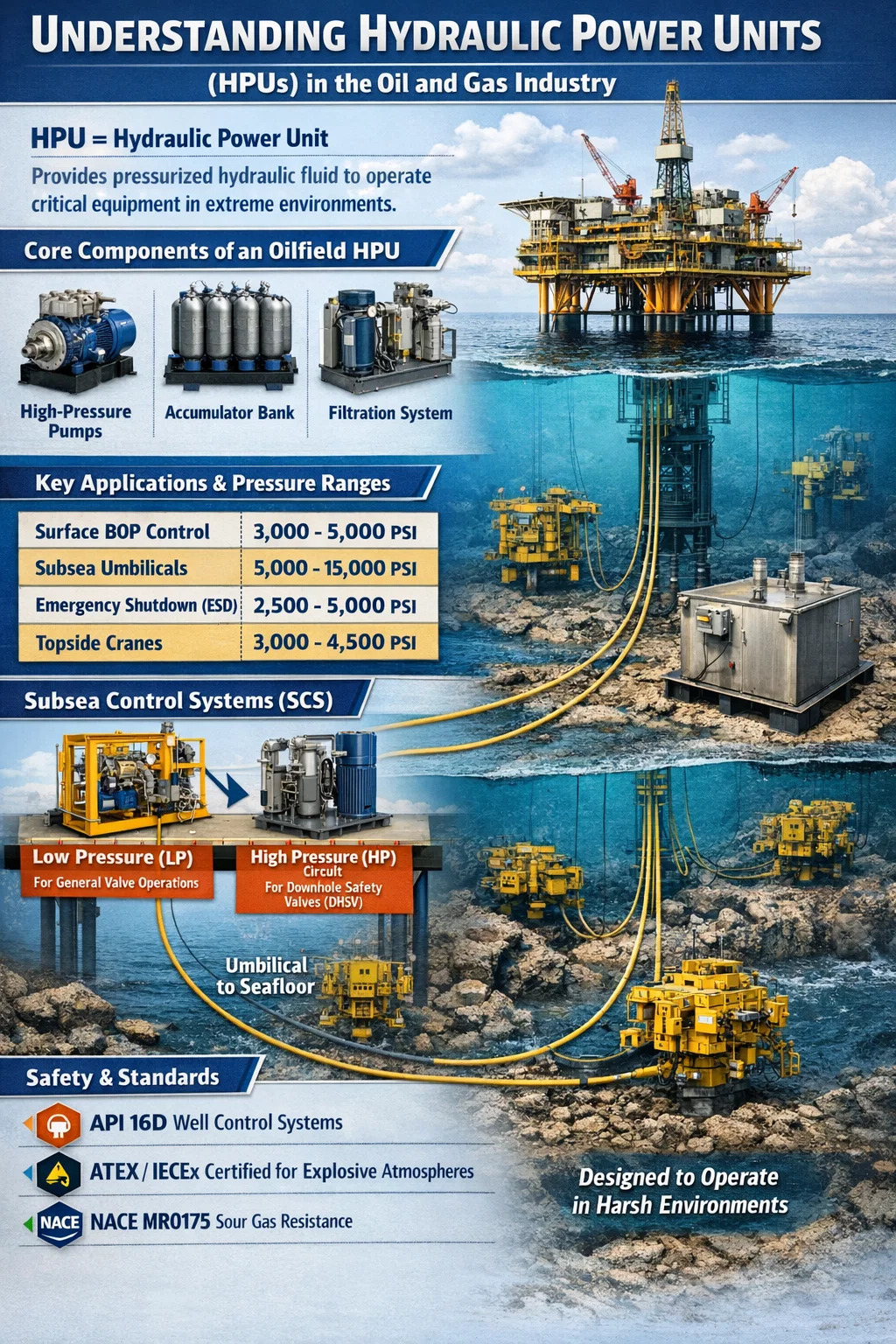

Definiera HPU inom olje- och gassektorn
Inom olje- och gasindustrin står HPU för Hydraulisk kraftenhet . Det är ett fristående system utformat för att generera, lagra och leverera trycksatt hydraulvätska för att driva olika kritiska mekaniska operationer. Till skillnad från vanliga industriella enheter, en olja och gas hydraulisk kraftenhet är konstruerad för att motstå extrema miljöer, såsom offshoreplattformar eller djuphavsbottenmallar, där pålitlig kraft krävs för att manövrera säkerhetsventiler, utblåsningsskydd och navelledningar.
Det primära syftet med en HPU inom detta område är att agera som "hjärtat" i styrsystem, och säkerställa att även om den primära elkraften går sönder, kan den lagrade energin i hydrauliska ackumulatorer utföra nödavstängningsprocedurer för att skydda miljön och personalen.
Kärnoperativa komponenter i en oljefälts-HPU
En olja och gas hydraulisk kraftenhet består av flera kraftiga komponenter speciellt utvalda för hållbarhet och precision. Eftersom fel i oljefältet kan vara katastrofala, har dessa enheter ofta höga nivåer av redundans.
Tryckgenerering och lagring
Systemet använder högtryckspumpar (ofta kolv- eller membrantyper) som drivs av elmotorer eller luftkompressorer. En utmärkoche funktion i denna sektor är Ackumulatorbank . Dessa är tryckkärl som lagrar hydraulisk energi med hjälp av komprimerat kväve. I en typisk offshore-installation, en hydraulisk kraftenhet kan upprätthålla tryck mellan 3 000 PSI och 10 000 PSI , vilket möjliggör omedelbar aktivering av ventiler även under ett totalt pumpfel.
Vätskehantering och filtrering
Hydraulvätskan som används i olje- och gas-HPU:er är ofta specialiserad, såsom vatten-glykolblandningar för undervattensapplikationer för att förhindra miljöskador vid läckor. Reservoaren är vanligtvis gjord av 316L rostfritt stål för att motstå saltspraykorrosion, och filtreringssystem är ofta klassade till 3 till 10 mikron för att skydda känsliga magnetventiler.
Primära tillämpningar i offshore- och undervattensmiljöer
Nyttan av en hydraulisk kraftenhet spänner över hela livscykeln för en brunn, från borrning till produktion och eventuell avveckling.
| Ansökan | HPU:ns funktion | Typiskt tryckområde |
| Yt BOP-kontroll | Öppning/Stängning Blowout Preventer kolvar | 3 000 - 5 000 PSI |
| Subsea Umbilicals | Drivs av undervattensträd och grenrör | 5 000 - 15 000 PSI |
| Emergency Shutdown (ESD) | Felsäker stängning av produktionsventiler | 2 500 - 5 000 PSI |
| Topside kranar | Lyft av tung utrustning på plattformar | 3 000 - 4 500 PSI |
Vanliga HPU-applikationer och deras respektive tekniska krav inom olja och gas.
HPU-roll i undervattenskontrollsystem (SCS)
En kanske mest kritiska roll hydraulisk kraftenhet finns i undervattensproduktion. I detta sammanhang är HPU:n placerad på ovansidan (plattformen eller fartyget) och skickar vätska genom en flera mil lång "navelkabel" till havsbotten.
Dessa enheter är indelade i Lågtryck (LP) and Högtryck (HP) kretsar. LP-kretsen hanterar vanligtvis allmänna ventiloperationer, medan HP-kretsen är reserverad för djupt liggande säkerhetsventiler i hålet (DHSV). DHSV kräver konstant hydraultryck för att förbli öppen; om hydraulisk kraftenhet tappar trycket, snäpper en kraftfull fjäder i ventilen automatiskt igen, tätar borrhålet och förhindrar oljeutsläpp.
Designstandarder och miljööverensstämmelse
På oljefältet är en HPU inte bara en pump på en tank. Den måste följa stränga internationella standarder för att säkerställa säkerhet och driftskompatibilitet.
- API 16D: Standarder för styrsystem för styrutrustning för borrbrunn.
- ATEX/IECEx: Certifiering för utrustning som används i explosiva atmosfärer, vilket säkerställer hydraulisk kraftenhet motorn tänder inte herrelös gas.
- NACE MR0175: Krav på material som är resistenta mot sulfidspänningssprickor i "surgas"-miljöer.
Dessutom är dessa enheter ofta monterade i DNV 2.7-1 certifierade offshorecontainrar eller "kraschramar", vilket gör att de säkert kan lyftas med kranar från leveransbåtar till riggar i tung sjö utan att skada de interna hydrauliska komponenterna.
Underhåll och tillförlitlighetsmått
Tillförlitlighet mäts genom rigorösa tester. En typisk hydraulisk kraftenhet i en kritisk ESD-krets genomgår ett "Partial Stroke Test" (PST) för att säkerställa att ventilerna reagerar. Underhåll innebär regelbunden analys av hydraulvätska för att kontrollera renhetsnivåer i "NAS Class". Om oljans renhet överstiger NAS 6 eller ISO 17/15/12 , ökar risken för att ventilen fastnar, vilket är oacceptabelt i olje- och gasverksamheter med hög insats.
Genom att tillhandahålla en stadig, pålitlig kraftkälla, hydraulisk kraftenhet förblir ryggraden i säkerhet och automatisering i modern energiutvinning.
