Vad är hydraulisk kraft? Hur det fungerar & nyckelapplikationer

Vad är hydraulisk kraft – det direkta svaret

Hydraulkraft är användningen av trycksatt vätska - nästan alltid oljebaserad - för att överföra kraft och utföra mekaniskt arbete. Den grundläggande principen är Pascals lag: tryck som appliceras på en innesluten vätska överförs lika i alla riktningar. Detta innebär att en relativt liten ingående kraft, som verkar på en liten kolvarea, kan förstärkas till en massiv utgående kraft på en större kolvarea. Rent praktiskt är det därför som en kompakt hydraulcylinder kan lyfta en 30-tons grävskopa, klämma fast en press med tusentals kilonewton eller driva ett fartygs styrväxel med exakt, repeterbar noggrannhet.

Energikällan i ett hydraulsystem är hydraulisk kraftenhet (HPU) — ibland kallat hydrauliskt kraftaggregat eller kraftverk. Den omvandlar elektrisk (eller diesel) energi till hydraulisk energi genom att driva en pump som sätter vätska under tryck, och sedan fördelar det trycket genom slangar, ventiler och cylindrar till varhelst arbete behöver utföras. Utan en HPU av rätt storlek kan inte ens de mest sofistikerade nedströmskomponenterna fungera tillförlitligt.

Hydrauleffekten mäts i kilowatt (kW) eller hästkrafter (HP), och systemtrycket anges i bar eller PSI. Industriella hydrauliska system fungerar vanligtvis mellan 150 bar (2 175 PSI) och 350 bar (5 076 PSI) , även om ultrahögtryckssystem i flyg- eller undervattensapplikationer kan överstiga 700 bar. Flödeshastighet - mätt i liter per minut (L/min) eller gallon per minut (GPM) - bestämmer ställdonets hastighet, medan trycket bestämmer kraftutmatningen.

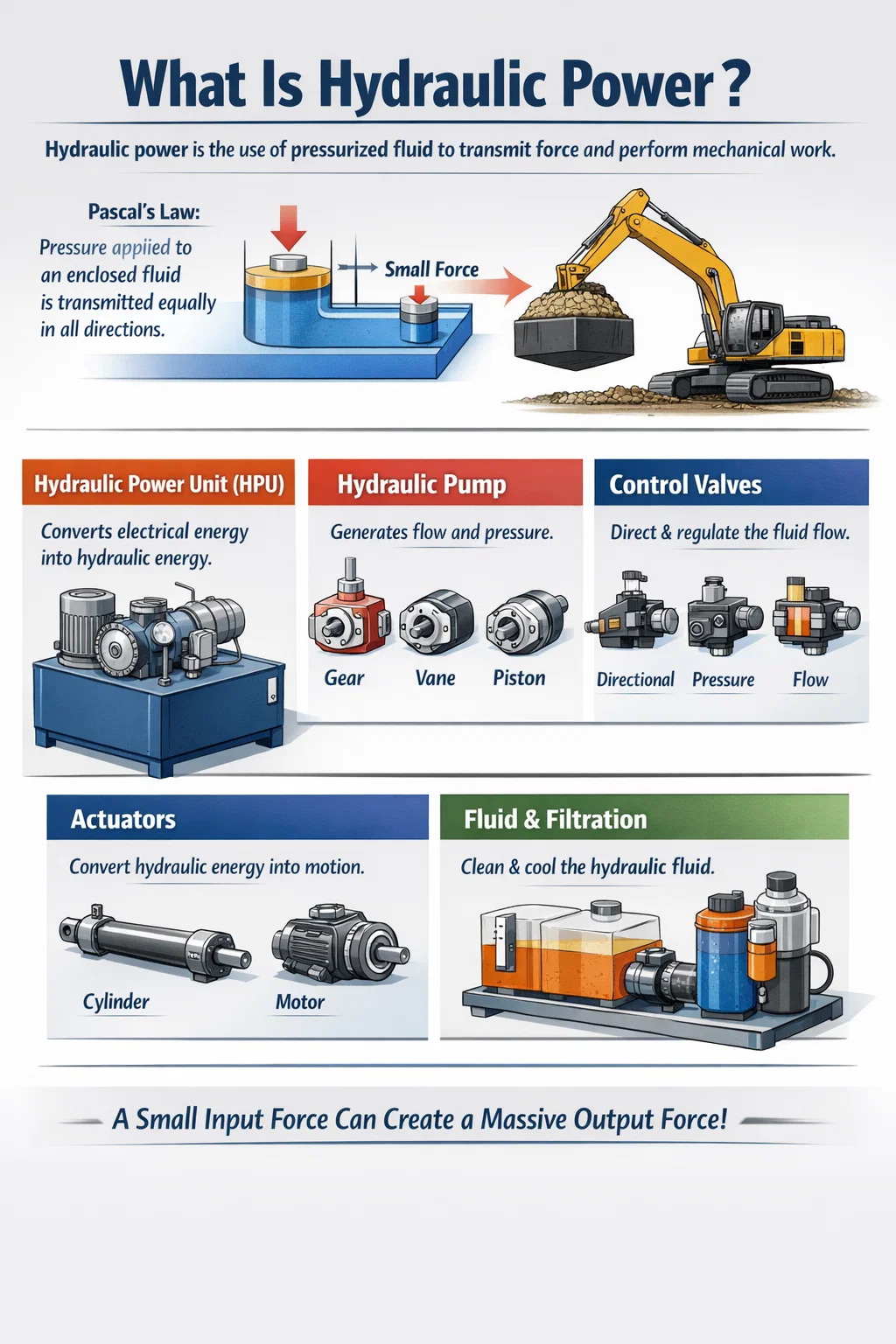

Kärnkomponenter i ett hydraulsystem

En komplett hydraulkrets består av flera inbördes beroende komponenter. Var och en spelar en specifik roll; en svaghet i någon del försämrar systemets övergripande prestanda.

Hydraulisk Power Unit (HPU)

HPU är hjärtat i systemet. Den består vanligtvis av en elmotor eller förbränningsmotor, en hydraulpump, en behållare (tank) för vätskelagring, en värmeväxlare eller kylkrets, filtreringsenheter, övertrycksventiler och en ackumulator i många utföranden. Reservoarkapaciteten sträcker sig från några liter i kompakta kraftpaket till flera tusen liter i stora industristationer. Motorklassificeringar för industriella HPU:er sträcker sig vanligtvis från 0,37 kW till över 500 kW , beroende på efterfrågan på applikationen.

Hydraulisk pump

Pumpen omvandlar mekanisk energi till hydrauliskt flöde. De tre dominerande pumptyperna i industriell användning är kugghjulspumpar (kostnadseffektiva, tryck upp till ~250 bar), skovelpumpar (jämnt flöde, 70–175 bar) och kolvpumpar (högsta tryck och effektivitet, upp till 420 bar eller mer). Kolvpumpar med variabelt deplacement är särskilt värderade eftersom de justerar flödeseffekten för att matcha belastningsbehovet, vilket minskar energiförbrukningen med 20–40 % jämfört med alternativ med fast förskjutning.

Styrventiler

Riktningsventiler leder vätska till rätt ställdon. Tryckregleringsventiler (avlastning, reducering, sekvens) skyddar kretsen och hanterar kraftutmatningen. Flödeskontrollventiler styr ställdonets hastighet. Moderna system använder i allt större utsträckning proportionella ventiler eller servoventiler, som svarar på elektroniska signaler för att möjliggöra styrning med sluten slinga - väsentligt för CNC-maskiner, formsprutning och robotteknik.

Ställdon

Ställdon omvandlar hydraulisk energi tillbaka till mekaniskt arbete. Linjära ställdon (cylindrar) producerar tryck/dragkraft, medan hydraulmotorer producerar roterande vridmoment. Cylinderhålsdiametrar sträcker sig från 20 mm i kompakta maskiner till över 1 000 mm i stor pressutrustning. En cylinder med 200 mm hål som arbetar vid 300 bar genererar ungefär 942 kN (cirka 96 ton) av kläm- eller lyftkraft.

Vätska och filtrering

Hydraulolja har fyra funktioner samtidigt: överföring av kraft, smörjning av interna komponenter, avledning av värme och tätning av spelrum. ISO VG 46 mineralolja är den mest använda sorten för industrimaskiner. Kontaminering är den primära orsaken till hydrauliska fel — studier från vätskekraftindustrin visar genomgående det över 70 % av fel i hydraulsystemet är föroreningsrelaterade. Målrenlighet är typiskt ISO 4406 klass 16/14/11 för servosystem och 18/16/13 för standardkretsar.

Hur en hydraulisk kraftenhet fungerar — steg för steg

Att förstå den interna sekvensen för en HPU hjälper både vid felsökning och systemdesign.

1. Elmotorn startar och driver hydraulpumpen med en fast eller variabel hastighet.
2. Pumpen drar vätska från behållaren genom en sugsil, sätter den under tryck och levererar den till tryckledningen.
3. En övertrycksventil ställer in det maximala systemtrycket. Om efterfrågan nedströms är låg, återgår överflödet till tanken genom avlastningsventilen och omvandlas till värme — det är därför energieffektivitet är viktigt.
4. Trycksatt vätska färdas genom slangar eller stålrör till riktningsventilens grenrör.
5. När en operatör eller PLC signalerar att en ventil ska växla, leds vätska till det relevanta ställdonet. Ställdonet skjuts ut, dras tillbaka eller roterar enligt kommando.
6. Returvätska från ställdonet strömmar tillbaka till behållaren genom ett returfilter, som tar bort partiklar som genereras av komponentslitage.
7. En värmeväxlare eller luftblästerkylare håller oljetemperaturen inom det rekommenderade intervallet - vanligtvis 35°C till 60°C — för att skydda tätningar och bibehålla viskositeten.
8. Sensorer övervakar tryck, temperatur och vätskenivå och matar data till kontrollpanelen eller SCADA-systemet för övervakning i realtid.

En ackumulator - ett tryckkärl med en gasladdad blåsa - kan läggas till för att lagra hydraulisk energi och frigöra den i scenarier med sprängbehov, vilket gör att HPU:n kan använda en mindre motor samtidigt som den uppfyller toppbelastningskraven. Denna teknik är vanlig i kantpressmaskiner och pressgjutningsutrustning.

Hydraulkraft kontra elektrisk och pneumatisk kraft

Ingenjörer jämför ofta hydrauliska, elektriska och pneumatiska system innan de bestämmer sig för en design. Varje tillvägagångssätt har genuina styrkor och konkreta begränsningar.

Hydraulkraften har en klar fördel i applikationer som kräver mycket hög kraft i kompakt form. En hydraulcylinder som producerar 500 kN kan väga 30 kg; Att uppnå samma kraft med ett elektriskt ställdon med kulskruv kan kräva ett system som väger fem gånger så mycket. Omvänt, där submillimeters positioneringsnoggrannhet och nollläckagekrav dominerar, har elektriska servodrifter till stor del ersatt äldre hydrauliska konstruktioner i verktygsmaskiner och halvledarutrustning.

Moderna elektrohydrauliska system kombinerar båda världarna: en servomotor med variabel hastighet driver hydraulpumpen och levererar tryck och flöde vid behov med effektivitet som närmar sig elektrisk aktivering samtidigt som hydraulikens krafttäthet bibehålls. Dessa servohydrauliska kraftenheter börjar snabbt bli populära inom formsprutning och metallformning.

Nyckelindustrier och applikationer för hydraulisk kraft

Hydraulkraft är inbäddad i nästan varje sektor som involverar tunga laströrelser, formning eller kraftkontroll. Den globala marknaden för hydraulisk utrustning värderades till cirka 40 miljarder USD 2023 och förväntas växa med en CAGR på cirka 4,5 % fram till 2030, drivet av byggaktivitet och efterfrågan på industriell automation.

Bygg och mobil utrustning

Grävmaskiner, schaktmaskiner, kranar och lastare är helt beroende av hydraulisk kraft för rörelse av bom, arm och skopa. En standard 20-tons grävmaskin bär en hydraulisk kraftenhet som levererar ungefär 130–180 kW vid systemtryck runt 350 bar. De lastkännande hydraulsystemen på moderna grävmaskiner justerar automatiskt pumpens deplacement för att matcha den momentana grävkraften som krävs, vilket minskar bränsleförbrukningen med upp till 25 % jämfört med äldre system med konstant tryck.

Metallformning och pressteknik

Hydrauliska pressar för stansning, smide, djupdragning och pressgjutning kräver kontrollerade, mycket höga spännkrafter som är svåra att uppnå med mekaniska drivningar. Stora smidespressar arbetar kl 50 MN till 750 MN (meganewton), drivs av flera HPU:er som arbetar parallellt. Kantpressningsmaskiner för böjning av plåt använder servohydrauliska kraftenheter för att uppnå repeterbarhet på ±0,01 mm ramposition - en specifikation som skulle vara omöjlig med hydrauliska kretsar med fast flöde.

Offshore och marin hydraulik

Undervattenshydrauliksystem styr utblåsningsskydd (BOP), fjärrstyrda fordon (ROV) och ankarspel på offshoreplattformar. Högtryckshydrauliska kraftenheter klassade till upp till 690 bar används i djupvattens BOP-kontrollsystem. Fartygsdäcksutrustning – kranar, luckor, akterramper – är beroende av centraliserade hydrauliska kraftverk som fördelar trycket i hela fartyget.

Industriell tillverkning

Formsprutningsmaskiner, pressgjutningsmaskiner, gummivulkaniseringspressar och pappersbruksutrustning använder alla dedikerade HPU:er. En typisk 1 000-tons formsprutningsmaskin kräver en hydraulisk kraftenhet klassad till 55–75 kW med ett flöde på 100–200 L/min. Att övergå till dessa maskiner till servohydrauliska HPU:er minskar vanligtvis elförbrukningen med 30–60 % per produktionscykel.

Flyg och försvar

Flygplans flygkontrollytor, landningsställ och dragkraftsomkastare är beroende av hydraulsystem som fungerar vid 207 bar (3 000 PSI) på äldre kommersiella flygplan och 345 bar (5 000 PSI) på nyare konstruktioner som Boeing 787 och Airbus A380. Viktbesparingen genom att arbeta med högre tryck tillåter mindre, lättare komponenter. Militärfordon – stridsvagnar, haubitser, ubåtsperiskop – förlitar sig på samma sätt på kompakta hydrauliska kraftsystem.

Förnybar energi

System för styrning av vindkraftverk – som vinklar varje blad för att optimera kraftupptagningen och förhindra överhastighet – använder hydrauliska ackumulatorer och cylindrar. Hydrauliska stigningssystem tillhandahåller vanligtvis reservenergilagring (i ackumulatorn) till fjäderbladen på ett säkert sätt under ett nätfel, en säkerhetsfunktion som elektrohydrauliska system hanterar tillförlitligt även i extrem kyla eller värme.

Välja rätt hydraulisk kraftenhet

Att välja en hydraulisk kraftenhet innebär att balansera flera tekniska och driftsparametrar. Underdimensionering av HPU leder till långsamma cykeltider, överhettning och för tidigt slitage. Överdimensionering slöser kapital och energi.

Tryck- och flödeskrav

Börja med ställdonets lastberäkning. För en cylinder: Kraft (N) = Tryck (Pa) × Area (m²). Om du behöver 200 kN från en 100 mm hålcylinder behöver du minst 255 bar arbetstryck (med säkerhetsmarginal). Flödet bestämmer hastigheten: en cylinder med ett 100 mm hål som sträcker sig med 50 mm/s behöver ca. 24 l/min . Motoreffekten som krävs är P (kW) = [Tryck (bar) × Flöde (L/min)] ÷ 600, justerat för pumpens effektivitet (vanligtvis 85–90%).

Reservoarstorlek

En vanlig tumregel är att dimensionera reservoaren vid 3–5 gånger pumpens flöde per minut . En pump som levererar 40 L/min behöver därför en behållare på 120–200 liter. Denna volym ger tillräcklig uppehållstid för att medbringad luft kan strömma ut, värme försvinna och partiklar sedimentera innan vätska recirkulerar till pumpintaget.

Fast vs. variabel förskjutning

HPU:er av kugghjulspumpar med fast slagvolym är de mest ekonomiska i förväg, men levererar kontinuerligt fullt flöde oavsett behov och omvandlar överskottsenergi till värme. HPU:er för kolvpumpar med variabelt deplacement kostar ungefär 2–3 gånger mer initialt men kan minska energikostnaderna tillräckligt för att uppnå en återbetalningstid på 18–36 månader i kontinuerliga produktionsmiljöer. För intermittenta arbetscykler - där maskinen är inaktiv mer än 50 % av tiden - är en HPU med fast pump och en avlastningsventil ofta det bättre ekonomiska valet.

Servo-hydrauliska kraftenheter

Servohydrauliska (eller elektrohydrauliska) kraftenheter parar en växelströmsservodrivenhet med variabel hastighet med en pump med fast deplacement. Frekvensomriktaren justerar motorns varvtal för att matcha det exakta flödet och trycket som krävs vid varje ögonblick i cykeln. Denna arkitektur levererar energibesparingar på 40–70 % jämfört med konventionella HPU:er med konstant hastighet i applikationer som formsprutning, och det minskar ljudnivåerna med 10–15 dB(A) eftersom motorn saktar ner dramatiskt under hållfaser.

Design av kylsystem

Varje watt energi som går förlorad i ett hydraulsystem blir värme i oljan. Ett system med en 37 kW motor som arbetar med 75 % verkningsgrad genererar ungefär 9 kW spillvärme som måste avlägsnas kontinuerligt. Air-blast kylare är standard för mobil utrustning; Vattenkylda värmeväxlare är att föredra för industriella inomhusinstallationer där omgivningstemperaturen kontrolleras. Felaktig kylning av storleken förkortar tätningen och pumpens livslängd avsevärt - oljetemperatur som överstiger 80°C accelererar oxidationen, vilket fördubblar vätskenedbrytningshastigheten för varje 10°C ökning.

Hydraulvätsketyper och deras inverkan på prestanda

Hydraulvätskan är lika viktig som alla mekaniska komponenter – den är samtidigt energibärare, smörjmedel, värmeöverföringsmedium och tätningsmedel.

• Mineralolja (ISO VG 32–68): Det vanligaste valet. Utmärkt smörjning, bred tillgänglighet, måttlig kostnad. ISO VG 46 är standard för de flesta industriella HPU:er som arbetar vid 20–50°C omgivningstemperatur.
• Vatten-glykolvätskor: Brandbeständig, används i stålverk och pressgjutningsanläggningar. Kräv högre pumphastigheter för att kompensera för lägre smörjförmåga och ha en frätande effekt på zink-, kadmium- och magnesiumkomponenter.
• Fosfatestervätskor: Högsta brandmotstånd, används inom flyg och kraftgenerering. Inkompatibel med standardnitriltätningar — fluorkolväte (Viton) tätningar är obligatoriska.
• Biologiskt nedbrytbar vegetabilisk olja eller syntetiska estervätskor: Krävs i miljökänsliga applikationer som skogsutrustning eller nära vattendrag. Jämförbar smörjning med mineralolja men med högre biologisk nedbrytbarhet (>90 % på 28 dagar enligt OECD 301B).
• Syntetiska PAO-vätskor: Överlägsen prestanda vid extrema temperaturer (-54°C till 135°C), låg oxidationshastighet och mycket lång livslängd. Används i flygplanshydraulik och arktisk anläggningsutrustning.

Vätsketillståndsövervakning – spårning av viskositet, syratal, partikelantal och vatteninnehåll – förlänger systemets livslängd och förhindrar oplanerade stillestånd. Oljeanalysprogram vid stora industrianläggningar uppnår rutinmässigt vätskans livslängd på 5 000–10 000 timmar , jämfört med standardändringsintervallet på 2 000 timmar som rekommenderas när inget övervakningsprogram finns på plats.

Vanliga problem med hydrauliska system och hur man diagnostiserar dem

Även väldesignade hydraulsystem utvecklar problem med tiden. Att känna till symptomen och deras grundorsaker förkortar felsökningstiden från timmar till minuter.

Tillståndsbaserade underhållsprogram som kombinerar oljeanalys, vibrationsövervakning på pumpen och motorn och infraröd värmeavbildning av slangkopplingar och ventilkroppar kan förlänga medeltiden mellan fel (MTBF) med 50–80 % jämfört med enbart tidsbaserat schemalagt underhåll. Många moderna hydrauliska kraftenheter inkluderar nu integrerade IoT-sensorer och molnanslutning, som levererar kontinuerlig hälsodata till underhållsteam utan manuell inspektion.

Energieffektivitetsförbättringar i moderna hydrauliska kraftsystem

Hydraulik har historiskt kritiserats för dålig energieffektivitet jämfört med direkta elektriska drivningar. Denna klyfta har minskat avsevärt under det senaste decenniet genom flera tekniska utvecklingar.

• HPU:er med variabel hastighet: Att matcha motorhastigheten efter behov eliminerar gasförluster. Fältdata från formsprutningsanläggningar visar energibesparingar på 45–65 % jämfört med baslinje-HPU:er med konstant hastighet, med återbetalningsperioder under två år vid typiska industriella elpriser.
• Lastavkännande kretsar: Pumpen höjer endast trycket till något över det aktuella belastningskravet (vanligtvis 20–30 bars marginal), snarare än att hålla maximalt systemtryck hela tiden. Bara detta minskar pumpdriftenergin med 15–30 % i kretsar med variabel belastningsprofil.
• Energiåtervinning: På stora pressar och lyftutrustning återvinner regenerativa hydraulkretsar energi under returslaget genom att leda vätska direkt från stavänden till lockets ände, vilket minskar pumpflödeskraven med upp till 40 % vid snabba rörelser.
• Förbättrade tätningar och interna spel: Moderna tätningsblandningar med låg friktion och snävare tillverkningstoleranser minskar interna läckageförluster i pumpar och motorer, vilket pressar volymetriska verkningsgrader till över 97 % i högkvalitativa kolvpumpar jämfört med 90–93 % i äldre konstruktioner.
• Digital hydraulik: Snabbkopplande på/av-ventiler ersätter kontinuerligt strypande proportionella ventiler i vissa applikationer, vilket ger nästan noll strypförlust samtidigt som exakt kontroll bibehålls.

ISO 4413-standarden och den nyare ISO 16431 (hydraulsystemeffektivitetsriktmärke) är nu vägledande för nya HPU-specifikationer i Europa och i allt högre grad i Nordamerika, vilket driver tillverkare att publicera verifierade effektivitetssiffror som en del av upphandlingsdokumentationen.

Säkerhetsstandarder och bästa praxis för hydrauliska kraftaggregat

Hydraulsystem lagrar betydande energi — en 200-liters behållare vid 300 bar innehåller ungefär 3 000 kJ lagrad energi , jämförbar med den kinetiska energin hos en liten bil som färdas i 180 km/h. Underlåtenhet att följa säkerhetsprocedurer orsakar allvarliga skador från högtrycksvätskeinsprutning och utsläpp av lagrad energi.

• Tryckisolering före underhåll: Släpp alltid trycket i systemet och lås ut/tag ut (LOTO) strömkällan innan du öppnar någon anslutning. Anta aldrig att en stoppad motor betyder noll systemtryck - ackumulatorer och belastningsinducerat tryck i cylindrar kan förbli vid fullt arbetstryck på obestämd tid.
• Hydrauliska insprutningsskador: Ett pinholeläckage i en slang vid 200 bar kan injicera vätska genom huden utan något synligt sår. Varje misstänkt injektionsskada kräver omedelbar operation - det är en medicinsk nödsituation, inte ett mindre skärsår.
• Slanginspektionsintervall: ISO 4413 rekommenderar visuell slanginspektion var 3–6:e månad och byte oavsett skick vid tillverkarens specificerade livslängd (vanligtvis 6 år från tillverkningsdatum eller 4 år från installationsdatum).
• Brandriskhantering: Högtrycksmineraloljedimma som antänds av en närliggande värmekälla är en brandrisk. Att dra bort slangar från heta ytor, använda brandbeständig vätska i högriskmiljöer och installera automatiska dämpningssystem nära stora HPU:er är erkända riskreducerande åtgärder.
• Relevanta standarder: ISO 4413 (allmänna säkerhetskrav för hydraulisk vätskekraft), EN 13135 (kranar — hydraulisk utrustning), NFPA T2.24.1 (säkerhetskrav för hydraulisk vätskekraft i USA) och CE-maskindirektivet 2006/42/EC för HPU:er på den europeiska marknaden.

Vanliga frågor om hydraulisk kraft

Vad är skillnaden mellan hydraulisk kraft och hydraultryck?

Hydraultrycket är en komponent i hydraulkraften. Effekt är lika med tryck multiplicerat med flöde: P (kW) = [bar × L/min] ÷ 600. Ett system på 300 bar med 5 L/min flöde levererar 2,5 kW. En annan på 100 bar med 50 L/min levererar också 8,3 kW. Högt tryck enbart betyder inte hög effekt – flödeshastigheten har lika stor betydelse.

Hur länge håller en hydraulisk kraftenhet vanligtvis?

Med korrekt vätskeunderhåll och filterbyte håller en välbyggd industriell HPU vanligtvis 15–25 år . Pumpen är vanligtvis den första komponenten som slits, med en märklivslängd på 8 000–20 000 timmar beroende på typ, driftstryck och vätskerenhet. Kugghjulspumpar är de mest hållbara i förorenade miljöer; Kolvpumpar erbjuder den längsta livslängden när vätskerenheten bibehålls i ISO 4406 klass 16/14/11 eller bättre.

Kan en hydraulisk kraftenhet användas utomhus?

Ja, förutsatt att den är avsedd för utomhusbruk. Detta innebär IP65 eller högre elektrisk kapsling för motor och kontrollpanel, rostfritt stål eller belagd behållare och ram, lågtemperaturvätska (ISO VG 32 eller syntetiska vätskor klassad till -40°C för arktiska förhållanden) och UV-beständiga slangkåpor. Mobila HPU:er på entreprenadutrustning är i sig designade för utomhusbruk i alla väder.

Vad får en hydraulisk kraftenhet att överhettas?

De vanligaste orsakerna är en underdimensionerad eller nedsmutsad värmeväxlare, överdrivet internt läckage (som återcirkulerar energi som värme utan att göra nyttigt arbete), en avlastningsventil inställd för nära det erforderliga arbetstrycket (som gör att den spricker upp ofta) och en reservoar som är för liten för att ge tillräcklig termisk massa. Drift över 80°C oljetemperatur kontinuerligt kommer att förkorta komponenternas livslängd avsevärt och bör utlösa utredning.

Vad är skillnaden mellan en hydraulisk krets med öppen och sluten slinga?

I en öppen krets går returvätskan från ställdonet tillbaka till behållaren innan den sugs in i pumpen igen. Detta är det vanligaste arrangemanget och förenklar kylning och filtrering. I en sluten krets (eller sluten-center) går returvätskan direkt tillbaka till pumpinloppet, med endast en liten laddningspump som fyller på läckageförluster. Slutna kretsar används främst med hydrauliska motorer med variabelt deplacement för hydrostatisk transmission i fordon som skördetröskor, kompakta bandlastare och industriella gaffeltruckar. De erbjuder smidig, steglös hastighetskontroll i båda riktningarna utan en mekanisk växellåda.

Hur är en hydraulisk kraftenhet dimensionerad för en ny applikation?

Dimensionering börjar med ställdonets krav: maximal kraft (från lastanalys), erforderlig hastighet (från cykeltidskrav) och arbetscykel (procent av tiden under full belastning). Beräkna arbetstrycket utifrån kraft och cylinderlopp. Beräkna önskat flöde utifrån hastighet och hål. Använd en servicefaktor på 1,2–1,3 för att ta hänsyn till ineffektivitet. Välj en pump och motor som är klassificerad för dessa uteffekter och dimensionera sedan behållaren och kylaren för den resulterande värmebelastningen. Många HPU-tillverkare tillhandahåller gratis storleksprogramvara — när du matar in dessa parametrar genereras en rekommenderad konfiguration automatiskt.
