Vad är en CDU-enhet?
A CDU-enhet (Compact Drive Unit) är ett fristående hydrauliskt kraftpaket som integrerar en pump, motor, reservoar, ventiler och kontrollelement i ett enda hölje. Den levererar trycksatt hydraulvätska vid behov till ställdon, cylindrar eller motorer i industri-, mobil- och marinutrustning. Den definierande egenskapen är kompakthet: alla hydrauliska komponenter är förmonterade, förmonterade med rör och redo att installeras utan VVS-arbete på plats utanför anslutningsportarna.
CDU-enheter är nära besläktade med - och används ofta omväxlande med - termen DC hydraulisk kraftenhet , särskilt när drivmotorn går på likström (12 V, 24 V eller 48 V DC). Detta gör dem till standardvalet för batteridrivna plattformar: nyttofordon, arbetsplattformar, bakgavellyftar, tippbilar, jordbruksmaskiner och industristationer utanför nätet där nätström inte är tillgänglig.
Enkelt uttryckt: om du behöver hydraulisk kraft utan att köra en separat motor-pumpkombination och utan att dra externa hydraulledningar över en maskinram, är en CDU-enhet lösningen. En typisk enhet levererar mellan 0,5 L/min och 20 L/min vid tryck som sträcker sig från 100 bar till 350 bar , beroende på applikationsklass.
Kärnkomponenter inuti en CDU-enhet
Att förstå vad en CDU-enhet innehåller hjälper till att förklara varför den fungerar så tillförlitligt i så olika miljöer. Varje enhet – oavsett om den marknadsförs som en kompakt drivenhet eller en DC-hydraulisk kraftenhet – delar samma grundläggande arkitektur.
Elmotor
DC-versioner använder permanentmagnet eller borstlösa motorer klassade till 12 V, 24 V eller 48 V. AC-versioner använder enfas eller trefas induktionsmotorer. Motoreffekten sträcker sig från 0,3 kW (liten bakgavellyft) till 7,5 kW (tung industricylinder). Motoreffektivitet avgör direkt batteriförbrukningen i mobila applikationer – borstlösa design uppnår upp till 92% effektivitet mot 78–82 % för motorer av borsttyp.
Hydraulisk pump
Kugghjulspumpar dominerar CDU-konfigurationer på grund av deras kostnadseffektivitet och tolerans för olja med variabel viskositet. Kolvpumpar förekommer i högtrycksenheter som överstiger 250 bar. Deplacement varierar vanligtvis från 0,4 cc/varv till 4,5 cc/varv. Vissa konstruktioner av likströmshydrauliska kraftaggregat använder dubbelroterande kugghjulspumpar så att en enda motoromkastning förlänger och drar in en cylinder utan att byta ventiler.
Reservoar
Stål- eller aluminiumtankar från 0,5 liter till 20 liter håller arbetsvätskan. Bafflar förhindrar luftning; andningslock med torkmedelsfilter håller fukt ute. Mindre reservoarer fungerar eftersom CDU-enheter cyklar intermittent - de går inte kontinuerligt som centrala hydraulstationer.
Fördelarblock och ventiler
Riktningsventiler, övertrycksventiler, backventiler och solenoidmanövrerade patroner är alla portade i ett bearbetat grenrör av aluminium eller segjärn. Detta eliminerar slanganslutningar mellan komponenter, vilket minskar läckagepunkter till nära noll inuti enheten.
Styrelektronik
Avancerade CDU-enheter har CAN-bus-gränssnitt, proportionella ventildrivrutiner, strömavkännande överströmsskydd och termiska avstängningar. Ingångsnivå DC hydrauliska kraftenheter använder enkla reläbaserade kontroller. Båda metoderna kan kopplas in i ett fordons befintliga elsystem inom några timmar.
Filtrering
Returledningsfilter klassade till 10 mikron (absolut) håller vätskan tillräckligt ren för magnetventiler. Sugsilar lägger till ett grovt första steg. I mobila applikationer där vibrationer avlägsnar partiklar från slangar och kopplingar, förlänger bra filtrering pumpens livslängd från under 2 000 timmar till mer än 8 000 drifttimmar .
CDU-enhetstyper: hur de klassificeras
CDU-enheter är inte en enda produkt – de spänner över en bred klassificeringsmatris baserad på matningsspänning, pumptyp, monteringsriktning och ventilkonfiguration. Tabellen nedan sammanfattar huvudkategorierna som köpare möter.
| Klassificeringsaxel | Vanliga varianter | Typiskt tryckområde | Primär tillämpning |
| Matningsspänning | 12 V DC / 24 V DC / 48 V DC / 110–240 V AC | Upp till 250 bar | Mobila fordon, off-grid stationer |
| Pumptyp | Kugghjul / kolv / vinge | 50–350 bar | Allmänt / Högtryck / Medeltryck |
| Ventilkonfiguration | Enkelverkande / Dubbelverkande / Proportionell | Varierar | Tippar / Clamps / Servostyrning |
| Motortyp | Borste DC / Borstlös DC / AC Induktion | N/A (motorklassificering) | Batteri-/nätdrivna system |
| Monteringsorientering | Vertikal / Horisontell / Nedsänkt | Samma som ovan | Utrymmesbegränsade installationer |
CDU-enhetsklassificering efter tekniska nyckelparametrar
Den DC hydraulisk kraftenhet segmentet inom denna matris är den snabbast växande kategorin, driven av elektrifiering av kommersiella fordon. Marknadsdata indikerar att efterfrågan på 24 V och 48 V DC hydrauliska kraftaggregat ökade med ungefär 9,4 % CAGR mellan 2018 och 2024 , där sektorerna bakgavellyftar och arbetsplattformar står för över 40 % av enhetsvolymen.

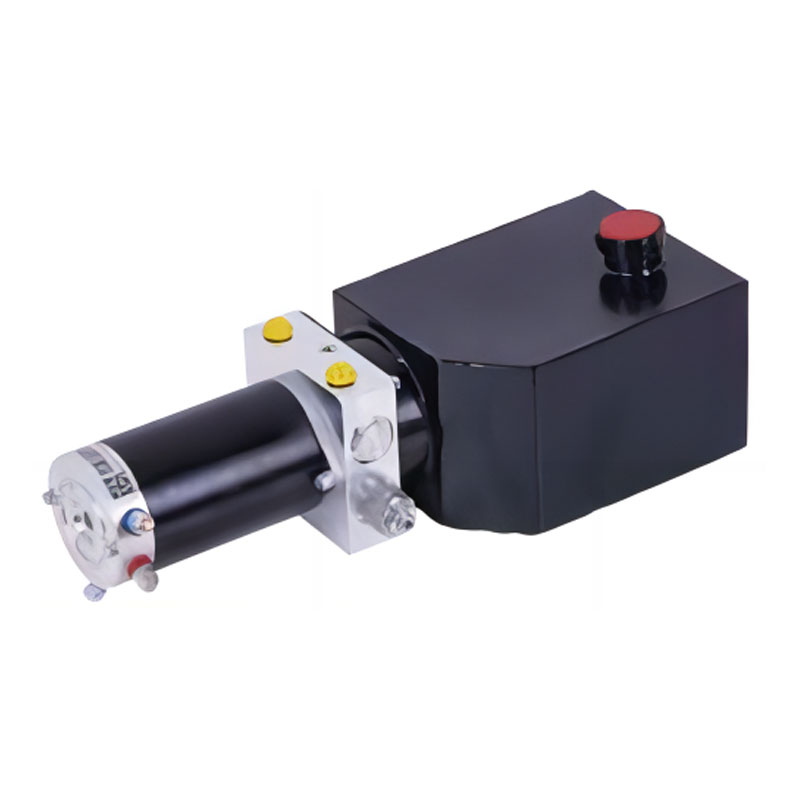

Hydraulisk likströmsenhet: Den mobilklara CDU:n
När ingenjörer specificerar en DC hydraulisk kraftenhet , de väljer en CDU-enhet optimerad för likströmsbatteriförsörjning. Flera designskillnader skiljer DC-enheter från sina AC-motsvarigheter:

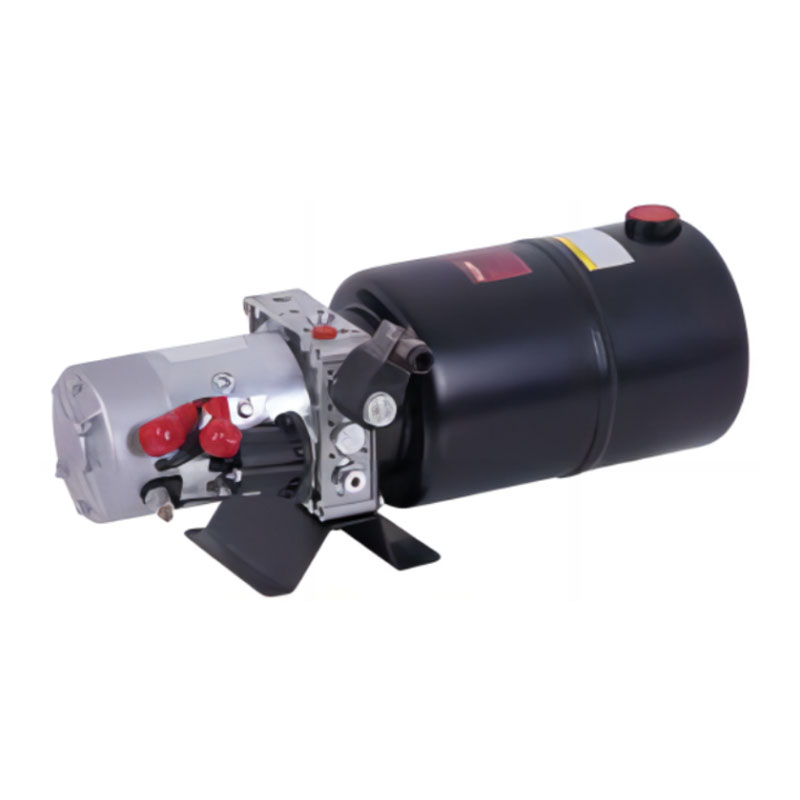

DC hydraulisk kraftenhet
- Drar ström från 12 V / 24 V / 48 V batteribanker
- Motorn klassad för intermittent drift (S2/S3 cykel) snarare än kontinuerlig drift
- Denrmal protection critical — motor winding temp monitored via NTC sensor
- Magnetventiler kopplade direkt till fordonets reläpanel eller ECU
- Ingen frekvensomriktare krävs
- Kallstartprestanda ner till -30°C med lågviskös olja
- Kompakt: typisk 24 V / 2,2 kW enhet väger 12–18 kg

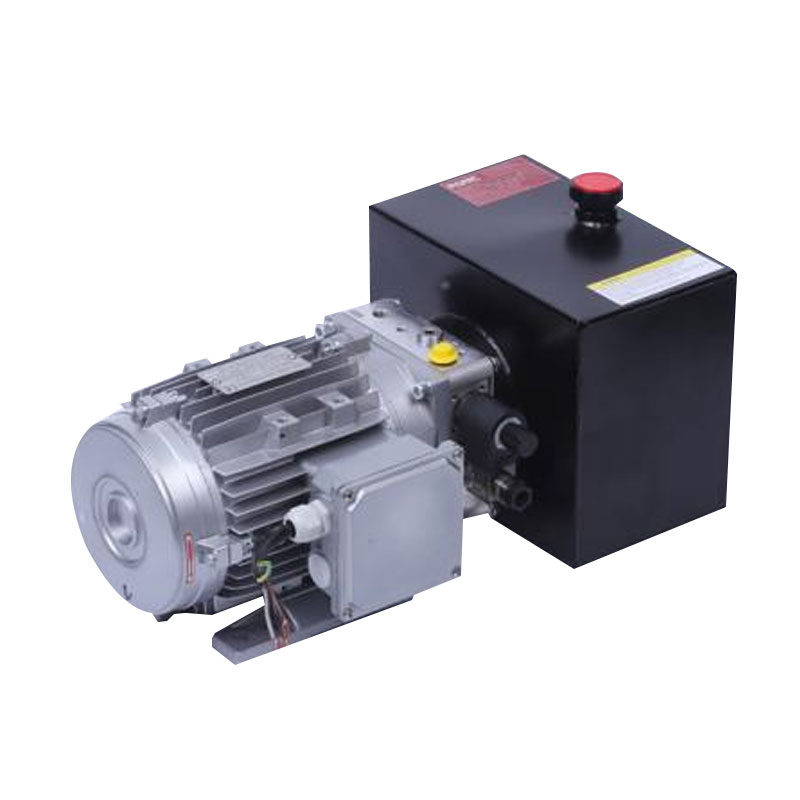

Hydraulisk växelströmsenhet
- Kräver 110–480 V enkel- eller trefasnät
- Standard för kontinuerlig drift (S1) för fabriksinstallationer
- Denrmal management via motor frame cooling fins and fan
- Frekvensomriktare (VFD) tillval för energibesparing
- Högre kontinuerligt flöde: upp till 60 l/min vanligt
- Tyngre: jämförbar kraftenhet väger 35–80 kg
- Bättre för stationära industripressar och spännsystem
Den practical implication: a 24 V DC hydraulisk kraftenhet på en sopbil lyfter en soptunna på ungefär 4 sekunder, drar ungefär 180–220 A topp och står sedan på tomgång i 30–45 sekunder medan lastbilen går till nästa hållplats. Denna arbetscykel är precis vad DC-motorlindningar är designade för. Att köra en sådan enhet kontinuerligt skulle orsaka termiskt fel inom några minuter - dimensionering av motorn för den faktiska driftcykeln är det kritiska tekniska steget som de flesta köpare förbiser.
Där CDU-enheter används: Real-World Applications
CDU-enheter förekommer i ett förvånansvärt brett spektrum av industrier. Kombinationen av fristående design, kompakt fotavtryck och - för DC-varianter - batterikompatibilitet gör dem anpassningsbara till nästan alla mobila eller utrymmesbegränsade hydraulapplikationer.
01
Bakgavellyftar och lastbilsplattformar
Detta är den största enskilda marknaden för DC hydrauliska kraftenheter globalt. Leveransfordon utrustade med bakgavellyftar använder 12 V eller 24 V CDU-enheter för att höja och sänka laster upp till 2 500 kg. Enheter här är vanligtvis klassade för 100 bar arbetstryck med en 60-sekunders arbetscykel och ett 15-minuters vilointervall. Ledande europeiska flottoperatörer rapporterar att medeltiden mellan fel (MTBF) överskrids 15 000 cykler på kvalitetsenheter.
02
Aerial Work Platforms (AWP) och saxliftar
Batteridrivna saxliftar och bomliftar förlitar sig nästan uteslutande på DC hydrauliska kraftenheter för sina höjnings-/sänknings- och körfunktioner. En typisk elektrisk saxlyft använder en 24 V / 3 kW DC hydraulisk kraftenhet med ett dubbelsektionsgrenrör: en krets för plattformslyft (upp till 200 bar), en annan för stödbensstabilisering. Plattformens höjd kan nå 12 m på en enda batteriladdning med optimerad regenerativ sänkning.
03
Jord- och skogsbruksutrustning
Tillbehör för traktorer — vedklyvar, stolphålsborrar, balhanterare — använder i allt större utsträckning fristående CDU-enheter snarare än att trampa på traktorns kraftuttagsdrivna hydraulik. Detta förenklar kopplingen och gör att utrustningen kan fungera oberoende. Flödeshastigheter på 5–12 l/min vid 200 bar är standard i detta segment.
04
Marin och offshore utrustning
Luckor, styrinrättningar, stabilisatorfenor och ankarspelssystem på mindre fartyg använder rostfria eller epoxibelagda CDU-enheter som är klassade för marina miljöer. Saltsprutbeständighet, aluminiumanodisering och IP67-kontakttätning är standardkrav. En typisk marin CDU-enhet som arbetar vid 24 V DC ger 8–10 L/min vid 140 bar för aktivering av däckslucka.
05
Industriell klämning och pressverktyg
Fixaturklämning på CNC-bearbetningscentra använder lågflödes-, högtrycks-CDU-enheter - ofta 1–3 L/min vid 300–350 bar — för att hålla fast arbetsstycken under skärning. Den fristående designen håller hydraulolja borta från CNC-styrelektroniken och förenklar fixturbyten. AC-drivna CDU-enheter dominerar detta segment eftersom fixturer finns kvar på nätdrivna verktygsmaskiner.
06
Nöd- och räddningsutrustning
Utrymningsverktyg för fordon (spridare, skärare, kolvar) som används av brand- och räddningstjänst drivs av bärbara CDU-enheter som drivs från ett fordons 12 V- eller 24 V-försörjning. Dessa enheter måste kallstarta tillförlitligt vid -20°C och nå fullt drifttryck inom 5 sekunder efter aktivering. Typiska specifikationer: 700 bar arbetstryck, 0,5 L/min — högt tryck vid mycket lågt flöde för att driva de små cylindrarna i räddningsverktyg.
Så här väljer du rätt CDU-enhet för din applikation
Att välja en CDU-enhet – eller mer specifikt dimensionering av en hydraulisk DC-enhet – involverar en sekvens av tekniska beslut. Att få någon av dem fel leder till för tidigt fel, otillräcklig hastighet eller överdriven batteriladdning.
- Definiera belastning och tryckkrav. Beräkna kraften som krävs vid ställdonet (cylinderhålsarea × önskat tryck). Lägg till 20 % marginal för tryckförluster i slangar och kopplingar. Detta ger ditt lägsta arbetstrycksbörvärde.
- Bestäm önskad flödeshastighet. Flöde = ställdonets volym ÷ önskad cykeltid. En 50 mm hålcylinder med 200 mm slaglängd behöver 0,393 liter per cykel. En 4-sekunders förlängningstid kräver ungefär 5,9 l/min .
- Beräkna motoreffekt. Effekt (kW) = (Tryck bar × Flöde L/min) ÷ 600 ÷ pumpeffektivitet. Vid 150 bar och 6 l/min med 85 % pumpeffektivitet: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Välj nästa standardmotorstorlek upp (vanligtvis 2,2 kW).
- Matcha matningsspänningen. För DC-system, beräkna toppström: 2 200 W ÷ 24 V ÷ 0,85 motorverkningsgrad ≈ 108 En topp . Verifiera kabelstorlek, säkringsvärden och batterikapacitet mot denna siffra.
- Ange arbetscykel. Jämför ditt faktiska till-/av-tid-förhållande med motorns nominella driftklass (S2 = enkeldrift under definierad period; S3 = intermittent periodisk drift). Felaktig arbetscykel är den främsta orsaken till för tidig motorutbränning i DC-hydrauliska kraftenheter.
- Kontrollera omgivnings- och vätsketemperaturområdet. Mobil utrustning i kallt klimat behöver oljeviskositet i VG22- eller VG32-serien för att undvika kavitation vid start. Varmt klimat kan kräva VG68 för att bibehålla filmstyrkan vid 70–80°C driftstemperatur.
- Utvärdera ventilkonfigurationen. Enkelverkande kretsar (gravitationsretur) behöver en magnetventil. Dubbelverkande kretsar (drivna i båda riktningarna) behöver en 4/3-vägs eller två 2/2-vägs ventiler. Proportionella ventiler tillåter varvtalsreglering men lägger till kontrollkostnaden.
CDU-enhetsunderhåll: Vad serviceintervallet faktiskt omfattar
CDU-enheter har lågt underhåll jämfört med centrala hydraulstationer, men "lågt underhåll" är inte "noll underhåll". Ett systematiskt serviceschema förhindrar de två vanligaste fellägena: vätskekontamination och överhettning av motorlindningen.
Var 250:e timme eller 6:e månad
- Kontrollera oljenivån i behållaren – fyll på med matchande kvalitet
- Inspektera alla externa slanganslutningar med avseende på gråt
- Verifiera tryckavlastningsventilens inställning med en kalibrerad mätare
- Kontrollera avluftningslockets skick och rengör eller byt ut
Var 1 000:e timme eller årligen
- Byt ut hydraulvätskan helt - töm, spola, fyll på
- Byt returledningsfilterelement (10 mikron absolut)
- Lämna in oljeprov för partikelantalanalys (ISO 4406)
- Inspektera slitaget på motorborstarna på DC-enheter av borsttyp
- Testa magnetventilens svarstid mot baslinjen
Var 3 000–5 000 timme
- Inspektera pumpens inre slitage – mät flödet vid märktryck
- Byt ut motorborstar på DC-enheter av borsttyp (typiskt klassade 3 000–5 000 h)
- Kontrollera motorns lagerspel och smörj packade lager
- Inspektera grenrörets O-ring tillstånd vid alla portade pluggar
Ett analysresultat för förorenad vätska — ISO 4406-klass sämre än 18/16/13 — indikerar en aktiv kontamineringskälla (sviktande tätning, skadad slang eller otillräcklig ventilationsfiltrering) som måste spåras och fixas före nästa serviceintervall. Att ignorera en dålig partikelräkningsrapport är den enskilt snabbaste vägen till växelpumpsfel inuti en CDU-enhet.
Vanliga CDU-enhetsproblem och deras grundorsaker
De flesta fältfel i CDU-enheter och DC-hydrauliska kraftenheter går tillbaka till en kort lista över grundorsaker. Genom att känna till dessa mönster kan underhållsteam diagnostisera problem på minuter snarare än timmar.
| Symptom | Mest troligt grundorsak | Diagnostiskt steg | Fix |
| Motorn går men inget tryck byggs upp | Avlastningsventil har fastnat öppen / utsliten pump | Blockera utloppsporten — stiger trycket? Om ja: avlastningsventil. Om nej: pump. | Byt ut övertrycksventilens patron eller pump |
| Långsam ställdonets hastighet | Pumpslitage minskar volymetrisk effektivitet | Mät det faktiska flödet vid nominellt tryck kontra märkskylten | Byt ut pumpen om flöde <80 % av märkt |
| Motorn överhettas på <5 minuter | Driftcykel överskriden / låg matningsspänning | Logga motorström och polspänning under drift | Minska cykelfrekvensen; kontrollera batteri- och kabelspänningsfallet |
| Bullrig operation (gnäll eller kavitation) | Luftintag / sugbegränsning / kall tjock olja | Kontrollera oljenivån, inspektera sugslangen för veck, mät inloppsvakuum | Värm olja före drift; tydlig sugbegränsning |
| Magnetventilen växlar inte | Föroreningar fastnat i spolen/bränd spole | Lägg spänning direkt på spolen; mäta resistans (bör vara 6–40 ohm) | Byt ut spole eller rengör/byt ut spolenheten |
Symptom-till-orsak diagnostisk guide för felsökning av CDU-enheter
Viktiga specifikationer att bekräfta innan du köper en CDU-enhet
Leverantörer publicerar en rad siffror i CDU-enhetsdatablad, och alla är inte lika viktiga. Följande specifikationer skiljer högkvalitativa enheter från underspecificerade – kontrollera var och en innan du gör en beställning, särskilt när du köper en DC-hydraulisk kraftenhet för en kritisk mobil applikation.
- Motordriftsklass (IEC 60034-1): S2 (kort tid), S3 (intermittent) eller S1 (kontinuerlig). De flesta mobila CDU-enheter är klassade S2/10 min eller S3/25%. Kontrollera att detta stämmer överens med ditt faktiska användningsmönster.
- Märktryck kontra maximalt tryck: Nominellt tryck är det kontinuerliga arbetstrycket; maximalt (topp) tryck är en kortvarig tolerans (vanligtvis 10–15 % högre). Välj inte en enhet där ditt arbetstryck är lika med det publicerade maximumet.
- Flöde vid nominellt tryck: Vissa datablad visar obelastat flöde (vid nolltryck). Kräv flödet vid ditt arbetstryck – det blir 10–20 % lägre på grund av volymetriska förluster.
- Drifttemperaturområde: Kontrollera både lägsta starttemperatur och maximal kontinuerlig vätsketemperatur. En enhet klassad för -20°C till 60°C är lämplig för de flesta mobila applikationer i tempererade och kalla klimat.
- Reservoarkapacitet i förhållande till kretsvolym: Den rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
- Inträngningsskydd (IP-klassning): IP54 är minimum för mobil användning utomhus. Marina applikationer kräver IP67 eller högre. Kontrollera att IP-klassificeringen gäller hela enheten, inte bara motorn.
- Ljudnivå: Kugghjulspump CDU-enheter producerar vanligtvis 68–74 dB(A) vid 1 meter. Kolvpumpsenheter kan vara tystare (60–65 dB(A)) vid jämförbara effektnivåer. För förarhyttinstallationer spelar denna siffra roll.
Den Future Direction of CDU Units and DC Hydraulic Power Units
Den CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.
Antagande av 48 V-arkitektur: Många kommersiella fordonsplattformar migrerar från 24 V till 48 V elektriska system. För hydrauliska likströmsenheter halverar detta toppströmmen för samma uteffekt — en 3 kW-enhet vid 48 V drar 62 A-topp mot 125 A vid 24 V. Detta förenklar drastiskt drastiskt, minskar kabelvikten och minskar kontaktens värmeavledning. Räkna med att 48 V DC hydrauliska kraftenheter förskjuter 24 V-enheter i medelhöga applikationer inom 5–7 år.
Borstlös DC-motorintegration: Borstlösa permanentmagnetmotorer eliminerar den mest slitagebenägna komponenten i en DC-hydraulisk kraftenhet. Enheter med borstlösa motorer uppnår serviceintervall på 10 000 timmar utan motorspecifikt underhåll. Den extra styrkostnaden (elektronisk kommuteringskrets) återvinns i minskad stilleståndstid inom 18–24 månader för högutnyttjande flottor.
CAN-buss och IoT-anslutning: Smarta CDU-enheter levereras nu med inbyggda sensorer som rapporterar oljetemperatur, driftscykler, trycktoppar och motorströmdragning till flottans telematiksystem via CAN-J1939 eller Bluetooth 5.0. Detta möjliggör förutsägande underhållsschemaläggning baserat på faktiska slitagedata snarare än kalenderintervaller. Tidiga användare inom sektorn för arbetsplattformar rapporterar en 23 % minskning av oplanerad stilleståndstid efter att ha distribuerat smarta CDU-enheter.
Elektrohydrauliskt ställdon (EHA) konvergens: Den boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
