Hydraulisk vs pneumatisk: Vilket kraftsystem passar dina behov?

Om du behöver flytta tunga laster med precision, hydrauliska system vinner direkt . Om du behöver ren, snabb och lätt aktivering för måttliga krafter är pneumatiska system det smartare valet. Beslutet mellan hydraulisk vs pneumatisk beror på fyra faktorer: kraftkrav, hastighet, miljö och total ägandekostnad. De flesta industriella köpare har fel genom att bara fokusera på utrustningspriset i förväg – och slutar med att betala för det under flera år av drift.

Hydraulsystem, förankrade av en hydraulisk kraftenhet, arbetar på trycksatt vätska - vanligtvis mineralolja - vid tryck som sträcker sig från 1 000 till 5 000 PSI , med vissa specialiserade system som når 10 000 PSI eller mer. Pneumatiska system använder tryckluft, vanligtvis vid 80 till 120 PSI . Bara det tryckgapet förklarar varför hydraulik kan lyfta en 50-tons press och pneumatik är bättre lämpad för att använda en klämfixtur eller en färgspruta.

Den här artikeln bryter ner alla större jämförelsepunkter – kraftdensitet, energieffektivitet, underhållskrav, kostnadsstrukturer, säkerhetsprofiler och de specifika industriella tillämpningarna där varje system presterar bäst. I slutet kommer du att ha ett tydligt ramverk för att välja rätt kraftöverföringsteknik för din verksamhet.

Force Output: Varför hydraulik dominerar tung industri

Krafteffekt är den enskilt viktigaste skillnaden när man jämför hydrauliska vs pneumatiska system. Pascals lag styr båda: tryck multiplicerat med area är lika med kraft. Men eftersom hydraulvätska är inkompressibel och kan trycksättas till extrema nivåer, genererar en hydraulcylinder dramatiskt mer kraft per storleksenhet än en pneumatisk cylinder med samma håldiameter.

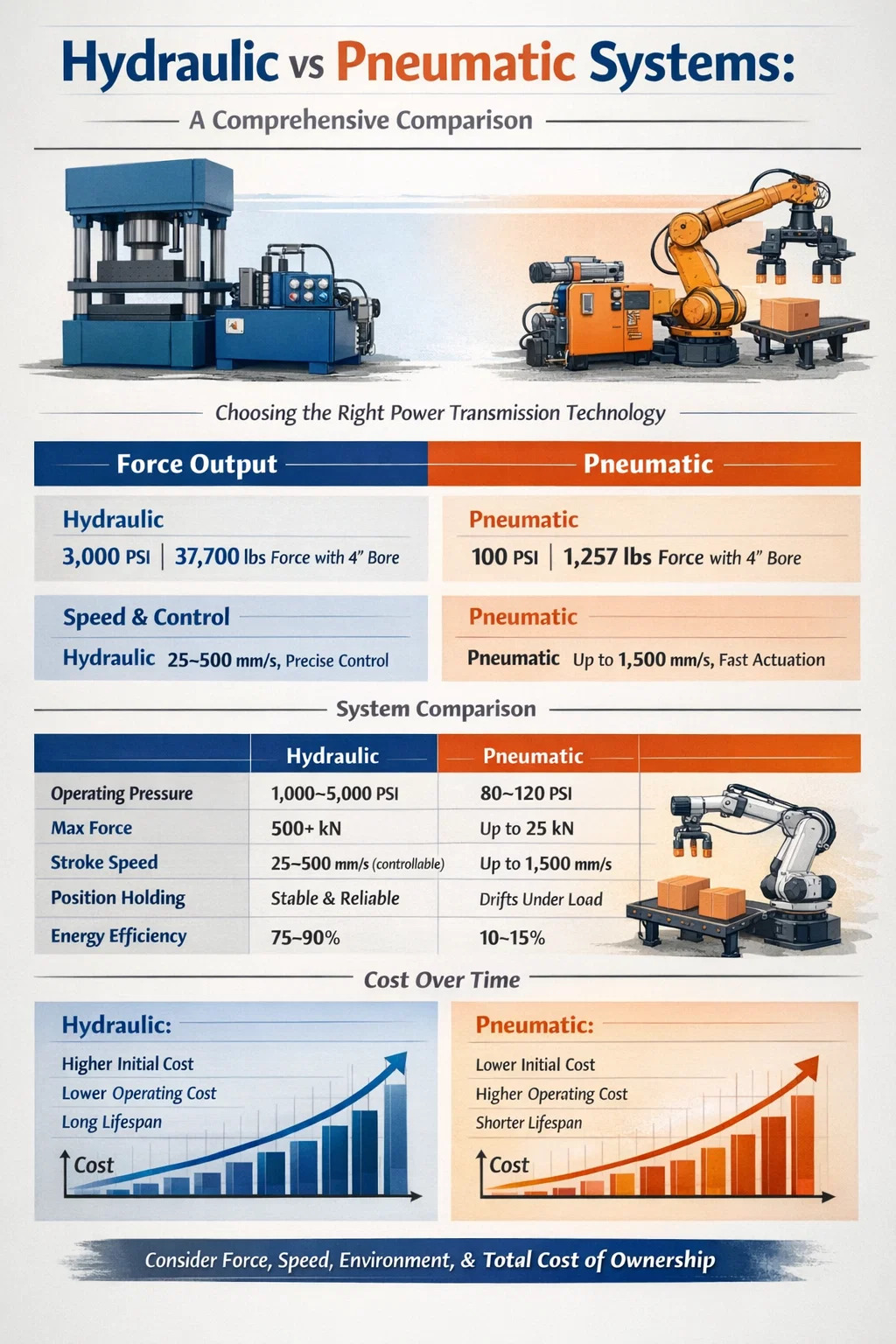

Tänk på en cylinder med ett 4-tums hål. Vid 100 PSI (typiskt pneumatiskt linjetryck) producerar den ungefär 1 257 pund kraft . Vid 3 000 PSI (typiskt hydraulsystemtryck) genererar samma håldiameter 37 700 pund kraft – ungefär 30 gånger mer. Det är därför hydrauliska kraftenheter är ryggraden i metallpressar, formsprutningsmaskiner, gruvutrustning och tunga anläggningsmaskiner.

Pneumatiska system maxar vanligtvis vid 25 kN (cirka 5 600 lbf) för standard industricylindrar, medan hydrauliska ställdon rutinmässigt överskrider 500 kN i standardkonfigurationer. För alla tillämpningar som kräver långvarig hög kraft—smidning, packning, materialprovning, tung fastspänning—en hydraulisk kraftenhet är inte valfri; det är den enda hållbara lösningen.

Force Holding och Mid-Stroke Positionering

Hydraulsystem kan hålla en last på plats i mitten av slaget på obestämd tid utan kontinuerlig energitillförsel, helt enkelt genom att stänga en ventil. Pneumatiska system kan inte göra detta på ett tillförlitligt sätt - komprimerad luft är komprimerbar, så en låst pneumatisk cylinder kommer att driva under belastning. För applikationer som att hålla en pressform eller bibehålla klämkraften under en svetsoperation ger hydrauliken ett stabilt, låst läge som pneumatik i princip inte kan matcha.

Hastighet och svarstid: där pneumatik har kanten

Pneumatiska system aktiveras snabbare. Luften är komprimerbar och lätt, vilket innebär att pneumatiska cylindrar förlängs och dras in med snabba, höghastighetsslag. Cykeltider på under 0,5 sekunder för ett helt slag är vanliga i pneumatiska pick-and-place-system. Höghastighets pneumatiska hammare, häftmaskiner och transportörer för förpackningslinjer förlitar sig på denna snabba aktiveringsförmåga.

Hydraulsystemen är långsammare på slagnivån, även om de är kontrollerbara. Eftersom hydraulvätskan är tät och inkompressibel, tar det mer energi att flytta den genom en krets och manöverdonets hastighet är direkt kopplad till flödeshastigheten från den hydrauliska kraftenhetens pump. En standard hydraulcylinder kan slutföra ett 12-tums slag in 1 till 3 sekunder — Lämplig för de flesta tunga tillämpningar, men inte lämplig för uppgifter som kräver hundratals cykler per minut.

Hastighetskontroll i hydraulsystem är dock mycket mer exakt. Genom att justera flödeskontrollventiler eller använda pumpar med variabelt deplacement i den hydrauliska kraftenheten, kan operatörer ställa in exakta hastigheter under ett slag – avgörande för operationer som långsamt närmande formstansning eller kontrollerad extrudering. Pneumatisk hastighetsreglering är grövre och känsligare för ledningstrycksfluktuationer.

Energieffektivitet: Inget av systemen är i sig grönt

Energieffektivitet missförstås ofta i den hydrauliska kontra pneumatiska debatten. Pneumatiska system antas ofta vara effektivare eftersom de använder växtluft. I praktiken är de ofta den minst effektiva kraftöverföringsmetoden i en fabrik. Att generera tryckluft är notoriskt slöseri— endast cirka 10 till 15 % av den elektriska energin matas in i en luftkompressor faktiskt når användningspunkten som användbart mekaniskt arbete. Läckor, värmeutveckling och tryckfall förbrukar resten.

Hydraulsystem, särskilt de som använder moderna hydrauliska kraftenheter med kolvpumpar med variabelt deplacement och lastkännande kontroller, uppnår total effektivitet på 75 till 90 % i väl underhållna system med rätt storlek. En pump med variabelt deplacement matar bara ut vad kretsen kräver; en pump med fast deplacement i ett system med låg efterfrågan kommer att dumpa överflödet över avlastningsventilen som värme – ett betydande energislöseri som systemdesigners måste ta hänsyn till.

För drift med låg arbetscykel – där en cylinder aktiveras en gång varannan sekund – kan den kontinuerliga tomgångsenergiförbrukningen för en hydraulisk kraftenhet uppväga dess effektivitetsfördel. I dessa scenarier kan pneumatiska system som drivs av centraliserad anläggningsluft vara mer ekonomiskt förnuftigt, eftersom luftkompressorn delas mellan dussintals maskiner.

Värmehantering i Hydraulisk Power Units

Varje hydraulisk kraftenhet genererar värme genom vätskefriktion, ventiltrycksfall och pumpineffektivitet. En typisk industriell hydraulisk kraftenhet som arbetar med 20 kW ineffekt kan försvinna 3 till 6 kW som värme in i reservoaren. Utan tillräcklig värmeväxling – antingen genom reservoarens yta, luftkylare eller vattenkylda värmeväxlare – klättrar oljetemperaturen förbi det säkra driftsintervallet för 60°C (140°F) , accelererar tätningsnedbrytning och oljeoxidation. Pneumatisk frånluft transporterar värme automatiskt; hydrauliska system kräver avsiktlig termisk hantering som en del av systemdesignen.

Hydraulkraftsenhet förklaras: Komponenter och funktion

En hydraulisk kraftenhet (HPU) är hjärtat i varje hydraulsystem. Det är ett fristående paket som genererar, lagrar, filtrerar och konditionerar trycksatt hydraulvätska. Att förstå dess komponenter hjälper till att klargöra varför hydraulsystem beter sig annorlunda än pneumatiska inställningar – och varför de kostar mer i förväg.

• Reservoar: Lagrar hydraulvätska, vanligtvis 1,5 till 3 gånger pumpens flöde per minut i volym. Avleder även värme och låter infångad luft komma ut.
• Pump: Vätskans drivkraft. Kugghjulspumpar är billiga och robusta; kolvpumpar är effektiva och kapabla med variabel deplacement; skovelpumpar ger tyst drift. Pumpval avgör direkt HPU:ns effektivitet och bullerprofil.
• Elmotor: Driver pumpen. Motorns dimensionering baseras på erforderligt flöde och tryck. Frekvensomriktare (VFD) används i allt större utsträckning för att matcha motorhastigheten till efterfrågan, vilket minskar energiförbrukningen vid tomgång med upp till 40 % .
• Avlastningsventil: Systemtrycksäkerhetsanordning. Öppnas när trycket överstiger börvärdet, leder vätska tillbaka till tanken och förhindrar skador på komponenter.
• Filterenhet: Tar bort partikelföroreningar från vätskan. ISO-mål för renhetsklass (vanligen ISO 16/14/11 för servoventilsystem) bestämmer filtermikronvärden och serviceintervall.
• Värmeväxlare: Håller vätsketemperaturen inom det optimala driftsbandet på 40–60°C. Kan vara olja-till-luft eller olja-till-vatten beroende på omgivningsförhållanden och värmeavvisande krav.
• Ackumulator (tillval): Lagrar trycksatt vätska för händelser med toppbehov, dämpar tryckspikar och kan upprätthålla kretstrycket under korta pumpavstängningar.

Pneumatiska system har ingen motsvarighet till den hydrauliska kraftenheten som ett paketerat system. Istället förlitar de sig på en centraliserad luftkompressor, torktumlare, mottagartank och distributionsrör – allt vanligtvis delad infrastruktur. Detta förenklar individuell maskinkonstruktion men skapar ett beroende av luftkvalitet och tryckkonsistens i hela anläggningen.

Underhållskrav och tillförlitlighet över tid

Underhåll är där den hydrauliska vs pneumatiska jämförelsen blir mest betydelsefull för verksamhetschefer. Båda systemen kräver regelbunden uppmärksamhet, men karaktären och följden av försummelse skiljer sig kraftigt åt.

Hydraulsystem underhåll

Hydraulsystem är känsliga för vätskekontamination. Över 80 % av fel i hydraulsystemet hänförs till förorenad olja. Partikelföroreningar gör att servoventilspolarna repas, repar cylinderhålen och påskyndar pumpslitaget. Ett rigoröst underhållsprogram för en hydraulisk kraftenhet inkluderar:

• Oljeprovtagning och ISO-renhetsanalys var 250:e till 500:e drifttimme
• Byte av filterelement baserat på differenstryckindikatorer (inte på ett fast kalenderschema)
• Fullt oljebyte var 2 000:e till 4 000:e timme beroende på driftsförhållanden och oljetyp
• Tätningsinspektion och byte av cylindrar och pumpar årligen eller vid första tecken på externt läckage
• Reservoarventilationsinspektion för att förhindra inträngning av fukt och atmosfäriskt damm

Externa oljeläckor är det mest synliga hydrauliska felläget. Även en liten tätningsläcka kan skapa golvrisker, miljöproblem och brandrisker om olja kommer i kontakt med heta ytor. ISO 23309 och lokala miljöbestämmelser kan kräva system för inneslutning av spill runt hydraulisk utrustning i vissa industrier.

Underhåll av pneumatiskt system

Pneumatiskt underhåll är enklare på maskinnivå men försummas ofta på infrastrukturnivå. Nyckeluppgifter inkluderar:

• Dränering av vattenavskiljare och FRL-enheter (filter-regulator-smörjare) dagligen eller automatiskt
• Byte av FRL-filterelement var 6:e till 12:e månad
• Läckdetekteringsundersökningar över distributionsledningar – studier visar det läckor står för 20 till 30 % av tryckluftsproduktionen i en genomsnittlig fabrik
• Smörj cylinderkolvstänger och kontrollera tätningsslitage årligen

Det största pneumatiska underhållsfelläget är osynligt: luftläckor som tömmer kompressorkapaciteten tyst. A 3 mm hål i en distributionsledning vid 100 PSI kan slösa bort över 1 kW kompressorenergi kontinuerligt. Ultraljudsläckagedetekteringsverktyg är viktiga för anläggningar som hanterar stora pneumatiska nätverk.

Kostnadsjämförelse: Upfront vs Lifetime

Inköpspriset är där pneumatiska system framstår som mest attraktiva. En pneumatisk cylinder- och ventilenhet för en lätt applikation kan kosta $50 till $500 . En jämförbar hydraulcylinder med ventil och grenrör kan köras $500 till $5.000 —och en dedikerad hydraulisk kraftenhet för en enda maskin lägger till en annan $2 000 till $30 000 beroende på storlek och specifikation.

Livstidskostnadsanalys berättar dock en mer balanserad historia. Pneumatiska system är billiga att köpa och installera, men dyra i drift. I anläggningar där tryckluft genereras till en fullastad kostnad (el, underhåll, kapitalavskrivning) på $0,25 till $0,35 per 1 000 standard kubikfot , pneumatiska konsumenter med hög driftcykel blir betydande energiposter. En enda 2-tums pneumatisk cylinder som cyklar 60 gånger per minut under två 8-timmarsskift kan förbruka motsvarande 2 till 4 kW av elektrisk energi kontinuerligt.

För applikationer med hög kraft och hög arbetscykel når en hydraulisk kraftenhet typiskt break-even mot ett pneumatiskt alternativ inom 3 till 5 år drift enbart på energibesparingar. Bortom det fönstret är hydraulsystemet billigare att köra. För lågkraftiga, intermittenta applikationer förlorar det pneumatiska systemet aldrig sin kostnadsfördel.

Säkerhetsprofiler: Olika risker, inte större eller mindre

Säkerhet är inte en enkel vinst för båda systemen – vart och ett medför distinkta faror som måste hanteras genom tekniska kontroller och procedurdisciplin.

Hydrauliska faror

• Injektionsskador: Ett pinhole-läckage i en hydraulslang vid 3 000 PSI kan injicera vätska genom huden med tillräcklig kraft för att orsaka djup vävnadsskada utan ett uppenbart ingångssår. Detta är en medicinsk nödsituation som ofta underskattas vid vårdtillfället. OSHA registrerar detta som en av de allvarligaste hydrauliska riskerna.
• Brandrisk: Petroleumbaserad hydraulvätska är brandfarlig. En spray från en trasig slang nära heta ytor eller antändningskällor kan orsaka brand. Brandbeständiga vätskor (fosfatestrar, vatten-glykolblandningar) är obligatoriska i gjuterier, stålverk och flygtillämpningar.
• Utsläpp av lagrad energi: En ackumulator laddad till 3 000 PSI lagrar betydande energi. Felaktiga procedurer för trycksänkning kan orsaka våldsam komponentutkastning.

Pneumatiska faror

• Tyngdkraftsfall: När en pneumatisk cylinder tappar trycket sjunker dess belastning omedelbart - det finns ingen kudde. Tyngdkraftsladdade pneumatiska axlar kräver externa mekaniska lås eller underhåll av ventiltryck för att hålla en last säkert.
• Buller: Pneumatiska avgaser är högt. Ej ljuddämpad riktningsventils utloppsportar kan producera 85 till 95 dB(A) — över tröskeln som kräver hörselskydd enligt EU- och OSHA-förordningar. Ljuddämpare minskar detta men lägger till mottryck, vilket påverkar cylinderreturhastigheten.
• Piskrisk: En frånkopplad tryckluftsslang kan piska våldsamt. Slanghållare och automatiska avstängningskopplingar är standardsäkerhetsföreskrifter.

Inom livsmedelsbearbetning, läkemedelstillverkning och renrum är pneumatiska system i allmänhet att föredra eftersom deras avgaser (luft) är rent och oljefria läckor inte förorenar produkterna. Kontaminering av hydraulolja i dessa miljöer skapar problem med efterlevnad och produktsäkerhet som åsidosätter alla kraft- eller effektivitetsargument.

Applikationsspecifik urvalsguide

Att matcha systemtyp till applikation är det mest praktiska resultatet av en hydraulisk kontra pneumatisk analys. Följande uppdelning täcker de vanligaste fallen för industriell användning.

Välj en hydraulisk kraftenhet när:

• Kraftkraven överstiger 25 kN – metallpressar, formsprutningsklämmor, smidespressar, gruvtaksstöd
• Exakt hastighetskontroll över hela slaget krävs - kontrollerad extrudering, långsamt inflygande stämpling, materialtestmaskiner
• Lasten måste hållas stationär under kraft under långa perioder - formklämning, fixturhållning, strukturella testriggar
• Mobil utrustning som kräver hög kraft i kompakta förpackningar – grävmaskiner, jordbruksmaskiner, marin styrning, offshoreutrustning
• Kraftfull drift med hög driftcykel där långsiktig energieffektivitet motiverar HPU-kostnaden i förväg

Välj pneumatik när:

• Kraftkraven är under 10 kN och hastighet är viktigare än precision – plocka-och-placera robotar, transportöravledare, delutkastare
• Ren miljö krävs – livsmedel, läkemedel, medicintekniska produkter, tillverkning av halvledarprodukter
• Låg installationskostnad och snabb installation är viktigt – underhållsverktyg, små automationsceller, verkstadsluftverktyg
• Anläggningens infrastruktur för tryckluft finns redan och är underutnyttjad
• Driftcykeln är låg och energieffektiviteten för enskilda ställdon är inte en prioritet

Hybridsystem: Använder båda tillsammans

Många moderna produktionslinjer använder båda teknologierna parallellt. En hydraulisk kraftenhet kan driva huvudpresscylindern medan pneumatiska cylindrar hanterar dellastning, lossning och klämning runt den. Denna hybridarkitektur spelar till varje systems styrkor: hydraulik för det tunga arbetet, pneumatik för de snabba, lätta hjälpfunktionerna. Att designa dessa system kräver noggrann uppmärksamhet på delad elektrisk infrastruktur, kontrollsystemintegration och underhållsschemaläggning för att undvika driftskonflikter.

Miljö- och regulatoriska hänsyn

Miljööverensstämmelse är en växande faktor i den hydrauliska vs pneumatiska urvalsprocessen. Hydraulolja klassificeras som ett farligt ämne i de flesta jurisdiktioner. Spill kräver dokumenterade saneringsprocedurer, och kassering av använd hydraulolja regleras under ramar som EU:s ramdirektiv för avfall eller amerikanska EPA-standarder. Anläggningar som använder hydrauliska system måste underhålla infrastrukturen för oljeinneslutning – droppbrickor, buntade reservoarer, spillsatser – och utbilda personal i enlighet därmed.

Biologiskt nedbrytbara hydraulvätskor (rapsoljebaserade, syntetiska esterbaserade) finns tillgängliga och specificeras alltmer i miljökänsliga tillämpningar - skogsutrustning, marina fartyg, jordbruksmaskiner som arbetar nära vattenkällor. Dessa vätskor bär vanligtvis en 15 till 40 % prispåslag över mineralolja och kan ha snävare temperaturdriftsintervall, men de minskar miljöansvaret avsevärt.

Pneumatiska system, däremot, släpper ut ren torr luft (förutsatt korrekt filtrering och torkning) och bär minimal miljöpåverkan på maskinnivå. Miljökostnaden är uppströms – i energiförbrukningen för luftkompressorn – och hanteras genom energieffektivitetsprogram snarare än spillinneslutning.

För anläggningar som eftersträvar miljöledningscertifiering enligt ISO 14001 kräver hantering av hydrauliska system mer formell dokumentation och procedurkontroll än pneumatiska alternativ, vilket är en verklig operativ omkostnad som är värd att ta med i urvalsbeslutet.

Dimensionering av en hydraulisk kraftenhet: nyckelparametrar för att få rätt

För ingenjörer och köpare som utvärderar alternativen för hydrauliska kraftaggregat är korrekt dimensionering avgörande. En underdimensionerad HPU kan inte möta toppefterfrågan; en överdimensionerad slösar med kapital och kör ineffektivt med dellast. De tre grundläggande dimensioneringsparametrarna är flödeshastighet, tryck och effekt.

1. Erforderlig flödeshastighet (L/min eller GPM): Beräknat från cylinderns hålarea multiplicerat med erforderlig kolvhastighet, summerad över alla samtidigt arbetande ställdon. Lägg alltid till 10 till 15 % marginal för systemförluster.
2. Maximalt systemtryck (bar eller PSI): Ställs in av högsta belastningskrav. Avlastningsventilens inställning bör vara 10 till 15 % över det maximala driftstrycket, inte det maximala nominella komponenttrycket.
3. Motoreffekt (kW eller HP): Beräknat som (flöde × tryck) / (600 × pumpverkningsgrad) i kW vid användning av L/min och bar. Ett system som kräver 40 l/min vid 200 bar med en 85 % effektiv pump behöver ca. 15,7 kW av motorkraft.

Reservoarvolymen är dimensionerad till 2 till 3 gånger pumpens flöde per minut – en 40 l/min pump får en 80 till 120 liters behållare. Detta förhållande säkerställer tillräcklig uppehållstid för luftavluftning, temperaturstabilisering och föroreningssedimentering. Att snåla med reservoarvolymen är ett vanligt HPU-specifikationsfel som visar sig senare som överhettning och föroreningsproblem.

För pneumatisk dimensionering är motsvarande process enklare: beräkna luftförbrukningen för varje ställdon (hålarea × slag × cykler per minut × 2 för dubbelverkande), summera alla konsumenter, lägg till 25 % marginal för läckor och framtida expansion, och bekräfta att anläggningens luftkompressorkapacitet täcker det totala behovet vid det erforderliga trycket vid maskinens FRL-inlopp.

Bottom Line på hydraulisk vs pneumatisk

Det hydrauliska vs pneumatiska beslutet handlar inte om vilken teknik som är överlägsen i det abstrakta – det handlar om vilken som passar din specifika belastning, hastighet, miljö och budgetparametrar. Hydraulsystem, förankrade av en hydraulisk kraftenhet av rätt storlek, är det enda praktiska valet för högkrafts-, precisionskontrollerade eller lasthållande applikationer. Pneumatiska system är det rätta valet för snabba, rena, lågkraftiga och kostnadskänsliga uppgifter där tryckluftsinfrastruktur redan finns.

Få valet direkt från början genom att kvantifiera dina kraftkrav, arbetscykel, miljöbegränsningar och 5-åriga totala ägandekostnader – inte bara inköpsorderpriset. Den analysen kommer nästan alltid att peka tydligt på en systemtyp, och det kommer att spara betydande kostnader för eftermontering och driftshuvudvärk nedströms.

Om du arbetar nära gränsen – krafter runt 10 till 25 kN, måttliga arbetscykler, blandade miljökrav – konsultera en vätskekraftsystemintegratör som kan modellera båda alternativen mot din faktiska belastningscykel. Rätt system för din verksamhet är det som minimerar den totala ägandekostnaden samtidigt som alla prestationskrav tillgodoses på ett tillförlitligt sätt, inte det som ser billigast ut i en offert.
