Hur man läser hydrauliska scheman: En komplett guide

Vad du behöver veta först: Att läsa hydrauliska scheman är en lärbar färdighet

Att läsa hydrauliska scheman är inte så komplicerat som det ser ut. När du väl förstår att varje symbol representerar en fysisk komponent och varje linje representerar en vätskebana, börjar diagrammet berätta en tydlig mekanisk histelleria. Nyckeln är att lära sig ISO 1219-symbolbiblioteket, förstå flödesriktningskonventioner och känna igen hur en Hydraulisk kraftenhet (HPU) förankrar hela kretsen. De flesta tekniker blir skickliga på att läsa standardscheman inom några veckellers fokuserad träning.

Den här guiden går igenom allt från grundläggande symboligenkänning till att läsa komplexa kretsar med flera manöverdon, med särskild uppmärksamhet på de komponenter du kommer att stöta på oftast på industrimaskiner, mobil utrustning och offshellere-system. Oavsett om du är en underhållstekniker, en konstruktionsingenjör eller en maskinoperatör som försöker felsöka ett fel, är att förstå hur man läser dessa diagram en av de mest praktiska färdigheter du kan utveckla.

Grunden: Att förstå vad ett hydrauliskt schema faktiskt representerar

Ett hydrauliskt schema är ett symboliskt diagram som visar hur hydrauliska komponenter är anslutna och hur vätska strömmar genom ett system. Den visar inte komponenternas fysiska placering, deras faktiska stellerlek eller dragningen av rör och slangar i rymden. Vad den visar är det logiska förhållandet mellan komponenter och sekvensen eller förhållandena under vilka vätskan rör sig från en punkt till en annan.

Se det som ett elektriskt kopplingsschema. Ett kopplingsschema berättar inte var en ledning fysiskt går genom en vägg, men det talar om exakt vilken terminal som ansluts till vilken komponent och under vilka kopplingsförhållanden ström flyter. Ett hydrauliskt schema fungerar på samma logik, men för trycksatt vätska istället för elektricitet.

De flesta hydrauliska scheman följer ISO 1219-1 (Fluid Power Systems and Komponents — Graphic Symbols) eller, i Nellerdamerika, ANSI/NFPA T3.25. De två standarderna delar de flesta symboler men skiljer sig åt i några få konventioner. Industriell utrustning som säljs globalt kommer nästan alltid att använda ISO 1219. Att veta vilken standard ett schema följer sparar tid när man letar upp okända symboler.

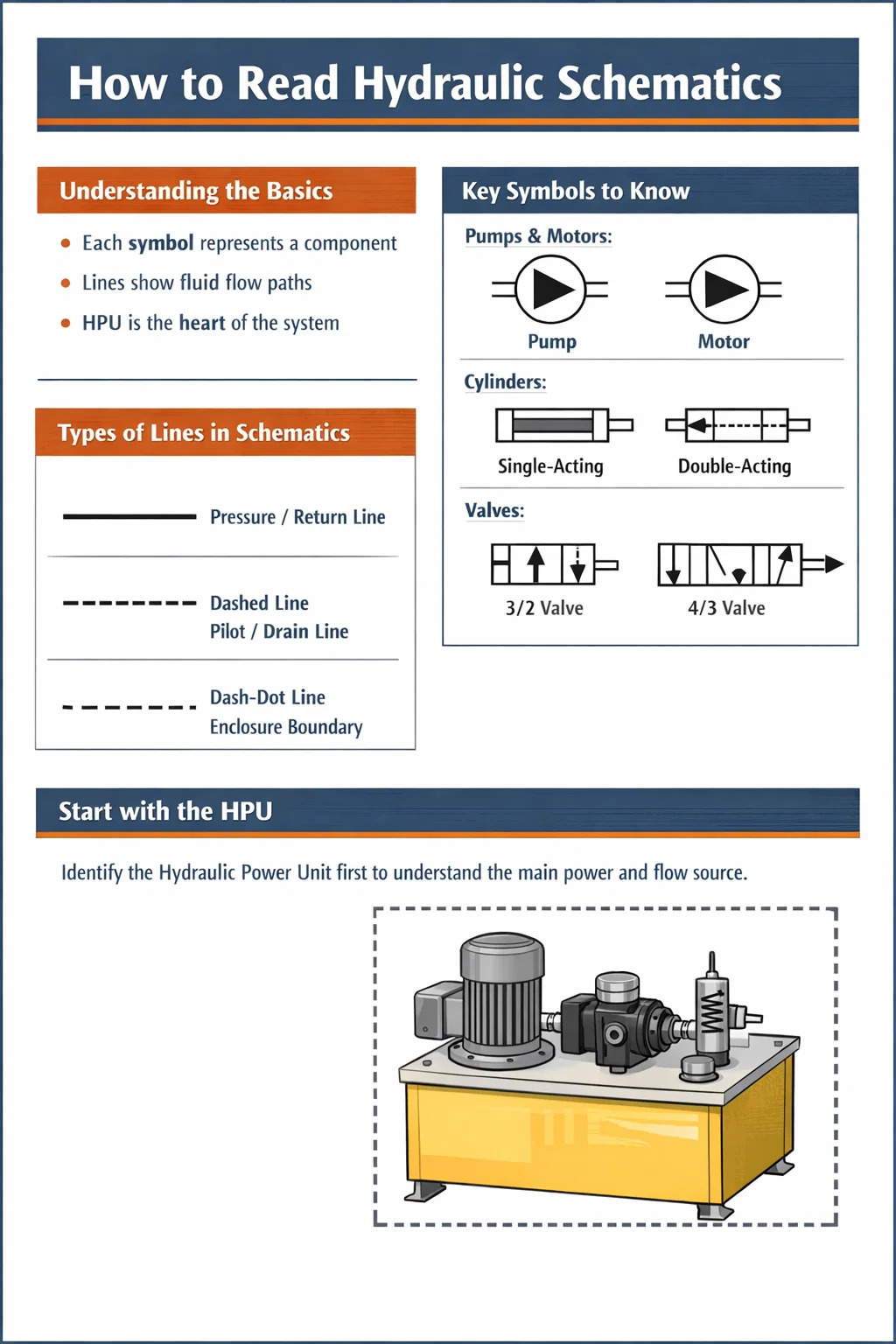

De tre kategorierna av linjer du kommer att se

• Heldragna linjer — Huvudtryck- och returledningar som transporterar arbetsvätska under normala driftsförhållanden
• Streckade linjer — pilotledningar, dräneringsledningar och styrsignalledningar som transporterar lågvolyms- eller lågtrycksvätska som används för att manövrera ventiler
• Prickade eller streckade linjer — höljesgränser som grupperar flera komponenter i en enda enhet, såsom ett ventilgrenrörsblock eller en komplett hydraulisk kraftenhet

En korsning av två linjer utan prick betyder att linjerna inte ansluter. En korsning med en fylld prick betyder att linjerna ansluter vid den korsningen. Denna distinktion har stor betydelse när man spårar flödesvägar genom komplexa kretsar.

Kärnsymbolgrupper du måste känna igen

Hydrauliska symboler är byggda av en liten uppsättning primitiva former. När du har lärt dig vad varje primitiv form betyder, kan du avkoda symboler för komponenter du aldrig har sett förut genom att läsa formlogiken. De viktigaste primitiva är cirklar, kvadrater/rektanglar, trianglar, pilar och bågar.

Pumpar och motorer

Både pumpar och motorer representeras av en cirkel. Skillnaden är riktningen för den fyllda triangeln inuti cirkeln. En triangel som pekar bort från cirkelns centrum (utåt) representerar en pump - den trycker ut vätska. En triangel som pekar mot mitten representerar en motor - vätska kommer in och driver rotationen. En version med variabel förskjutning av båda enheterna kommer att ha en diagonal pil ritad genom cirkelsymbolen.

I en Hydraulisk kraftenhet , kommer du vanligtvis att se en eller flera pumpsymboler kopplade direkt till en drivmotorsymbol (en elmotor representerad av en cirkel med bokstaven M, eller en motorsymbol). Pumpen är hjärtat i HPU - den omvandlar mekanisk energi till hydrauliskt flöde, vanligtvis vid tryck som sträcker sig från 150 bar till 350 bar i industriella system.

Cylindrar och ställdon

En hydraulcylinder visas som en rektangel med en stång som sträcker sig från ena änden. Rektangeln representerar pipan, och rektangeln inuti den (kolven) antyds vanligtvis av portpositionerna. En dubbelverkande cylinder har två portlinjer - en på varje sida om kolven. En enkelverkande cylinder har en babordslinje och visar ofta en fjädersymbol på retursidan för att indikera fjäderindragning.

Roterande ställdon (hydrauliska motorer eller oscillerande ställdon) är cirklar med dubbelriktade trianglar och axellinjer. När du ser böjda pilar på en roterande ställdonsymbol indikerar det kontinuerlig rotationsförmåga.

Ventiler: De mest komplexa symbolerna att bemästra

Ventiler representeras av kvadrater. Antalet rutor i symbolen är lika med antalet kopplingslägen ventilen har. En tvålägesventil har två rutor sida vid sida. En trelägesventil har tre rutor. Pilarna och symbolerna för blockerad port inuti varje ruta visar de tillgängliga flödesvägarna i den positionen. Den mittersta kvadraten på en trelägesventil visar neutral- eller centrumtillståndet, vilket är särskilt viktigt för att förstå vad som händer när ingen signal appliceras.

Ställdonssymbolerna som är fästa på utsidan av ventilhöljet berättar hur ventilen växlar. Vanliga ställdon inkluderar:

• En diagonal linje med en pilspets — manuell tryckknapp eller spak
• En spolesymbol — solenoid (elektrisk) aktivering
• En streckad linje som går in i ventilhöljet - pilottryckmanövrering
• En fjädersymbol — fjäderretur till en standardposition
• En rull- eller kamsymbol — mekanisk aktivering från en rörlig del

En riktningsstyrventil som beskrivs som "4/3 solenoidmanövrerad, fjädercentrerad" kommer att visa tre rutor med en solenoid på varje yttre kvadrat och en fjäder på varje yttre kvadrat. Den mittersta fyrkanten visar det neutrala flödesförhållandet - till exempel alla portar blockerade (stängd mitt), tryck till tank och båda ställdonsportarna blockerade (tandem mitt), eller alla portar öppna (öppna mitten).

Tryckregleringsventiler

Avlastningsventiler, reduktionsventiler, sekvensventiler och motviktsventiler visas alla som rektanglar med en diagonal pil och en fjäder, men deras interna anslutningar skiljer sig åt. A avlastningsventil ansluts från tryckledningen till tanken och öppnas när trycket överstiger sitt inställda värde — det visas alltid parallellt med kretsen, vilket skyddar systemet från övertryck. A tryckreduceringsventil placeras i serie i ledningen och begränsar nedströmstrycket till ett inställt värde oavsett uppströmsförhållanden.

Backventiler och pilotstyrda backventiler

En backventil visas som en kula eller pil mot ett säte - den passerar endast flödet i en riktning och blockerar omvänt flöde. En pilotmanövrerad backventil (POCV) lägger till en streckad pilotlinje till backventilsymbolen, vilket indikerar att en pilotsignal kan åsidosätta kontrollen och tillåta omvänt flöde. POCV:er är vanliga i lasthållningskretsar där du behöver låsa en cylinder på plats men även släppa den under kontrollerade förhållanden.

Flödeskontrollventiler och begränsningar

En fast strypning visas som en smal förträngning i linjen. En reglerventil för variabelt flöde lägger till en diagonal pil för att indikera justerbarhet. En tryckkompenserad flödeskontrollventil lägger till en rektangel med en intern pil för att visa att tryckfallet över strypningen hålls konstant - detta säkerställer konsekventa flödeshastigheter oavsett lasttrycksvariationer, vilket är viktigt för konsekventa cylinderhastigheter.

Hur man identifierar och läser en hydraulisk kraftenhet på ett schema

Den Hydraulisk kraftenhet visas nästan alltid som en distinkt sammansättning innesluten i en prickad eller streckprickad kant på schemat. Den här gränsen talar om för dig att allt inuti är en del av HPU-paketet - vanligtvis en reservoar, en eller flera pumpar med drivmotorer, en avlastningsventil för huvudsystemet, en sugsil, ett returledningsfilter och olika instrumentanslutningar.

När du läser ett schema som inkluderar en HPU, börja med att identifiera enhetens gräns. Allt utanför gränsen är fältinstallerade kretskomponenter. Anslutningarna som passerar genom HPU-gränsen är gränssnitten mellan kraftenheten och arbetskretsen - vanligtvis en högtrycksmatningsport (märkt P eller HP), en tankreturport (märkt T eller R) och ofta en dräneringsport (märkt L eller Dr) för internt läckage från motorer och ventiler.

Typiska komponenter inuti en hydraulisk kraftenhet Schematisk

En väldesignad HPU-schema kommer också att visa elmotorn med dess nominella effekt och hastighet, kopplingen mellan motor och pump, och eventuell avlastningsventil eller tryckkompensatorkontroll som hanterar pumpens standby-beteende. I stora industriella HPU:er — enheter med pumpeffekter på 200 liter per minut eller mer — du kommer ofta att se duplexpumparrangemang med alternerande drift/standby-logik som visas genom ett väljar- eller växlingsventilarrangemang.

Steg-för-steg-process för att läsa ett komplett hydraulschema

Att närma sig ett schema som du aldrig har sett förut kan vara överväldigande om du försöker läsa allt på en gång. Följande process fungerar tillförlitligt för scheman av alla komplexitetsnivåer.

Steg 1 — Orientera dig till den övergripande layouten

Innan du undersöker någon symbol i detalj, skanna hela schemat för att förstå dess övergripande organisation. De flesta scheman är ritade med strömkällan (den hydrauliska kraftenheten eller fristående pumpenheten) till vänster eller upptill, med ställdon (cylindrar och motorer) till höger eller längst ned. Huvudtryckförsörjningsledningen är vanligtvis längst upp och löper horisontellt och tankens returledning löper parallellt under den. Flödet rör sig i allmänhet från vänster till höger eller uppifrån och ned under normala driftsförhållanden.

Notera titelblocket - det kommer att identifiera maskinen, ritningsnumret, revisionsnivån och ofta vätsketypen och det nominella systemtrycket. Detta är ett kritiskt sammanhang. Ett system designat för 250 bar med Tellus 46 beter sig mineralolja mycket annorlunda än ett system som är designat för 420 bar med brandbeständig fosfatestervätska.

Steg 2 — Identifiera varje ställdon i kretsen

Räkna och märk varje cylinder, hydraulmotor och roterande ställdon på schemat. Det här är dina utgångar - de komponenter som gör själva arbetet. Att förstå vilket arbete som behöver göras ger dig sammanhanget för att förstå varför ventilen och styrkretsen är ordnade som de är. Varje ställdon kommer att ha en etikettnummer eller bokstavsreferens som knyter an till komponentlistan eller materiallistan i ritningspaketet.

Steg 3 — Spåra huvudtryck- och returledningarna

Följ de heldragna linjerna från pumpens utlopp hela vägen till varje ställdon och tillbaka till tanken. Detta spår avslöjar den fysiska väg som trycksatt vätska tar under normala driftsförhållanden. Markera var förgreningspunkter förekommer. Vid varje gren finns ofta en backventil eller flödesdelare för att hantera prioritet mellan flera kretsar som arbetar samtidigt.

Steg 4 — Undersök varje riktningsstyrventil i detalj

Identifiera för varje riktningsventil: hur många lägen den har, vad flödesvägen är i varje läge, hur den aktiveras (magnetventil, pilottryck, manuell spak) och vad dess standard-/fjäderreturläge är. Standardpositionen talar om för dig vad som händer under ett strömavbrott eller när ingen kommandosignal finns – detta är kritisk säkerhetsinformation för alla maskiner.

En ventil i felsäker stängd (blockerat mitt) tillstånd kommer att hålla en last på plats om strömmen bryts. En ventil i felsäker öppen (flytande mitt) läge gör att en hängande last kan falla. Denna distinktion har betydande säkerhetskonsekvenser och måste förstås när man läser scheman för lyft- eller stödapplikationer.

Steg 5 — Spåra pilot- och dräneringsledningarna

Följ de streckade linjerna genom hela schemat. Dessa styrsignallinjer avslöjar ofta kretsens logik - vilken ventil som styr vilken annan ventil, var sekvenslogik är inbyggd och var tryckåterkopplingsslingor finns. Många scheman använder pilotstyrda riktningsventiler där pilottrycket kommer från en separat pilotförsörjningskrets som dras vid reducerat tryck (vanligtvis 30–50 bar ) jämfört med huvudarbetstrycket.

Avloppsledningar är också viktiga att spåra. Komponenter med internt läckage - variabla pumpar, hydraulmotorer, vissa proportionella ventiler - kräver en lågtrycksdräneringsledning tillbaka till tanken. Om avloppsledningen blockeras eller utvecklar mottryck över ca 5–10 bar , kommer axeltätningarna att gå sönder. Schemat visar dig var dessa avloppsledningar finns och bekräftar att de återgår till tanken separat från huvudreturledningen.

Steg 6 — Verifiera tryckbegränsnings- och säkerhetsanordningar

Leta reda på varje avlastningsventil på schemat. Huvudsystemets avlastningsventil i HPU:n ställer in det maximalt tillåtna systemtrycket. Sekundära övertrycksventiler på individuella ställdonkretsar skyddar dessa specifika kretsar från lastinducerade tryckspikar. I ett väldesignat system bör huvudavlastningsventilens inställningstryck vara ungefär 10–15 % över det högsta arbetstrycket som behövs av något ställdon i systemet.

Vanliga kretstyper och hur man känner igen dem

Hydrauliska kretsar är byggda av ett relativt litet antal återkommande mönster. Att känna igen dessa mönster på ett schema påskyndar dramatiskt din läsning och ger dig omedelbar insikt i kretsens beteende.

Mätare-in, mätare-ut och avluftningshastighetskontrollkretsar

Hastighetsreglering av en cylinder eller motor uppnås genom att begränsa flödet. I en mätare in krets , flödeskontrollventilen placeras i matningsledningen till ställdonet — den begränsar hur snabbt vätska kommer in i ställdonet. I en mätare ut krets , flödesreglerventilen placeras i returledningen — den begränsar hur snabbt vätskan lämnar ställdonet. Utmätare är att föredra för applikationer med överskridande belastning eftersom det upprätthåller positivt mottryck som förhindrar att belastningen rinner iväg snabbare än pumpen tillför vätska.

A avtappningskrets placerar flödesreglerventilen i en grenledning som leder en del av pumpflödet direkt till tanken, istället för att placera det i ställdonets matnings- eller returledning. Detta är mer energieffektivt eftersom överflödet går förbi ställdonet vid lägre tryck, men det ger mindre exakt varvtalsreglering under varierande belastning.

Regenerativa kretsar

En regenerativ krets visas på ett schema som en anslutning mellan stavändporten på en cylinder och tillförselledningen med lockände. När riktningsventilen skiftas för att förlänga cylindern, leds returflödet från stavänden tillbaka till lockets ände snarare än till tanken. Detta ökar förlängningshastigheten eftersom det effektiva flödet till lockets ände är lika med pumpflöde plus returflöde från stavsidan. Avvägningen är reducerad kraftkapacitet under det regenerativa slaget. Regenerativa kretsar används i pressinflygningsfaser, glidapplikationer och alla situationer där snabbgång innan full kraftkontakt behövs.

Lasthållande kretsar som använder motbalansventiler

När ett schema visar en motviktsventil på stångänden på en vertikalt monterad cylinder, är kretsen utformad för att förhindra att lasten sjunker under tyngdkraften när riktningsventilen är i neutralläge eller när en ledning brister. Motviktsventilen kräver en pilotsignal från matningssidan för att öppna, vilket innebär att belastningen endast kan sänkas när pumpen aktivt levererar tryck - lasten kan inte falla fritt även om en slang går sönder mellan ventilgrenröret och cylindern. Motbalansventilens inställningstryck är normalt 1,3 gånger det maximala belastningsinducerade trycket för att förhindra prat samtidigt som det tillåter kontrollerad sänkning.

Ackumulatorkretsar

En ackumulatorsymbol (en cirkel delad med en krökt linje som representerar separatormembranet eller blåsan) indikerar energilagring i kretsen. Ackumulatorer tjänar flera syften - de kan leverera högt momentant flöde för kortvariga aktivering utan att kräva en stor pump, de kan bibehålla systemtrycket under pumpens tomgångsperioder och de dämpar tryckspikar. När du ser en ackumulator på ett schema, leta också efter en säkerhetsavlastningsventil eller tömningsventilkrets som gör att det lagrade trycket kan frigöras till tanken innan underhållsarbeten - detta är en obligatorisk säkerhetsfunktion i alla ackumulerade hydraulkretsar.

Läser proportionella och servoventilkretsar

Proportionella ventiler och servoventiler visas på schemat som riktningsventilsymboler med ytterligare detaljer som indikerar kontinuerlig variabel positionering snarare än diskret omkoppling. En proportionell riktningsventil ritas ofta som en standardriktad ventilsymbol med en proportionell solenoid indikerad med en symbol som visar en variabel fjäder eller en symbol med "proportionell" eller "PROP" i etiketten. En servoventil ritas på liknande sätt men ofta med en vridmomentmotorsymbol och intern återkopplingsväg som indikerar styrning av spolens slutna slinga.

Kretsar som använder dessa ventiler är vanligtvis slutna läges- eller hastighetskontrollsystem. Schemat kommer att visa återkopplingssensorer — linjära positionsgivare (LVDT), roterande omkodare eller tryckgivare — med signallinjer som går tillbaka till ett styrblock. Dessa signallinjer visas vanligtvis som tunna linjer eller kommenterade som elektriska signaler snarare än hydrauliska linjer. Att förstå vilka signaler som är hydrauliska och vilka som är elektriska är viktigt när man läser dessa mer komplexa scheman. Styrblocket kan visas som en enkel rektangel med märkta ingångar och utgångar, med det detaljerade elektriska schemat på en separat ritsats.

Den Hydraulisk kraftenhet levererande servoventilkretsar måste ge exceptionellt ren vätska - vanligtvis ISO 4406 renhetsklass 16/14/11 eller bättre — eftersom servoventiler har inre spelrum på 2–5 mikron och är extremt känsliga för partikelkontamination. HPU-schemat för servosystem kommer att visa högeffektiva tryckfilter (klassade till 3–10 mikron absolut) förutom standardreturledningsfiltret.

Hur komponenttaggnummer och referenslistor fungerar

Varje komponent på ett professionellt hydraulschema är märkt med en alfanumerisk referens, såsom V1, V2, CV3, RV1, CYL-A eller M1. Dessa taggar motsvarar en komponentlista (även kallad en stycklista eller komponentlista) som visas antingen i rubrikområdet på ritningen eller på ett separat dokument. Komponentlistan ger dig tillverkare, modellnummer och nyckelspecifikationer för varje märkt komponent.

För felsökning är taggnumret din mest effektiva väg för att hitta databladet för en specifik komponent. Om schemat visar att ventil V3 bör växla när solenoid Y3 är strömsatt men cylindern inte rör sig, slår du upp V3 i komponentlistan för att hitta den exakta ventilmodellen, hämtar sedan databladet för att kontrollera elektriska spolspecifikationer, spolkonfigurationsalternativ och minimikrav för drifttryck.

Vanliga taggkonventioner du kommer att stöta på

• P or PU — Pumpenhet eller hydraulisk kraftenhet
• M — Elmotor eller hydraulmotor (sammanhanget avgör vilken)
• V or DCV — Riktningsstyrventil
• RV — Avlastningsventil
• CV — Backventil
• FC or FCV — Flödeskontrollventil
• CYL — Cylinder
• ACC — Ackumulator
• F or FLT — Filtrera
• HAN — Värmeväxlare
• Y — Magnetspole (från tysk "Zugmagnet" eller elektromekanisk konvention)
• B or PS — Tryckbrytare eller tryckgivare

Använda scheman för felsökning och felsökning

Den most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

Diagnostisera en cylinder som inte kommer att förlängas

Använd schemat och spåra flödesvägen som bör finnas när kommandot förlängning ges. Börja vid HPU:n, kontrollera att systemtrycket är närvarande. Följ linjen till riktningsventilen — är magnetventilen aktiverad (kontrollera det elektriska schemat för styrsignalen)? Om solenoiden bekräftas aktiverad, skiftar ventilen (trycket bör visas vid cylinderns lock-ände enligt schemat)? Om tryck uppträder vid lockets ände men cylindern inte rör sig, är problemet troligen på retursidan - en blockerad returbana, en fast motbalansventil eller en trasig cylindertätning som förbi vätska från lockets ände till stångänden internt.

Vart och ett av dessa diagnostiska steg kräver att du vet exakt vad schemat visar bör hända vid varje punkt. Utan schemat testar du blind.

Identifiera symtom på kontaminering på ett schema

När ett hydraulsystem utvecklar föroreningsrelaterade problem, hjälper schemat dig att förstå vilka komponenter som är mest utsatta. Proportionella ventiler och servoventiler med fina inre spelrum kommer att misslyckas först. Filterindikatorer - visas på schemat som tryckskillnadsindikatorer över filterelement - kommer att utlösas tidigare än vanligt. Schemat visar de renlighetskritiska komponenterna (vanligtvis de med inre spelrum under 10 mikron) så att du vet var du ska fokusera inspektionen när kontaminering misstänks.

Läser scheman vid sidan av den hydrauliska kraftenheten under driftsättning

Under den första idrifttagningen av ett system används schemat för att verifiera att varje ventil är i rätt konfiguration, att varje tryckinställning är korrekt och att varje flödesväg fungerar som den är designad. Ett systematiskt tillvägagångssätt involverar att kontrollera varje övertrycksventil genom att skapa belastningstillståndet som beskrivs i idrifttagningsproceduren och bekräfta att systemet når det specificerade övertryckstrycket - vanligtvis med en kalibrerad testmätare vid testpunkten som visas på schemat. HPU:n tas vanligtvis i drift först isolerat, vilket bekräftar pumpens utgående tryck och flöde, innan de fältmonterade kretskomponenterna aktiveras.

Skillnader mellan enkla och komplexa scheman för flera manöverdon

Ett enkelt encylindrigt schema kan ha färre än 20 komponenter och passa på ett enda A3-ark. Ett komplext system med flera manöverdon – som en stor press med 12 cylindrar, flera hastighetssteg och samtidiga krav på lasthållning – kan köras till 10 eller fler ritark med hundratals komponenter. Läsmetoden skalas därefter.

För flerarksscheman täcker varje ark vanligtvis en funktionell zon av maskinen, med korsreferenser som visar var en linje från ett ark ansluter till en linje på ett annat ark. Dessa korsreferenser visas som triangulära eller cirkulära flaggor med ett arknummer och linjereferens — till exempel "→ SH3/L12" vilket betyder att linjen fortsätter på blad 3 på rad 12. Följ alltid dessa korsreferenser när du spårar en flödesväg, snarare än att anta att en linje som slutar vid en flagga är en återvändsgränd.

Stora scheman för system med flera manöverdon inkluderar ofta en funktionstabell eller sanningstabell visar vilka solenoider som är aktiverade i varje maskindriftsläge. Denna tabell är oerhört användbar för att förstå systemlogiken utan att mentalt behöva spåra varje ventiltillstånd för varje drifttillstånd. Om en sådan tabell ingår, läs den bredvid schemat - den kondenserar kretslogiken till ett enkelt skanningsbart format.

Praktiska tips för att förbättra din schematiska läshastighet och precision

Att läsa hydrauliska scheman flytande är en färdighet som byggs upp genom upprepad exponering för riktiga diagram, inte bara memorering av symboltabeller. Följande vanor kommer att påskynda din utveckling avsevärt.

• Skriv alltid ut scheman som är tillräckligt stora för att kunna läsas bekvämt - A1 eller större för komplexa system. Att läsa ett 20-komponentsschema på en A4-utskrift leder till felidentifiering av anslutningar och linjetyper.
• Använd en överstrykningspenna för att spåra flödesbanor - en färg för trycktillförselvägen, en annan för returbanan, en tredje för pilotledningar. Denna visuella skiktning avslöjar kretsstrukturen snabbt.
• Läs alltid komponentlistan innan du studerar symbolerna. Att veta att en komponent är en "Parker D1VW serie proportionell ventil med fjädercentrerad spole" berättar mer än symbolen ensam om dess beteende.
• När du stöter på en obekant symbol, slå upp den direkt istället för att hoppa över den. En enda oidentifierad komponent kan göra en hel delkrets obegriplig.
• Öva genom att ladda ner allmänt tillgängliga schematiska exempel från tillverkare av industriell utrustning — många publicerar utbildningsscheman för underhållstekniker. Bosch Rexroth, Parker Hannifin och Eaton har alla utbildningsresurser med kommenterade exempelscheman.
• När du läser ett schema för en maskin du står bredvid, spåra fysiskt rören och slangarna på maskinen medan du följer linjerna på schemat. Denna brygga mellan det tvådimensionella diagrammet och den tredimensionella maskinen är det snabbaste sättet att internalisera hur scheman representerar verkligheten.
• Var särskilt uppmärksam på avsnittet Hydraulic Power Unit när du läser ett nytt schema. HPU definierar systemets tryckkapacitet, flödeskapacitet, filtreringsstandard och termisk hanteringsmetod – allt detta begränsar vad resten av kretsen kan göra.

De flesta professionella hydraulingenjörer når en nivå av bekväm schematisk läskunnighet inom 3–6 månader regelbunden exponering för verklig systemdokumentation. Underhållstekniker som arbetar med samma maskintyp dagligen kan bli mycket snabba läsare av den specifika schematiska stilen inom 4–8 veckor . Nyckeln är konsekvent, aktivt engagemang med riktiga diagram snarare än passiv granskning av symboldiagram.
