Hur fungerar hydraultrycket? Den kompletta guiden

Hur hydraultrycket fungerar: Det korta svaret

Hydraultryck fungerar genom att överföra kraft genom en sluten, inkompressibel vätska - nästan alltid olja - från en punkt till en annan. När en pump trycker in vätska i ett tätat system, byggs trycket upp och verkar lika i alla riktningar på varje yta som den kommer i kontakt med. Det trycket riktas sedan till en cylinder eller motor, där det omvandlas tillbaka till mekanisk kraft eller rotation. Resultatet är en förmåga att flytta enorma laster med relativt kompakt utrustning.

Den underliggande principen är Pascals lag: tryck som appliceras på en sluten vätska överförs oförminskad genom hela vätskan. Matematiskt uttryckt, P = F/A, där P är tryck i pascal eller psi, F är applicerad kraft i newton eller pund, och A är arean i kvadratmeter eller kvadrattum. Detta förhållande innebär att genom att ändra arean på en cylinder kan ett system multiplicera eller minska kraften dramatiskt - av samma anledning som en 70 kg tekniker som trycker på ett litet pumphandtag kan lyfta en 20-tons press.

Varje industriellt hydraulsystem – från en fabrikspress till en anläggningsgrävmaskin – är beroende av samma händelsekedja: en Hydraulisk kraftenhet (HPU) genererar trycksatt vätska, styrventiler styr den och ställdon omvandlar den till arbete. Att förstå varje steg avslöjar varför hydraulik förblir det föredragna valet där hög krafttäthet och exakt styrning båda spelar roll.

Pascals lag: Fysiken bakom varje hydraulsystem

Blaise Pascal formulerade sin lag om vätskemekanik 1653, men dess tekniska implikationer blev fullt utnyttjande först på 1800- och 1900-talen med utvecklingen av precisionstätningar och höghållfasta stålrör. Kärnidén är bedrägligt enkel: vätskor komprimeras inte på ett meningsfullt sätt under normala arbetstryck, så varje kraft du inför vid en punkt fortplantar sig omedelbart och jämnt till varannan punkt i systemet.

Tänk på ett grundläggande tvåcylindrigt exempel. Om du applicerar 100 N kraft på en kolv med en area av 1 cm² blir det resulterande trycket 100 N/cm² = 1 MPa. Anslut den lilla cylindern via ett vätskefyllt rör till en större cylinder med en yta på 100 cm², och samma tryck på 1 MPa verkar på hela ytan på 100 cm² – vilket ger en utgående kraft på 10 000 N. Systemet har multiplicerat kraften med en faktor 100 utan ytterligare energitillförsel. Avvägningen är förskjutning: den lilla kolven måste röra sig 100 mm för att flytta den stora kolven bara 1 mm. Energi sparas; kraften förstärks på bekostnad av hastighet och slaglängd.

Denna kraftmultiplikationsprincip är anledningen till att hydraulik dyker upp varhelst vikt och kompakthet spelar roll. En pneumatisk cylinder som arbetar vid 8 bar (0,8 MPa) producerar blygsam kraft eftersom lufttrycket är begränsat. En hydraulcylinder som arbetar vid 250 bar (25 MPa) – ett typiskt industriellt arbetstryck – levererar en kraft som är ungefär 30 gånger större från samma hålstorlek.

Kärnkomponenter i ett hydraulsystem

En komplett hydraulkrets består av flera inbördes beroende komponenter. Var och en spelar en specifik roll, och svaghet i alla länkar - en sliten tätning, en underdimensionerad ventil, en förorenad behållare - försämrar prestandan i hela systemet.

Reservoar

Reservoaren lagrar arbetsvätskan och tillåter luftbubblor och värme att skingras innan vätskan recirkuleras. Industriella reservoarer är dimensionerade till ungefär 2–3 gånger pumpens flöde per minut för att ge tillräcklig uppehållstid. En 50 L/min pump kombineras vanligtvis med en 100–150 L behållare. Reservoaren rymmer också andningsfilter, ett nivåsynglas, dräneringspluggar och ofta en temperaturmätare - vilket gör den till kretsens hälsoövervakningsnav.

Hydraulisk pump

Pumpen skapar inte tryck direkt; det skapar flöde. Trycket utvecklas bara när det flödet möter motstånd - en belastning, en ventil eller en blockerad väg. Tre pumptyper dominerar industriella och mobila applikationer:

• Kugghjulspumpar — enkel, låg kostnad, lämplig för tryck upp till ca 250 bar. Endast fast förskjutning.
• Vane pumpar — tystare än kugghjulspumpar, måttliga tryck upp till ungefär 175 bar, god volymetrisk verkningsgrad.
• Kolvpumpar — högsta verkningsgrad, kapabel till 350–700 bar, variabel förskjutning möjlig, föredragen för krävande industriell och mobil användning.

Kolvpumpar med variabelt deplacement är särskilt värdefulla i en hydraulisk kraftenhet eftersom de automatiskt minskar effekten när efterfrågan minskar, vilket minskar energiförbrukningen och värmegenereringen under dellastcykler.

Styrventiler

Ventiler är nervsystemet i en hydraulisk krets. Riktningsventiler (DCV) leder flödet till det ställdon som behöver det. Övertrycksventiler (PRV) täcker maximalt systemtryck – vanligtvis inställt 10–15 % över maximalt driftstryck – för att skydda komponenter från överbelastning. Flödeskontrollventiler mäter hastigheten med vilken vätska kommer in i eller ut från ett ställdon, vilket direkt styr ställdonets hastighet. Backventiler förhindrar återflöde. Proportionella ventiler och servoventiler lägger till fin elektronisk kontroll, vilket möjliggör sluten kretsläge eller kraftreglering med positioneringsrepeterbarhet bättre än 0,01 mm i precisionsapplikationer.

Ställdon

Ställdon omvandlar hydraulisk energi tillbaka till mekaniskt arbete. Linjära cylindrar producerar tryck- eller dragkraft; roterande hydraulmotorer producerar vridmoment och rotation. Cylinderns utgångskraft beräknas som F = P × A, så en cylinder med 100 mm hål (area ≈ 78,5 cm²) som arbetar vid 200 bar (20 MPa) utvecklas cirka 157 000 N — eller 16 ton — tryckkraft . Den kraftnivån från en elektrisk servomotor av motsvarande storlek skulle kräva en motor flera gånger större och tyngre.

Filter och vätskekonditionering

Kontaminering är den enskilt största orsaken till fel på hydrauliska komponenter – ansvarig för uppskattningsvis 70–80 % av alla förtida fel enligt data från vätskekraftsindustrin. Returledningsfilter, sugsilar och offline-filtreringssystem för njurslingor bibehåller renhetsnivåer. Servoventilapplikationer kräver vanligtvis ISO renhetsklass 16/14/11 eller bättre, vilket innebär färre än 1 300 partiklar större än 4 µm per milliliter vätska.

Vad är en hydraulisk kraftenhet och varför spelar den roll

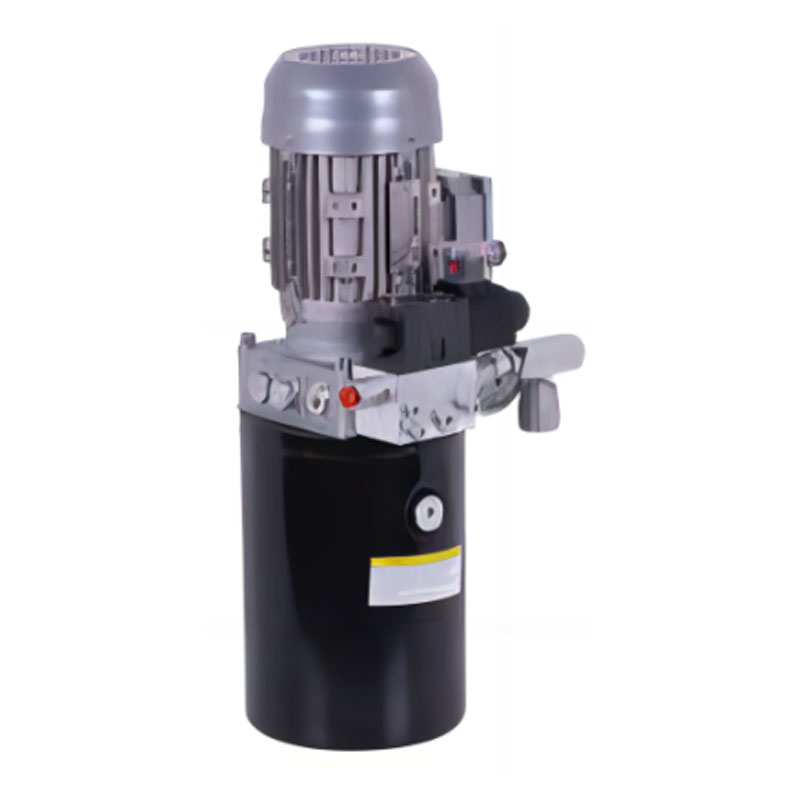

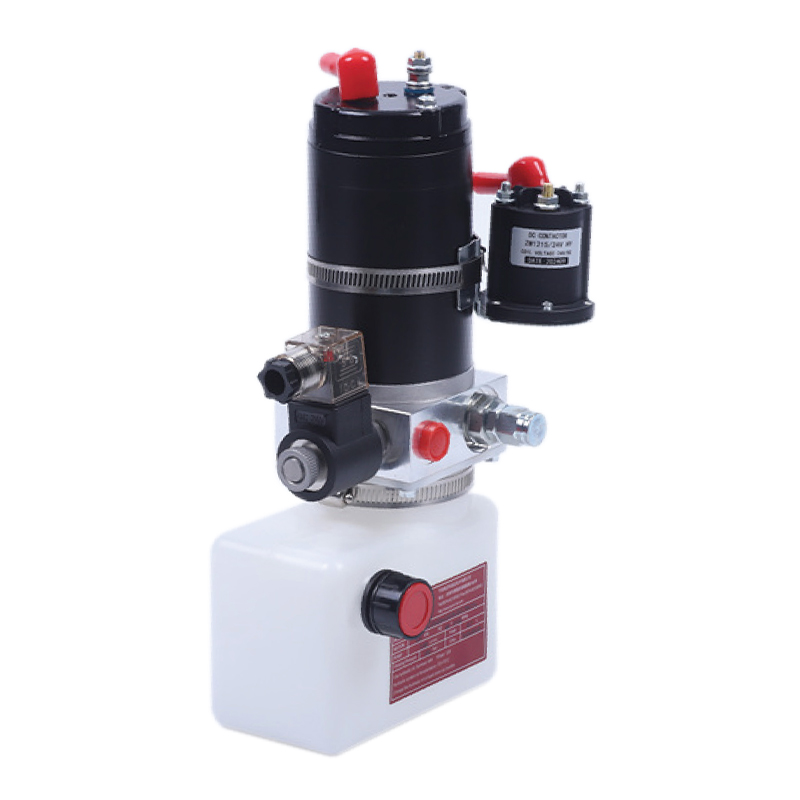

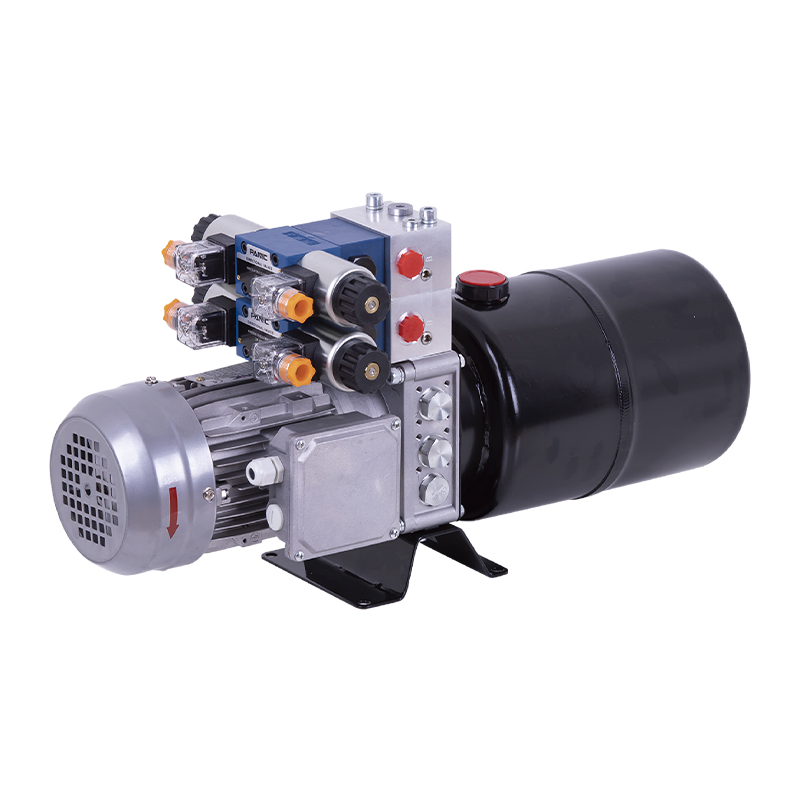

A Hydraulic Power Unit (HPU) – ibland kallat ett hydrauliskt kraftpaket – är en fristående enhet som integrerar behållaren, pumpen, drivmotorn (elmotor eller förbränningsmotor), övertrycksventil, filter, värmeväxlare och instrumentering i en enda förpackad enhet. Istället för att sprida dessa komponenter över en maskinram, konsoliderar HPU dem till ett konstruerat system som kan installeras, underhållas och bytas ut som en enhet.

HPU:er sträcker sig från kompakta bänkenheter som producerar 1–5 kW och arbetar vid 70–150 bar till multimegawatt industriella kraftenheter som driver stålverkspressar vid tryck över 400 bar. En industriell hydraulisk kraftenhet i mellanklassen kan para ihop en 30 kW elmotor med en 45 cc/varv axial kolvpump, en 200 L reservoar, en vattenkyld värmeväxlare som håller oljetemperaturen vid 45–55°C och ett 10 µm returledningsfilter – allt monterat på en integrerad stålram med pulverbelagd ram.

Viktiga specifikationer att utvärdera när du väljer en HPU

HPU-design involverar också val om redundans. Kritiska processer – offshore-plattformskontrollsystem, stålverksvalsverk, markstödutrustning för flygplan – använder ofta duplexa hydrauliska kraftenheter med två pumpar, där en arbetar och en står vid automatisk omkoppling. Driftstoppskostnaderna i dessa miljöer kan överstiga tiotusentals dollar per timme, vilket gör redundans ekonomiskt rationell även till betydande kapitalkostnader.

Hur trycket bygger, stabiliserar och kontrolleras

Att förstå tryckets dynamiska beteende – inte bara den statiska formeln – är avgörande för alla som designar eller felsöker hydrauliska system. Trycket slår inte bara på. Den stiger, toppar, oscillerar och stabiliseras i mönster som beror på pumptyp, ventilresponshastighet, ledningslängder och vätskekompressibilitet.

Tryckspikar och vattenhammare

När en riktningsventil stänger snabbt, har rörelsemängden av rörlig vätska ingenstans att ta vägen. Resultatet är en trycktransient - en spik - som kan nå 2–5 gånger drifttrycket i stationärt tillstånd på under 5 millisekunder. Ett system som körs på 200 bar kan se transienta toppar över 500 bar. Dessa spikar tröttar ut slangkopplingar, spricker grenrörsblock och förstör tätningar under upprepade cykler. Designers motverkar dem med tryckackumulatorer (som absorberar energispiken), långsamt stängande ventiler eller pilotstyrda backventiler med kontrollerade öppningshastigheter.

Övertrycksventilens roll

Varje hydraulsystem måste ha en övertrycksventil (PRV) inställd under den svagaste komponentens nominella tryck. Om ett ställdon når slutet av slaget med pumpen fortfarande igång, skulle trycket annars stiga tills något går sönder. PRV:n öppnar när trycket överstiger sitt börvärde och förbigår flödet tillbaka till tanken. Detta är inte ett normalt drifttillstånd - en PRV som öppnar kontinuerligt slösar energi som värme och signalerar ett systemdesign eller driftsproblem. Den korrekta designen dirigerar PRV-flödet endast under äkta överbelastningshändelser, och håller det stängt större delen av tiden.

Ackumulatorer: Lagrar hydraulisk energi

En hydraulisk ackumulator är ett tryckkärl som innehåller en förladdad gas (nästan alltid kväve) separerad från hydraulvätskan av en blåsa, kolv eller membran. När systemtrycket överstiger gasförladdningen, komprimerar vätskan gasen och lagrar energi. När trycket sjunker - under en efterfrågan eller pumpfel - expanderar gasen och trycker vätska tillbaka in i kretsen. Ackumulatorer har tre huvudfunktioner: energilagring för toppbehovstillskott, nödtrycksförsörjning för säker avstängningsaktivering och pulsationsdämpning. En 20 L blåsackumulator förladdad till 150 bar kan ge ett kortvarigt flödestillskott på 8–12 L vid systemtryck – tillräckligt för att fullborda en säkerhetskritisk ventilrörelse även efter pumpbortfall.

Hydraulvätska: Mediet som får allt att fungera

Vätskan i ett hydraulsystem är inte bara ett kraftöverföringsmedium. Den smörjer samtidigt varje rörlig yta inuti pumpen, ventiler och ställdon, transporterar bort värme från heta punkter, skyddar metallytor från korrosion och suspenderar föroreningspartiklar tills de når ett filter. Att välja fel vätska eller låta den brytas förstör komponenter snabbare än nästan någon annan enskild faktor.

Viskositet och dess temperaturberoende

Viskositet är den mest kritiska vätskeegenskapen. De flesta industriella hydrauliska kraftenheter specificerar ISO VG 46 mineralolja — en viskositetsgrad på 46 centistokes (cSt) vid 40°C. När temperaturen stiger till 80°C sjunker viskositeten till ungefär 12 cSt; vid 20°C kan det vara 100 cSt eller högre. Att arbeta under minimiviskositeten orsakar metall-till-metall-kontakt och snabbt slitage; drift över maximal viskositet orsakar kavitation, trög respons och högt pumpinloppsvakuum. De flesta system riktar in sig på 25–54 cSt vid pumpinloppet för optimal balans.

Vätsketyper och deras tillämpningar

• Mineralolja (ISO VG 32–68) — den vanligaste, bra smörjförmåga och stabilitet, kostnadseffektiv, inte brandbeständig.
• Vattenglykol (HF-C) — Brandbeständig, används nära ugnar och pressgjutmaskiner, minskar pumpens livslängd med 30–40 % jämfört med mineralolja.
• Fosfatester (HF-D) — Utmärkt brandmotstånd, som används i flygplan och kraftgenerering. kräver speciella tätningsmaterial (EPDM, PTFE) och dedikerad vätskehantering.
• Biologiskt nedbrytbara estrar (HETG, HEES) — Används i miljökänsliga områden som skogsbruk, marin och livsmedelsförädling. nedbryts biologiskt under 28 dagar i jord; typiskt 3–5× kostnaden för mineralolja.
• Vätskor med högt vatteninnehåll (HWCF, 95 % vatten) — mycket låg kostnad och brandbeständig, men dålig smörjighet kräver komponentnedsättning och frekvent vätskebyte.

Vätskekontamination och övervakning

Partikelräknare, fuktsensorer och viskositetsanalysatorer installeras nu rutinmässigt på större hydrauliska kraftaggregat som en del av tillståndsövervakningsprogram. Online-partikelräknare som tar prov på returledningsvätska kan upptäcka ett försämrat pumplager veckor innan det misslyckas katastrofalt - vilket leder till planerade underhållsfönster snarare än nödstopp. Vattenhalt över 0,05 % i mineralolja emulgerar vätskan, förstör oljefilmen på lagerytor och främjar rost. Även 500 ppm (0,05 %) vatten har visat sig minska utmattningstiden för rullager med upp till 75 %.

Typer av hydrauliska system och hur de skiljer sig

Alla hydraulsystem är inte konfigurerade på samma sätt. Kretsarkitekturen avgör hur effektivt ström används, hur lyhört systemet känns och hur det hanterar samtidiga krav från flera ställdon.

Open-Centre vs. Closed-Centre-system

I ett system med öppet centrum cirkulerar vätska kontinuerligt tillbaka till tanken genom riktningsventilerna när inget manöverdon rör sig. Detta är enkelt och billigt men slösar hela tiden energi. I ett system med slutet centrum är pumpeffekten ingenstans användbar när ställdonen är inaktiva - så pumpen måste antingen vara avlastad, stoppad eller systemet utrustas med en tryckkompenserad pump med variabelt deplacement som reducerar uteffekten till nästan noll flöde. Moderna industriella HPU:er använder nästan uteslutande slutna kretsar med pumpar med variabelt deplacement , vilket minskar tomgångsströmförbrukningen med 60–85 % jämfört med alternativ med fast deplacement med öppet centrum.

Lastavkännande system

Ett lastkännande (LS) hydraulsystem övervakar kontinuerligt trycket som krävs av det högsta kravet ställdonet och beordrar pumpen att leverera precis tillräckligt med tryck och flöde för att möta detta behov plus en liten marginal (vanligtvis 15–25 bar över lasttrycket). Pumpen går aldrig hårdare än nödvändigt. Lastavkännande system är standard på modern mobil utrustning – grävmaskiner, kranar, jordbruksmaskiner – där lasten varierar dramatiskt sekund till sekund och bränsleeffektiviteten direkt påverkar driftsekonomin. En lastavkännande grävmaskin kan förbruka 15–25 % mindre bränsle än en likvärdig maskin med fast tryck vid samma arbetscykel.

Elektrohydrauliska system

Elektrohydrauliska system ersätter mekanisk eller pilothydraulisk ventilmanövrering med elektroniska solenoider, proportionella ventiler eller servoventiler som styrs av PLC:er eller dedikerade rörelsekontroller. Detta möjliggör programmerbara kraft- och positionsprofiler, dataloggning, feldiagnostik och integration med industriautomationsnätverk. I formsprutningsmaskiner upprätthåller elektrohydraulisk servostyrning insprutningstrycket inom ±1 bar från börvärdet och positionen till inom 0,05 mm – egenskaper som förändrar produktkvalitet och repeterbarhet. Hydraulic Power Unit i dessa installationer innehåller vanligtvis motorer med variabel hastighet (VSD), där elmotorns hastighetsspår kräver direkt, vilket ytterligare minskar energianvändningen med 30–50 % jämfört med HPU-konstruktioner med fast hastighet.

Verkliga tillämpningar där hydrauliskt tryck är oumbärligt

Hydraultryck förekommer inom ett bredare spektrum av industrier än vad de flesta inser. Krafttätheten och kontrollerbarheten som hydrauliken ger är helt enkelt inte replikerad av någon annan teknik till jämförbar kostnad och skala.

• Bygg och schakt — En 20-tons grävmaskin använder ett hydrauliskt tryck på 350 bar för att utöva över 150 kN grävkraft. Hela bommen, armen, skopan och svängfunktionsuppsättningen drivs av en enda hydraulisk kraftenhet integrerad i maskinens chassi.
• Industriell pressning och formning — Hydrauliska metallformningspressar arbetar från 100 till 80 000 ton kraft. En smidespress på 5 000 ton är fysiskt omöjlig med någon annan teknik i motsvarande storlek.
• Offshore olja och gas — Hydrauliska undervattenskontrollsystem arbetar med upp till 690 bar för att aktivera utblåsningsskydd och julgransventiler på vattendjup som överstiger 3 000 m. Ytan HPU är konstruerad med full redundans och kontinuerlig övervakning.
• Flyg och rymd — Hydrauliksystem för kommersiella flygplan fungerar vanligtvis vid 207 bar (3 000 psi), med nästa generations flygplan som flyttar till 345 bar (5 000 psi) för att minska rör- och ställdonsvikten. Flygkontrollytor, landningsställ och bromsar beror alla på hydraultrycket.
• Bearbetning av stål och metall — Valsverk använder hydraulisk spaltkontroll (HGC) för att hålla valsgapet inom 10 µm, vilket direkt kontrollerar bandtjockleken. HPU:er för valsverk kan leverera 1 000–5 000 l/min vid 250–350 bar.
• Marin och skeppsbyggnad — Styrinrättningar på stora fartyg använder hydrauliska kolvar för att vrida roder som väger hundratals ton. Lucklock och kransystem på lastfartyg är helt hydrauliskt drivna.
• Formsprutning — Hydrauliska klämkrafter på stora formsprutningsmaskiner når 5 000 ton eller mer och håller formhalvorna stängda mot insprutningstrycket från smält plast på upp till 2 000 bar.

Vanliga hydrauliska tryckproblem och deras underliggande orsaker

När ett hydraulsystem underpresterar eller misslyckas, ser symtomen ofta lika ut på ytan - långsamma ställdon, oberäkneliga rörelser, överdrivet ljud, överhettning - men grundorsakerna skiljer sig åt. Feldiagnostik leder till att dyra komponenter ersätts som inte är själva problemet.

Lågt eller instabilt tryck

Möjliga orsaker inkluderar en sliten pump med högt internt läckage (kontrollera volymetrisk verkningsgrad – allt under 85 % på en kolvpump indikerar slitage), en tryckavlastningsventil inställd för lågt eller fastnat delvis öppen, intern ventilslidslitage som tillåter läckage över portar eller cylindertätningsfel som förbi vätska från kolvens högtryckssida till stavsidan. Ett systematiskt trycktest i varje steg i kretsen - pumputlopp, efterventil, vid ställdonet - isolerar snabbt felet.

Överdriven värme

Hydraulvätska över 65–70°C bryts snabbt ned. Vätskelivslängden halveras med varje 10°C över 60°C. Värmegenerering orsakas alltid av tryckfall över en begränsning - en delvis stängd ventil, ett igensatt filter, en underdimensionerad ledning eller en övertrycksventil som öppnar för ofta. Om värmeväxlaren går kontinuerligt med kapacitet har systemet ett grundläggande energieffektivitetsproblem , inte bara ett kylningsproblem. Pumpar med variabelt deplacement, lastkännande kontroller och ledningar med rätt storlek åtgärdar grundorsaken; att lägga till en större kylare behandlar bara symtomen.

Kavitation och luftning

Kavitation uppstår när det lokala vätsketrycket sjunker under dess ångtryck och bildar ångbubblor som imploderar våldsamt när trycket återhämtar sig - genererar ljud som grus i en plåtburk och eroderar metallytor med hastigheter på flera mikrometer per timme. Luftning introducerar luftbubblor från reservoarskum, en läckande sugledningsfog eller en låg vätskenivå. Båda tillstånden förstör pumpar snabbt och orsakar svampigt, oförutsägbart ställdonsbeteende. Pumpinloppsvakuum över 0,3 bar (225 mmHg) är en pålitlig tidig varningsindikator för risk för begynnande kavitation.

Externt läckage

Tätningsfel vid cylinderstångstätningar, slangkopplingar och ventilkroppsytor är det mest synliga hydrauliska problemet. Även ett litet externt läckage – 1 droppe per sekund – uppgår till ungefär 2–3 liter per dag och över 700 liter per år. Utöver vätskekostnaden skapar externa läckor brandrisker (olja som finfördelas på en het yta antänds vid cirka 150°C för mineralolja), miljöföroreningar och halkrisker. De flesta tätningsfel går tillbaka till alltför höga trycktransienter, förorenad vätska som angriper tätningselastomerer eller felaktigt val av tätningsmaterial för vätsketypen.

Energieffektivitet i moderna hydrauliska kraftaggregat

Hydraulik har historiskt kritiserats för dålig energieffektivitet jämfört med elektriska enheter. Denna kritik gällde för system med fast deplacement och fast hastighet där pumpen gick med full kapacitet oavsett efterfrågan. Moderna hydrauliska kraftaggregatkonstruktioner har stängt det gapet väsentligt genom pumpar med variabelt deplacement, drivmotorer med variabel hastighet, lastkännande kontroller och regenerativa kretsar.

En servostyrd hydraulisk drivning med variabel hastighet - som kombinerar en servomotor med en pump med fast slagvolym - kan matcha energieffektiviteten hos en direkt elektrisk drivning på många arbetscykler samtidigt som hydraulikens kraftdensitet, följsamhet och överbelastningstolerans bibehålls. Inom formsprutning visar VSD-HPU-retrofitprojekt konsekvent energibesparingar på 40–60 % jämfört med äldre HPU-installationer med fast hastighet, med återbetalningsperioder på 18–36 månader.

Regenerativa hydrauliska kretsar återfångar energi under cylinderindragning - särskilt värdefulla i vertikala presstillämpningar där en tung kolv sjunker under gravitationen. Genom att leda returflödet genom en hydraulmotor som är ansluten till pumpaxeln, återvinner systemen 20–40 % av den potentiella energin som en konventionell krets helt enkelt skulle dumpa över en avlastningsventil som värme.

Den hydrauliska ackumulatorn spelar också en effektivitetsroll: genom att lagra energi under perioder med låg efterfrågan och släppa ut den under hög efterfrågan, tillåter en ackumulator av rätt storlek en mindre, mer effektiv HPU att tjäna samma toppbelastning – vilket minskar både kapitalkostnaden och driftskostnaden för energi samtidigt.

Underhållsmetoder som förlänger hydraulsystemets livslängd

Ett välskött hydraulsystem uppnår regelbundet 20–30 års produktiv livslängd. Försummade system misslyckas i förtid, ofta med dyra sidoskador - en kaviterande pump som förstör nedströmsventiler vid samma felhändelse, eller en förorenad servoventil som tar sin egen borrning och skickar nötande spån till nästa komponent.

1. Vätskeprovtagning och analys var 500–1 000:e drifttimme — Partikelantal, vattenhalt, viskositet, syratal och slitagemetallkoncentrationer berättar hela tillståndshistorien innan problem blir misslyckanden.
2. Filterelementbyte vid differenstrycksindikator, inte bara enligt ett kalenderschema — ett lätt belastat system kan köras 2 000 timmar mellan byten; ett hårt belastat system kan behöva bytas efter 500 timmar.
3. Reservoar inspection and cleaning at every major fluid change — Slam och lack samlas på reservoarväggar och dräneringspluggar och släpper ut partiklar i färsk vätska.
4. Slanginspektion var 6:e månad — Hydraulslangen har en begränsad utmattningslivslängd oavsett skickets utseende. De flesta tillverkare rekommenderar en maximal livslängd på 6 år från tillverkningsdatum eller 4 år i drift, beroende på vad som inträffar först.
5. Tryckavlastningsventil testar årligen — PRVs kan driva, sticka eller tjattra. En PRV som öppnar 20 bar under börvärdet slösar energi och begränsar systemets prestanda; en som håller sig stängd tillåter systemövertryck under ställdonets stopp.
6. Värmebild under drift — Infraröda kameror identifierar snabbt hot spots vid delvis blockerade ventiler, högresistansarmaturer eller nedsmutsning av värmeväxlare som temperaturmätare ensamma inte kan lokalisera.

Proaktivt underhåll på en hydraulisk kraftenhet är nästan alltid billigare än reaktiv reparation. Ett pumpbyte på en 200 kW HPU kan kosta £8 000–15 000 i delar och arbete. Den förlorade produktionen under oplanerad stilleståndstid i väntan på reservdelar och ingenjörer överstiger vanligtvis 50 000 £ per dag i industrier med kontinuerlig process – vilket gör även aggressiva förebyggande underhållsprogram mycket kostnadseffektiva.
