Hur fungerar ett hydraulsystem? Komplett guide

Hur ett hydraulsystem fungerar: det korta svaret

Ett hydraulsystem fungerar genom att använda trycksatt vätska - nästan alltid olja - för att överföra kraft från en punkt till en annan. När en pump sätter vätskan under tryck, verkar det trycket lika i alla riktningar i en sluten krets. Manöverdon som cylindrar eller motorer omvandlar det vätsketrycket tillbaka till mekanisk kraft eller rörelse. Resultatet är ett system som kan flytta enorma laster med exakt kontroll, med hjälp av relativt kompakta komponenter.

Denna princip är grundad i Pascals lag, som säger att tryck som appliceras på en innesluten vätska överförs oförminskad i alla riktningar. En kraft av rättvisa 100 N applicerad över 1 cm² skapar ett tryck på 10 MPa — och samma tryck som verkar på en 100 cm² cylinderyta levererar 100 000 N utgående kraft. Den kraftförökningen är exakt varför hydraulik dominerar tung industri, anläggningsutrustning, flyg och tillverkning.

Varje hydraulsystem, från en enkel verkstadspress till en komplex mekanism för landningsställ för flygplan, delar samma grundläggande arkitektur: en kraftkälla, en pump, en vätskebehållare, styrventiler, ställdon och en returväg. Att förstå varje element förklarar varför hydraulsystem är så tillförlitliga och varför de förblir den föredragna lösningen när både hög kraftdensitet och kontrollerbarhet krävs.

Rollen för Hydraulisk kraftenhet

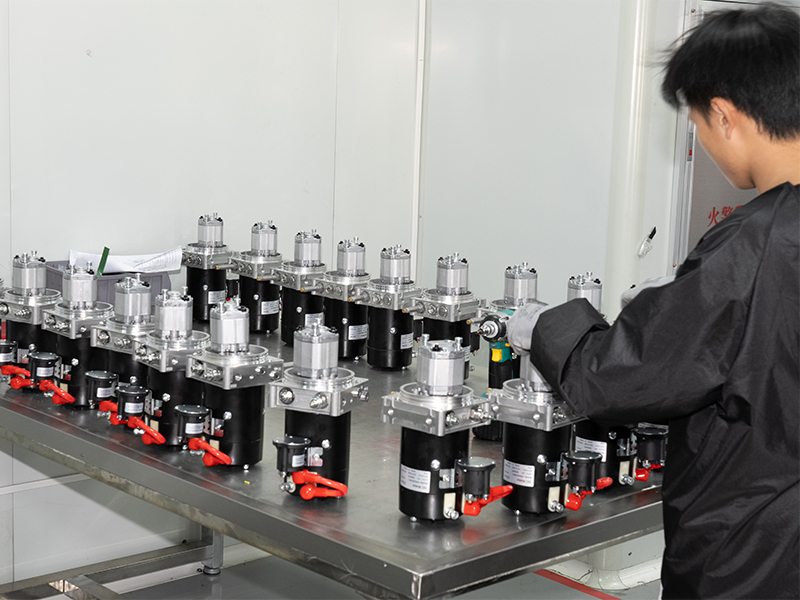

Den Hydraulic Power Unit (HPU) är hjärtat i alla hydrauliska system. Det är en fristående enhet som genererar, konditionerar och tillför trycksatt hydraulvätska till resten av kretsen. En standard hydraulisk kraftenhet kombinerar en vätskebehållare, en elmotor eller förbränningsmotor, en hydraulpump, en övertrycksventil, ett filter och instrumentering – allt monterat på en enda bottenplatta eller ram.

När motorn driver pumpen sugs vätska från behållaren och trycksätts innan den skickas in i systemets matningsledning. Övertrycksventilen fungerar som ett säkerhetstak som förhindrar att trycket överstiger systemets konstruktionsklassificering - vanligtvis mellan kl. 150 bar (2 175 psi) och 350 bar (5 075 psi) för industriella HPU:er, även om specialiserade enheter kan nå 700 bar eller mer. Om efterfrågan på ställdon sjunker, minskar en tryckkompenserad pump sin effekt automatiskt, vilket sparar energi och minskar värmeutvecklingen.

Den reservoir in a Hydraulic Power Unit serves more than simple storage. It allows entrained air to separate from the fluid, dissipates heat, and provides a gravity-assisted return flow. Reservoir volume is typically sized at två till tre gånger pumpens flöde per minut — så en 20 L/min pump skulle paras med en 40–60 L reservoar som baslinje. Större termiska belastningar eller applikationer med hög driftcykel pressar det förhållandet högre.

Moderna hydrauliska kraftenheter innehåller i allt högre grad motorer med variabel hastighet (VSD). Genom att matcha motorhastigheten till faktisk systembehov kan en VSD-utrustad HPU minska energiförbrukningen med 30 till 60 procent jämfört med en enhet med fast hastighet som körs med konstant tryck. För anläggningar som kör hydraulsystem flera skift per dag, innebär detta betydande driftskostnadsbesparingar under en maskins livslängd.

Nyckelkomponenter som finns inuti en hydraulisk kraftenhet

• Reservoar: Lagrar vätska, tillåter luftseparering och underlättar värmehantering.
• Pump: Omvandlar mekanisk energi till vätskeflöde och tryck – växel-, skovel- eller kolvtyper beroende på tryck- och flödeskrav.
• Primär motor: Elmotor eller motor som driver pumpaxeln.
• Övertrycksventil: Öppnas för att leda tillbaka överskottsflödet till tanken när systemtrycket överstiger börvärdet.
• Filterenhet: Avlägsnar partikelföroreningar, vanligtvis klassade till 10–25 mikron för standard industribruk.
• Värmeväxlare (tillval): Luftkyld eller vattenkyld enhet som håller vätsketemperaturen inom det rekommenderade driftintervallet, vanligtvis 40–60 °C.
• Instrumentering: Tryckmätare, temperatursensorer, nivåindikatorer och filterdifferenstrycksindikatorer ger operatörerna synlighet i realtid.

Pascals lag: Fysiken bakom varje hydraulsystem

Blaise Pascal formulerade sin princip på 1600-talet, och den är fortfarande grundfysiken i varje hydraulsystem som är i drift idag. Lagen säger: tryck som utövas var som helst i en instängd inkompressibel vätska överförs lika och oförminskad i alla riktningar genom hela vätskan.

Rent praktiskt betyder detta att en liten pump och motor kan generera tillräckligt med ledningstryck för att driva en cylinder med en ytarea hundratals gånger större. Tänk på ett grundläggande exempel: en pump levererar vätska vid 200 bar (20 MPa). En cylinder med en håldiameter på 100 mm har en kolvarea på cirka 78,5 cm². Kraftutmatning är lika med tryck multiplicerat med area — 20 MPa × 78,5 cm² = 157 000 N, eller ungefär 16 ton tryckkraft . Den cylindern kanske bara väger 15 kg och får plats i ett utrymme som är mindre än en handbagage.

Detta kraft-till-storlek-förhållande är oöverträffat av pneumatiska eller elektromekaniska alternativ vid likvärdiga belastningar. En liknande klassad elektrisk linjär ställdon skulle kräva en mycket tyngre och större motor-växellåda. Pneumatiska cylindrar som arbetar med typiskt verkstadslufttryck (6–8 bar) skulle behöva håldiametrar många gånger större för att uppnå samma utgående kraft. Hydraulikens densitetsfördel är varför grävmaskiner, formsprutningsmaskiner, flygkontroller för flygplan och hydrauliska pressar alla förblir hydrauliskt drivna årtionden efter att elektriska alternativ blev genomförbara för lättare uppgifter.

Typer av hydraulpumpar och hur de genererar tryck

Den pump is the only active energy-conversion component in a hydraulic circuit. Its job is straightforward: create flow. Pressure only develops when that flow encounters resistance — from actuator loads, valve restrictions, or line friction. Understanding pump types clarifies a lot about system performance and design choices.

Kugghjulspumpar

Externa kugghjulspumpar är de enklaste och mest kostnadseffektiva hydraulpumparna. Två ingripande kugghjul roterar inuti ett hus med nära tolerans. Vätska fyller utrymmena mellan kugghjulen på inloppssidan, bärs runt husets omkrets och pressas ut på utloppssidan när tänderna griper in igen. Kugghjulspumpar är enheter med fast deplacement — de rör sig med samma volym per varv oavsett tryck. De fungerar tillförlitligt upp till ca 250 bar och används ofta i jordbruksmaskiner, vedklyvar och mobil utrustning där kostnad och enkelhet betyder mest.

Vane pumpar

Skovelpumpar använder fjäderbelastade eller tryckbelastade skovlar som glider in och ut ur slitsar i en roterande rotor. När rotorn vrider sig inuti en excentrisk kamring, expanderar kamrarna mellan bladen på inloppssidan (drar in vätska) och drar ihop sig på utloppssidan (utdrivande vätska). Vinkelpumpar levererar jämnare flöde med lägre ljudnivå än kugghjulspumpar och är vanliga i verktygsmaskiner och industripressar som arbetar vid upp till 175 bar .

Kolvpumpar

Axiella och radiella kolvpumpar är högpresterande arbetshästar inom industriell och mobil hydraulik. Flera kolvar anordnade runt en central axel rör sig fram och tillbaka när axeln roterar, drar in vätska på bakslaget och driver ut det i framåtslaget. Axiella kolvpumpar med variabelt deplacement kan justera sin effekt genom att ändra vickplattans vinkel, vilket gör dem idealiska för lastkännande och tryckkompenserade kretsar. De fungerar tillförlitligt kl 350–500 bar och erbjuder volymetriska verkningsgrader över 95 procent. De är standardvalet för grävmaskiner, formsprutningsmaskiner och installationer av hydrauliska kraftaggregat som kräver precisionskontroll.

Hydraulventiler: Styr riktning, tryck och flöde

Ventiler styr vad som händer mellan den hydrauliska kraftenheten och ställdonen. De bestämmer vilket ställdon som tar emot flöde, vid vilket tryck och med vilken hastighet. Utan ventiler skulle ett hydraulsystem inte ha någon styrbarhet - bara rå, ostyrd kraft.

Riktningsstyrventiler

Riktningsventiler (DCV) leder trycksatt vätska till önskad port på en cylinder eller motor. En 4/3 riktningsventil — fyra portar, tre lägen — är den vanligaste typen inom industriell hydraulik. I sitt mittläge (neutralt) kan flödet blockeras, riktas till tanken eller tillåtas flyta, beroende på vald centrumkonfiguration. Solenoidmanövrerade DCV kopplas in 15–50 millisekunder , vilket gör dem lämpliga för snabba, repeterbara automatiserade cykler. Proportionella DCVs modulerar spolens position kontinuerligt, vilket möjliggör mjuk hastighetskontroll snarare än abrupt på/av-omkoppling.

Tryckregleringsventiler

Övertrycksventiler anger det maximala systemets trycktak. Reduktionsventiler upprätthåller ett lägre, konstant tryck i en sekundär krets. Sekvensventiler utlöser ett andra ställdon först efter att den första kretsen når ett inställt tryck - användbart vid klämning och formning av sekvenser. Motbalansventiler håller en last på plats genom att kräva ett minimalt pilottryck innan ställdonet sänks, vilket förhindrar okontrollerad sänkning under gravitationen.

Flödeskontrollventiler

Flödeskontrollventiler begränsar vätskeflödet för att reglera ställdonets hastighet. En enkel nålventil skapar en justerbar öppning. Tryckkompenserade flödeskontroller upprätthåller en konstant flödeshastighet oavsett belastningsvariationer — om en belastning ökar och systemtrycket stiger, justeras kompensatorn automatiskt för att hålla flödet (och därför ställdonets hastighet) konstant. Detta är kritiskt i applikationer som pressmatningsaxlar eller transportörer där konstant hastighet är viktig oavsett lastfluktuationer.

Hydrauliska ställdon: Omvandlar vätsketrycket till arbete

Manöverdon är där hydraulisk energi blir användbart mekaniskt arbete. Två huvudkategorier täcker de allra flesta applikationer: linjära ställdon (cylindrar) och roterande ställdon (hydraulmotorer).

Hydraulcylindrar

En hydraulcylinder omvandlar vätsketrycket till linjär kraft och rörelse. Trycksatt vätska kommer in i lockets ände, trycker på kolven och förlänger stången. För att dras tillbaka kommer vätska in i stavänden. Eftersom staven upptar en del av stavändeområdet, förlängningskraften överstiger alltid indragningskraften vid samma tryck — ett konstruktionsövervägande som måste beaktas vid fastspännings-, formnings- och lyftapplikationer.

Cylindertyper inkluderar dragstångscylindrar (enkla att underhålla, allmänt tillgängliga i standardhålstorlekar från 25 mm till 200 mm), svetsade cylindrar (kompakta, högre tryckklasser) och teleskopcylindrar (flera kapslade steg för lång slaglängd i kort kollapsad längd, vanligt i tippbilar och tippvagnar). Kraftiga cylindrar som används i hydrauliska pressar hanterar rutinmässigt krafter som överstiger 500 ton .

Hydrauliska motorer

Hydraulmotorer omvandlar vätskeflöde och tryck till kontinuerlig roterande rörelse. Växelmotorer, skovelmotorer och kolvmotorer speglar sina pumpmotsvarigheter i design men arbetar i omvänd energiomvandling. Radialkolvmotorer med högt vridmoment och låg hastighet används i hjuldrifter, vinschar och transportörer där direkt koppling till lasten eliminerar växellådor. En hjulmotor på en stor gruvlastbil kan leverera över 10 000 Nm vridmoment från ett paket som får plats inuti själva hjulnavet.

Hydraulvätska: varför det betyder mer än de flesta inser

Hydraulvätska är inte bara mediet som bär trycket – det är samtidigt smörjmedlet för varje pump, ventil och ställdon i kretsen. Dess val påverkar direkt systemets effektivitet, komponentlivslängd och felrisk. Att använda fel vätska, eller att låta en bra vätska brytas ned, är en av de främsta orsakerna till fel på hydraulsystemet i fält.

Mineraloljebaserade vätskor (kvaliteterna ISO VG 46 och ISO VG 68 är de vanligaste) används i de flesta industriella och mobila hydraulsystem. De erbjuder utmärkt smörjbarhet, bra termisk stabilitet och bred kommersiell tillgänglighet. ISO VG 46 är standardvalet för de flesta industriella HPU-installationer som arbetar mellan 20–50 °C omgivningstemperatur.

I applikationer nära öppen låga, heta ytor eller i miljöer där brandrisk är ett regulatoriskt problem - stålverk, pressgjutning, underjordisk gruvdrift - är brandbeständiga vätskor obligatoriska. Alternativen inkluderar vatten-glykolblandningar (HFC), fosfatestrar (HFD) och biologiskt nedbrytbara vegetabiliska vätskor. Var och en kommer med specifika kompatibilitetskrav för tätningar, beläggningar och metaller. Fosfatestervätskor angriper till exempel polyuretan-tätningar och kräver komplett systemspolning och tätningsbyte vid byte från mineralolja.

Vätskeföroreningar orsakar uppskattningsvis 70–80 procent av fel i hydraulsystemet. Partikelföroreningar - metallslitageskräp, intagen smuts, gjutsand - fungerar som ett slipmedel i pump- och ventilspel mätt i mikron. ISO renhetskoder (ISO 4406) klassificerar föroreningsnivåer efter partikelantal per milliliter i tre storleksområden. De flesta tillverkare av kolvpumpar kräver en flytande renhet på ISO 16/14/11 eller bättre för att behålla garantins giltighet. För att uppnå och bibehålla den nivån krävs högeffektiva returledningsfilter, luftningsfilter på reservoarfyllningspunkter och regelbundna oljeprovningsprogram.

Hur en komplett hydraulkrets fungerar steg för steg

Att spåra vätska genom en komplett arbetskrets gör interaktionen mellan alla komponenter tydlig. Följande beskriver ett typiskt industrihydrauliksystem med öppet centrum som drivs av en hydraulisk kraftenhet som driver en dubbelverkande cylinder.

1. Vätska i vila i behållaren. Den HPU motor is off. Fluid sits in the tank at atmospheric pressure, conditioned and filtered from the previous cycle.
2. Motorn startar, pumpen drar vätska. Den electric motor drives the pump shaft. The pump creates a low-pressure zone at its inlet, drawing fluid through the suction strainer and into the pump housing.
3. Pumpen trycksätter matningsledningen. Den pump displaces fluid into the pressure line. Because the directional valve is in its neutral (center) position, flow circulates back to tank through the unloaded center passage at low pressure — minimizing energy consumption during standby.
4. Operatör eller styrsystem signalerar riktningsventilen. En solenoid växlar ventilsliden, ansluter pumpens matningsledning till cylinderns lockände och ansluter stavändesporten till returledningen.
5. Cylindern skjuter ut under belastning. Trycksatt vätska kommer in i lockets ände och skapar kraft på kolvytan. Cylindern sträcker sig och förskjuter vätska från stavänden tillbaka genom ventilen och in i returledningen.
6. Systemtrycket stiger för att möta belastningsmotståndet. Om lasten är tung stiger systemtrycket tills kraftbalansen är uppfylld. Om efterfrågan överstiger övertrycksventilens börvärde, öppnar övertrycksventilen och leder överskottsflödet till tanken, vilket förhindrar övertryck.
7. Returvätska passerar genom filtret och värmeväxlaren. Vätska som kommer tillbaka från ställdonet passerar genom returledningsfiltret och tar bort föroreningar som förvärvats under arbetscykeln. Om en värmeväxlare är monterad hanteras vätsketemperaturen här.
8. Vätskan går tillbaka till behållaren, cykeln upprepas. Konditionerad vätska kommer in i reservoaren igen, luft separeras och vätskan är redo för nästa behov.

Öppet center vs. Stängt center hydrauliska system

Den terms open-center and closed-center describe what happens to flow when all directional valves are in their neutral (unactuated) position. This distinction has significant consequences for system efficiency, response, and design complexity.

Open-Center-system

I ett system med öppet centrum cirkulerar pumpflödet tillbaka till behållaren genom riktningsventilernas öppna mittpassager när inget manöverdon används. Pumpen går med lågt tryck i standby, vilket minskar värmeutveckling och pumpslitage. Kugghjulspumpar med fast deplacement är väl lämpade för öppna kretsar. Detta är den dominerande arkitekturen inom jordbrukstraktorer, gaffeltruckar och enklare mobil utrustning.

Slutna-center-system

I ett slutet system är alla ventilportar blockerade i neutralläge. Pumpen måste vara variabelt deplacement (eller använda en ackumulator) för att undvika dödläge vid fullt tryck mot blockerade portar. Tryckkompenserade variabla kolvpumpar är standardparningen - de minskar till nästan noll flöde när inget ställdonbehov finns, vilket bibehåller inställt tryck till minimal energikostnad. System med stängt centrum stöder flera oberoende ställdon som arbetar samtidigt vid olika tryck, vilket gör dem till standarden i komplexa industrimaskiner, servohydrauliska testsystem och avancerade hydrauliska kraftenheter för tillverkningsautomation.

Verkliga tillämpningar som är beroende av hydrauliska system

Den diversity of hydraulic applications reflects the technology's unique combination of high force density, controllability, and reliability in harsh environments.

Bygg- och schaktutrustning

En 30-tons grävmaskin kan ha fem eller flera oberoende kontrollerade hydraulkretsar – bom, arm, skopa, svängning och färd – alla försörjda av en eller två HPU:er som producerar kombinerade flöden av över 400 l/min vid 350 bar . Hydraulsystemet gör det möjligt för förare att samtidigt svänga överbyggnaden samtidigt som bommen sänks och skopan kröks – en treaxlig koordinerad rörelse som skulle vara nästan omöjlig med mekaniska länkar. Bandschaktare, hjullastare, väghyvlar och hydrauliska stenbrytare är alla beroende av samma grundläggande hydrauliska principer.

Industripressar och formningsmaskiner

Metallstämplingspressar, smideshammare, djupdragningspressar och gummiformpressar förlitar sig alla på hydrauliska system för sin primära kraftgenerering. En stor hydraulisk smidespress kan utvecklas 80 000 kN (8 000 ton) av formande kraft. Hydraulkraftsenheten för en sådan press är en betydande installation - ofta flera pumpaggregat med kombinerade motoreffekter som överstiger 1 000 kW - men pressens slaghastighet och kraft kan kontrolleras med precision på millimeternivå genom servoproportionella ventilkretsar.

Formsprutningsmaskiner

Konventionella hydrauliska formsprutningsmaskiner använder en central HPU för att driva kläm-, insprutnings-, skruvrotations- och utstötningssekvenser. En 1 000-tons spännkraftsmaskin kräver ett hydraulsystem som kan generera den kraften upprepade gånger vid cykeltider så korta som 10–15 sekunder. HPU-pumpar med variabelt deplacement och insprutningsaxlar för servoventiler levererar den kombination av hög klämkraft och exakt insprutningshastighetsprofilering som moderna plastdetaljer kräver.

Flyg- och flygplanssystem

Kommersiella flygplan använder hydrauliska system som fungerar på 3 000–5 000 psi (207–345 bar) för att driva flygkontrollytor, landningsställ, hjulbromsar och tryckomkastare. En Boeing 737 har tre oberoende hydraulsystem med en sammanlagd vätskekapacitet på cirka 90 liter. Redundansarkitekturen säkerställer att inget enskilt fel kan beröva flygplanet hydraulisk kraft till kritiska ytor. Flygplans HPU:er (kallade hydrauliska kraftpaket inom flyg) använder motordrivna pumpar, elmotorpumpar och ramluftsturbiner som reservkällor.

Offshore och marina applikationer

Undervattensutblåsningsskydd (BOP) på olje- och gaskällor använder hydrauliska ackumulatorer förladdade för att stänga massiva ram- och ringformade tätningselement i en nödsituation. Hydraulsystem på offshorekranar, förtöjningsvinschar och rörläggningssträckare arbetar i saltstänk, vibrationer och extrema temperaturer som snabbt skulle försämra elektriska alternativ. Hydraulvätskans självsmörjande karaktär och hydrauliska komponenters tolerans för stötbelastningar gör hydraulik till det enda praktiska valet i dessa miljöer.

Vanliga hydraulsystemfel och hur man diagnostiserar dem

Även välskötta hydraulsystem utvecklar fel. Att veta vilka symtom som pekar på vilka grundorsaker förkortar felsökningstiden dramatiskt.

Långsam eller svag ställdonprestanda

Om en cylinder förlängs långsamt eller om en motor går under nominellt varvtal, kontrollera först pumpens utflöde och tryck. En sliten kugghjulspump kan tappa 15–25 procent av dess nominella flöde genom internt läckage innan operatören märker uppenbara symtom. Manometeravläsningar som är lägre än övertrycksventilens börvärde under belastning indikerar antingen pumpslitage eller en delvis öppen övertrycksventil. Internt läckage i en cylinder (förbigående av kolvtätningar) orsakar krypning under ihållande belastning — testbart genom att applicera fullt tryck och mäta om cylindern driver med riktningsventilen blockerad.

Överdriven värmeutveckling

Driftstemperatur över 60–70 °C accelererar vätskenedbrytning, tätningsförsämring och pumpslitage. Vanliga orsaker inkluderar en avlastningsventil inställd för nära arbetstrycket (som orsakar kontinuerlig dumpning av överflöde), en blockerad eller underdimensionerad värmeväxlare, otillräcklig reservoarvolym eller en förorenad vätska med försämrad viskositet. Ett system som går varmt kontinuerligt kommer att förbruka en uppsättning tätningar på en bråkdel av deras normala livslängd.

Bullrig pumpdrift

Kavitation – bildandet och kollapsen av ångbubblor i pumpens inlopp – producerar ett distinkt skramlande eller malande ljud och orsakar allvarliga erosionsskador på pumpens inre delar. Det orsakas av en begränsad sugledning, en igensatt sugsil, vätska som är för kall och trögflytande eller en för låg nivå i behållaren. Luftning, där luft sugs in genom en läckande axeltätning eller lös sugkoppling, ger ett högre gnäll eller skum i behållaren. Båda förhållandena måste korrigeras omedelbart för att undvika att pumpen förstörs.

Externt läckage

Hydraulvätskeläckor är både ett driftsproblem och en miljö- och brandrisk. Monteringsläckor spåras ofta till felaktig montering - övervridna eller undervridna gängade anslutningar, skadade tätningsytor eller felaktiga gängformer (blandning av NPT och BSP, till exempel). Cylinderstångstätningsläckor indikerar slitna eller skadade stångtätningar, skårade stångytor eller överdriven sidobelastning på stången. I varje fall är reparationen enkel när källan är korrekt identifierad.

Bästa praxis för underhåll av hydraulsystem

Den majority of hydraulic system failures are preventable with structured maintenance. The following practices, applied consistently, will extend component life and reduce unplanned downtime.

• Oljeprovtagning och analys: Ta ett vätskeprov från en strömförande, turbulent punkt i kretsen var 500–1 000:e drifttimme. Laboratorieanalys rapporterar partikelantal, viskositet, vattenhalt, syratal och elementära slitagemetaller. Trendande resultat över flera prover upptäcker problem innan de orsakar fel.
• Filterbyte enligt schema: Följ tillverkarens intervall eller, bättre, byt ut filter på differenstryckindikatorns tillstånd. En bypass-indikator som har hoppat betyder att förorenad vätska har cirkulerat ofiltrerad - en allvarlig händelse som kräver undersökning av rotorsaken.
• Reservoarnivå och ventilationsunderhåll: Kontrollera nivån dagligen på maskiner med hög belastning. Byt ut reservoarens andningsfilter enligt tillverkarens schema - en igensatt andningsventil skapar ett vakuum i reservoaren som underlättar kavitation. De flesta luftventiler bör bytas ut varje 1 000–2 000 timmar i normala industriella miljöer.
• Koppling och motoruppriktning: Felinriktning mellan HPU-motorn och pumpen skapar radiella sidobelastningar på pumpaxellagret, som inte är konstruerat för dem. Även 0,1 mm parallell snedställning kan halvera lagrets livslängd. Laserinriktning under installation och efter eventuellt motor- eller pumpbyte är bästa praxis.
• Inspektion av slang och koppling: Hydraulslangar har en begränsad livslängd oavsett utseende. Många tillverkare rekommenderar att man byter ut slangar på en sexårscykel i industriella tillämpningar. Inspektera slangarna kvartalsvis med avseende på nötning, veck, sprickor i höljet och passningsintegritet. Ett slangbrott vid 350 bar är en allvarlig säkerhetshändelse.
• Verifiering av övertrycksventil: Verifiera övertrycksventilens spricktryck årligen med en kalibrerad testmätare och flödesmätare. En avlastningsventil som har drivit under sitt börvärde kommer att begränsa maximal systemkraft; en som har gripit sig öppen kommer att förhindra någon tryckuppbyggnad alls.

Hydraulik vs. pneumatik vs. elektromekanisk: När du ska välja var och en

Alla tre teknologierna överför och styr kraft, men var och en har ett prestandaomslag där det är klart att föredra framför de andra.

Pneumatiska system använder tryckluft vid 6–12 bar och är idealiska för högcykel, lätt linjär aktivering: fastspänning, delöverföring, små pressar och pneumatiska verktyg. Deras fördelar är ren (ingen oljeförorening), snabba cykeltider och låg komponentkostnad. Deras begränsning är kraftuttaget - en pneumatisk cylinder med 63 mm hål vid 6 bar levererar cirka 1 870 N, en bråkdel av dess hydrauliska motsvarighets kapacitet vid samma hålstorlek.

Elektromekaniska ställdon (servomotorkulskruv eller servomotorväxellåda) erbjuder högsta positioneringsnoggrannhet och den mest enkla energiövervakningen. De är allt mer konkurrenskraftiga med hydraulik i kraftområden upp till ca 200 kN för linjära axlar. Över den tröskeln blir motor- och växellådsstorlekarna opraktiska, och hydraulcylindrarna förblir tekniskt och ekonomiskt överlägsna.

Hydraulik förblir det självklara valet när kraftkraven överstiger 200 kN, när stötbelastningar och överbelastningstolerans är kritiska, när ställdonet måste hålla position under ihållande belastning utan kontinuerligt strömförbrukning, eller när driftsmiljön – värme, vibrationer, spolning, explosionsrisk – utesluter eller komplicerar elektriska lösningar. Hydraulic Power Units förmåga att försörja flera ställdon vid olika tryck och flöden från en enda strömkälla ger också systemarkitekturfördelar som är svåra att replikera med distribuerade elektromekaniska drivningar.
