Vad är en kraftenhet? Minihydraulisk kraftenhet förklaras

Vad är en kraftenhet? Det direkta svaret

En kraftenhet är ett fristående system som genererar, lagrar och levererar trycksatt vätskekraft för att driva cylindrar, motorer och andra ställdon. I de flesta industriella sammanhang avser termen en hydraulisk kraftenhet (HPU) — Ett paket som kombinerar en elektrisk eller motordriven pump, en vätskebehållare, ventiler, filter och styrkomponenter i en integrerad enhet. När utrustningen är nedskalad för trånga utrymmen, mobila plattformar eller arbetsuppgifter på bänknivå kallas det vanligtvis en Mini hydraulisk kraftenhet .

Till skillnad från ett standardhydrauliksystem där pump, motor och reservoar installeras som separata komponenter över en maskinram, samlar en kraftenhet allt till en enda, förtestad modul. Detta innebär att köparen får ett artikelnummer, ett kopplingsschema och ett monteringsfotavtryck istället för att konstruera en hel krets från grunden.

Kort sagt: en kraftenhet är "motorrummet" i alla hydrauliska system, och en minihydraulisk kraftenhet är samma maskinrum som är byggt tillräckligt litet för att passa in i ett kontrollskåp, en mobil vagn eller en kompakt maskinbas.

Termen används ibland löst över branscher, så det hjälper till att skilja det från angränsande begrepp. En hydraulisk kraftenhet är inte detsamma som en strömkälla (som levererar elektrisk ström, inte vätskekraft), och det är inte heller samma sak som en fristående pump (som saknar reservoar, ventiler och styrlogik som behövs för att fungera oberoende). En äkta kraftenhet är ett komplett, färdigt delsystem – anslut det till strömmen, anslut slangarna och det är i drift.

Eftersom definitionen fokuserar på integration snarare än storlek, skalar samma kärnidé från en 200-tons pressstation ner till en handbärbar pump som används för rörböjning på en arbetsplats. Det som förändras inom det sortimentet är förpackning, kontrollförfining och driftcykel – inte den underliggande principen.

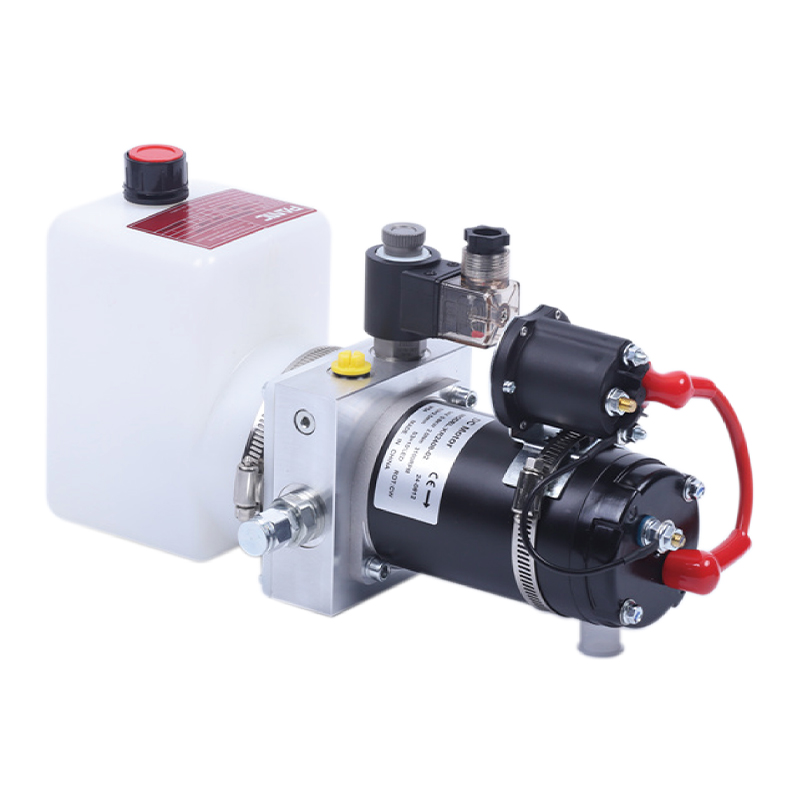

Kärnkomponenter inuti a Mini hydraulisk kraftenhet

Varje kraftenhet, oavsett storlek, delar samma grundläggande byggstenar. Det som förändras med en Mini hydraulisk kraftenhet är skalan, husets design och integrationsnivån.

1. Motor och pumpenhet

En kompakt elmotor — vanligtvis allt från 0,5 hk till 5 hk för minienheter kontra 10 hk eller högre för standard industrienheter — är direkt kopplad till en växel-, skovel- eller kolvpump. Kugghjulspumpar dominerar minisegmentet eftersom de är billiga, toleranta mot föroreningar och enkla att underhålla. Motor-till-pump-kopplingen är vanligtvis direktdriven för att minimera fotavtrycket, undvika remmar eller växellådor som skulle lägga till längd och underhållspunkter.

2. Reservoar (tank)

Reservoaren lagrar hydraulvätska, leder bort värme och låter luft och föroreningar separera ut. Minienheter använder ofta tankar mellan 1 och 10 liter , jämfört med 40 liter på standardenheter, vilket är anledningen till att värmehantering och vätskeval är viktigare i liten skala. Bafflar inuti tanken används även vid små volymer för att bromsa returvätskan och ge medbringad luft en chans att fly innan vätskan dras tillbaka in i pumpen.

3. Riktnings- och säkerhetsventiler

Solenoidriktningsventiler styr flödesvägen till ställdonet, medan övertrycksventiler skyddar systemet från övertryck. I minikraftaggregat är dessa ofta patronliknande ventiler fördelade direkt på pumphuset för att spara utrymme. Detta mångfaldiga tillvägagångssätt minskar också antalet externa slanganslutningar, vilket minskar antalet potentiella läckagepunkter - en meningsfull fördel på utrustning som vibrerar eller rör sig under drift.

4. Filtrering

Eftersom minisystem har snävare utrymmen och mindre öppningar, blir filtreringen ännu mer kritisk. Ett returledningsfilter klassat till 10–25 mikron är standardpraxis för att förhindra för tidigt slitage på precisionskomponenter. Vissa konstruktioner lägger till en sugsil som ett sekundärt skyddslager, särskilt på enheter som ofta ser vätskepåfyllning i dammiga miljöer.

5. Kontrollgränssnitt

Tryckmätare, tryckomkopplare och i allt högre grad inbyggda sensorer för IoT-baserad tillståndsövervakning kompletterar paketet, vilket gör att operatörerna kan spåra prestanda utan att öppna enheten. På mer avancerade minienheter kan en liten programmerbar styrenhet hantera ramp-up, uppehållstid och tryckbörvärden automatiskt, vilket tar bort behovet för en operatör att manuellt övervaka en mätare under varje cykel.

6. Hus och monteringsram

Eftersom utrymmeseffektivitet är hela poängen med en minienhet, är höljet konstruerat lika mycket som vilken hydraulisk komponent som helst. Aluminium eller belagda stålramar är vanliga, valda för att balansera vikt mot styvhet, med monteringshål placerade för att matcha standardmått på vagn, skåp eller panel som används inom målindustrin.

Standard kraftenhet vs mini hydraulisk kraftenhet

Beslutet mellan en fullstor och en minikraftenhet beror på kraftkrav, arbetscykel och tillgängligt installationsutrymme. Tabellen nedan sammanfattar de praktiska skillnaderna som köpare utvärderar oftast.

Inget av formaten är universellt "bättre" – en standardkraftenhet förblir det korrekta valet för kontinuerliga tunga pressar och stora mobila maskiner, medan en minihydraulisk kraftenhet är det korrekta valet när kraft behövs men den omgivande utrustningen, budgeten eller arbetscykeln kan inte motivera en fullständig industriell installation.

Pumptyper som används inuti minihydrauliska kraftenheter

Pumpen är hjärtat i varje kraftenhet, och valet av pumptyp har en direkt effekt på kostnad, buller, effektivitet och tryckförmåga. Tre mönster dominerar minisegmentet.

Kugghjulspumpar förblir standardvalet för de flesta Mini Hydraulic Power Unit-byggen eftersom de tolererar mindre vätskekontamination väl och är billiga att byta ut. Lamellpumpar väljs när buller är ett problem, till exempel i laboratorie- eller inomhusmiljöer intill. Kolvpumpar förekommer i avancerade minienheter där tryckkraven överstiger vad en kugghjulspump på ett tillförlitligt sätt kan tåla, men till en märkbart högre enhetskostnad.

Hur vätska flödar genom systemet

Att förstå flödesvägen gör det lättare att diagnostisera problem senare. I en typisk minihydraulisk kraftenhet går sekvensen enligt följande:

1. Vätska sugs från behållaren genom en sugsil in i pumpinloppet.
2. Pumpen trycksätter vätskan och trycker den mot riktningsventilen.
3. Ventilvägarna strömmar till ställdonet (cylinder eller hydraulmotor) i önskad riktning.
4. Övertryck tappas av genom övertrycksventilen tillbaka till tanken, vilket skyddar tätningar och slangar.
5. Returvätska passerar genom returledningsfiltret innan den kommer in i behållaren igen, redo för nästa cykel.

Eftersom VVS-avståndet mellan komponenterna är så kort i en minienhet är tryckförlusten på grund av ledningsfriktion minimal - en av de praktiska fördelarna med en kompakt, integrerad design. Kortare körningar innebär också färre kopplingar, vilket i sin tur minskar antalet punkter där en tätning kan gå sönder med tiden.

På enheter med proportionella eller servoassisterade ventiler lägger flödesvägen till en återkopplingsslinga: en tryckgivare rapporterar den faktiska uteffekten tillbaka till styrenheten, som finjusterar ventilens position i realtid snarare än att förlita sig på en fast avlastningsinställning. Detta är allt vanligare på minienheter som används vid precisionsklämning eller testbänksapplikationer där repeterbar kraft är viktigare än råhastighet.

Där minihydrauliska kraftenheter används

Minihydrauliska kraftenheter dyker upp överallt där ingenjörer behöver hydraulisk kraft men inte har plats – eller budget – för ett komplett industrisystem. Vanliga applikationer inkluderar:

• Lyftbord, bakgavellyftar och saxlyftsmekanismer på leveransfordon
• Lastbryggor och mindre materialhanteringsutrustning
• Mobila hydrauliska verktyg som bärbara pressar, pressar och avdragare
• Automatiserade testbänkar och laboratoriesimuleringsriggar
• Kompakta automationsceller, robotgripare och klämstationer
• Jordbruksredskap och små nyttofordon
• Rullstolsliftar och tillgänglighetsutrustning på kollektivtrafikfordon
• Små marint däcksutrustning som kompakta vinschar och styrhjälpsystem

Över dessa applikationer är den röda tråden ett behov av hög kraft i en liten förpackning — något elektriska linjära ställdon inte alltid kan matcha till samma prispunkt, särskilt när belastningen är tung men rörelsen är kort och sällsynt.

Viktiga specifikationer att kontrollera innan du köper

Att välja rätt kraftenhet är en fråga om att matcha specifikationerna till ställdonet och arbetscykeln som den kommer att tjäna. Köpare bör bekräfta följande innan de gör en beställning:

Dimensionering av rätt enhet: Ett bearbetat exempel

Storleksberäkningar är ofta den delköpare tycker är mest skrämmande, men processen följer ett konsekvent, repeterbart mönster. Överväg en liten lyftbordsapplikation som kräver 2 000 kg av lyftkraft genom en cylinder med 40 mm hål.

1. Beräkna cylinderarea: med ett 40 mm hål är den effektiva kolvarean ungefär 12,6 cm².
2. Dela den erforderliga kraften med kolvområdet för att hitta det nödvändiga trycket - i det här exemplet cirka 1 590 PSI.
3. Lägg till en säkerhetsmarginal på 15–20 %, vilket bringar målarbetstrycket till ungefär 1 800–1 900 PSI.
4. Bestäm önskad cylindergångstid för att beräkna önskad flödeshastighet — en snabbare lyft kräver ett högre flöde och därför en större pump eller högre motorhastighet.
5. Korskontrollera resultatet mot tillverkarens publicerade prestandakurva snarare än ett enda specifikationsbladsnummer, eftersom verklig uteffekt varierar med vätskans viskositet och temperatur.

Samma tillvägagångssätt i fem steg gäller oavsett om man dimensionerar ett lyftbord, en liten press eller ett mobilt hydrauliskt verktyg - bara inmatningsnumren ändras.

Underhållsmetoder som förlänger livslängden

Eftersom en Mini Hydraulic Power Unit kör en mindre vätskevolym, är den i allmänhet mer känslig för föroreningar och värme än ett stort industrisystem. Några vanor gör en mätbar skillnad i livslängd:

Vätskebyten och provtagning

Små reservoarer cirkulerar vätska oftare i förhållande till sin volym, så oxidation och partikeluppbyggnad sker snabbare. Många underhållsteam tar vätska var 500–1 000:e drifttimme och byter ut den helt enligt ett fast schema istället för att vänta på synlig nedbrytning.

Filterbyte

Ett igensatt returfilter tvingar övertrycksventilen att arbeta hårdare och höjer den inre temperaturen. Att byta ut filterelement med det intervall som anges av tillverkaren – snarare än bara när en igensättningsindikator utlöses – hjälper till att undvika oplanerade stillestånd.

Inspektion av tätning och slang

Eftersom minienheter ofta bor i mobil eller vibrationsbenägen utrustning, bör armaturer kontrolleras för att de gråter eller lossnar oftare än på en stationär industripump. En enkel visuell kontroll varje månad av varje koppling och slangdragning fångar upp de flesta läckor innan de blir fel.

Termisk övervakning

Med en liten vätskevolym stiger temperaturen snabbt under kontinuerlig belastning. Håller vätsketemperaturen under 60°C (140°F) i de flesta mineraloljebaserade system hjälper till att bevara viskositeten och tätningens integritet.

Fästelement och vibrationskontroller

Enheter monterade på mobil utrustning upplever kontinuerliga vibrationer, vilket kan lossa monteringsbultar och elektriska anslutningar med tiden. En periodisk kontroll av vridmoment på monteringshårdvara är en billig vana som förhindrar felinställningsrelaterat pumpslitage.

Vanliga problem och praktiska lösningar

Kostnadsfaktorer att överväga

Prissättningen på en minihydraulisk kraftenhet drivs av mer än bara motorhästkrafter. Köpare som utvärderar offerter bör titta på följande kostnadsdrivande sida vid sida snarare än att enbart jämföra rubrikpriser:

• Pumptyp - kugghjulspumpar är de mest ekonomiska, kolvpumpar har en premie
• Ventilkonfiguration — proportionella och servoventiler kostar mer än fasta på/av magnetventiler
• Material och finish – korrosionsbeständiga beläggningar ökar kostnaden men förlänger livslängden utomhus
• Inkluderad instrumentering — trycksensorer och digitala displayer höjer enhetspriset men minskar framtida felsökningstider
• Certifierings- och testdokumentation — fabriksacceptanstestning lägger till ledtid och kostnad men minskar risken för driftsättning på plats

En något högre initial kostnad för filtrering, sensorer eller korrosionsskydd återvinns ofta genom lägre underhållskostnader under enhetens livslängd, särskilt i tuffa eller mobila miljöer.

Installation bästa praxis

Även en välbyggd minihydraulisk kraftenhet kommer att underprestera om den installeras dåligt. Några metoder förhindrar konsekvent tidiga problem:

Monteringsorientering

Följ tillverkarens specificerade orientering exakt - många små behållare förlitar sig på gravitationsmatad sug, och montering av enheten i en vinkel kan svälta ut pumpinloppet och orsaka kavitation.

Slangdragning

Håll slangarna så korta och raka som möjligt och undvik snäva böjningsradier som begränsar flödet eller skapar stresspunkter som brister i förtid under vibrationer.

Elförsörjning

Bekräfta motorns spänning, fas och strömdrag mot den faktiska strömförsörjningen vid installationspunkten - underdimensionerade ledningar är en vanlig orsak till störande motorutlösningar på nyinstallerade enheter.

Initial vätskepåfyllning och blödning

Fyll långsamt och cykla ställdonet genom flera hela slag utan belastning innan enheten tas i bruk, så att instängd luft kan arbeta sig ut ur systemet istället för att orsaka svampig eller försenad ställdonsvar senare.

Säkerhetsaspekter

Hydraulsystem lagrar energi under tryck, och ett mini fotavtryck minskar inte den risken. Några säkerhetsrutiner gäller specifikt för kompakta kraftenheter:

• Släpp alltid trycket i systemet helt innan du kopplar bort någon koppling, även på lågtrycksminienheter
• Håll händer och verktyg borta från klämpunkter som skapas av cylindrar och spakar som drivs av enheten
• Verifiera övertrycksventilens inställningar efter något komponentbyte, eftersom en felaktigt inställd övertrycksventil kan tillåta att trycket överstiger slang- eller anslutningsvärden
• Använd endast kompatibel vätska - blandning av inkompatibla hydraulvätskor kan försämra tätningar och orsaka oväntade läckor
• Märk tydligt nödavstängningspunkter på mobila eller vagnmonterade enheter där flera operatörer kan interagera med utrustningen

Miljö- och vätskeavfallshänsyn

Små reservoarvolymer gör vätskebyten på en Mini Hydraulic Power Unit relativt låg kostnad, men själva vätskan kräver fortfarande korrekt hantering. Använd hydraulolja bör samlas in och kasseras genom en auktoriserad återvinningsföretag i stället för att kasseras med allmänt avfall. För applikationer som är verksamma nära vattenkällor, livsmedelsbearbetningslinjer eller miljökänsliga områden specificeras ofta biologiskt nedbrytbara esterbaserade hydraulvätskor istället för standard mineralolja, vilket innebär en blygsam kostnadsökning för minskad miljörisk i händelse av en läcka.

Trender som formar kraftenhetens design 2026

Flera designförändringar är synliga över den nuvarande generationen av kompakt hydraulisk utrustning:

Mindre fotspår, högre densitet

Integration av grenrör fortsätter att krympa den fysiska storleken på en minihydraulisk kraftenhet medan flödes- och tryckvärden håller sig stabila, till stor del driven av efterfrågan från mobil- och robotapplikationer där varje centimeter utrymme räknas.

Tillståndsövervakning som standard

Tryck- och temperatursensorer som en gång var valfria tillägg byggs alltmer in som standardfunktioner, vilket möjliggör förutsägande underhållsschemaläggning istället för reaktiva reparationer.

Energieffektiv motorparning

Frekvensomriktare parade med mindre motorer ersätter inställningar med fast hastighet i många nya minikraftaggregatsdesigner, vilket minskar tomgångsenergiförbrukningen på enheter som bara behöver full effekt periodvis.

Modulär, servicevänlig design

Nyare minienheter föredrar i allt högre grad modulära patronventiler och utbytbara filterhus som kan servas utan att hela behållaren töms, vilket minskar stilleståndstiden i samband med rutinunderhåll.

Att välja rätt minihydraulisk kraftenhet för ditt projekt

Istället för att börja från motorstorlek, arbetar de flesta erfarna köpare bakåt från ställdonets krav:

• Beräkna kraften som behövs vid ställdonet och omvandla sedan till erforderligt tryck baserat på cylinderhålets storlek
• Bestäm önskad cykelhastighet för att ställa in den lägsta flödeshastigheten
• Lägg till en säkerhetsmarginal på ungefär 15–20 % på både tryck och flöde för att ta hänsyn till ledningsförluster och framtida lastförändringar
• Bekräfta tillgängligt installationsutrymme och orientering innan du slutför tankform och motorplacering
• Matcha elförsörjningen till platsen – många mobila applikationer kräver DC-drivna minienheter snarare än AC
• Bekräfta att tillverkaren kan leverera reservtätningssatser och filterelement lokalt för att undvika långa ledtider vid framtida underhåll

Att arbeta igenom dessa steg innan du kontaktar en leverantör förkortar vanligtvis offertcykeln och undviker kostsamma storleksändringar efter installationen.

Vanliga frågor

Vad är skillnaden mellan ett kraftpaket och en kraftenhet?

De två termerna används vanligtvis omväxlande inom hydraulikindustrin. "Power pack" är vanligare i europeisk terminologi, medan "power unit" används mer brett i Nordamerika - båda beskriver samma integrerade pump, motor, reservoar och ventilenhet.

Kan en minihydraulisk kraftenhet köras på batteri?

Ja. Många minienheter är designade kring 12V eller 24V DC-motorer specifikt för mobil och batteridriven utrustning, såsom fordonslyftar och bärbara verktyg, där växelström inte är tillgänglig.

Hur länge håller en typisk minikraftenhet?

Med korrekt vätskeunderhåll och filtrering fungerar de flesta enheter i lätta till måttliga applikationer tillförlitligt för 5 000 till 10 000 timmar före större komponentöversyn, även om den faktiska livslängden i hög grad beror på arbetscykeln och vätskerenheten.

Vilken hydraulvätska ska användas i en liten kraftenhet?

Vätskevalet beror på driftstemperatur och tillämpning. Mineralhydraulikolja för allmänt bruk (ISO VG 32 eller 46) täcker de flesta industriella användningsområden inomhus, medan biologiskt nedbrytbara eller brandbeständiga vätskor väljs för miljökänsliga eller höga temperaturer.

Är en minienhet tillräckligt kraftfull för att ersätta en standardkraftenhet?

Det beror helt på kraft- och flödesbehovet. En minienhet kan matcha eller överträffa en standardenhets tryckklassificering, men dess lägre flödeseffekt och mindre reservoar gör att den är bättre lämpad för intermittenta uppgifter snarare än kontinuerlig tung drift.

Hur dimensionerar jag behållaren korrekt?

En vanlig tumregel är att dimensionera behållaren till ungefär två till tre gånger pumpens nominella flöde per minut, vilket ger vätskan tillräckligt med uppehållstid för att svalna och släppa ut medbringad luft innan den återcirkuleras.

Kan en minikraftenhet användas utomhus?

Ja, förutsatt att enheten har ett lämpligt inträngningsskydd och den valda vätskan passar det förväntade omgivningstemperaturintervallet. Enheter som är avsedda för utomhusbruk eller tvättning har vanligtvis förseglade kontakter och korrosionsbeständiga höljen.

Vad får en minikraftenhet att bli varm?

Överhettning orsakas oftast av en underdimensionerad behållare i förhållande till arbetscykeln, ett delvis igensatt filter som tvingar vätska genom avlastningsventilen upprepade gånger, eller drift i en omgivande miljö som är varmare än enheten var klassad för.

Kräver minihydrauliska kraftenheter särskild utbildning för att fungera?

Grundläggande drift är enkel, men personal bör utbildas i säkra procedurer för tryckavlastning, vätskehantering och spärrsteg innan något underhåll utförs, i enlighet med utrustningens egen bruksanvisning.

Hur ofta ska hydraulolja bytas?

Bytesintervallen varierar beroende på vätsketyp och driftsförhållanden, men många underhållsprogram schemalägger ett fullständigt vätskebyte var 1 000 till 2 000 drifttimme, kompletterat med periodiska provtagningar för att fånga upp tidig kontaminering.
