Vätskekylning förklaras
Vad CDU-kylning är och varför det är viktigt just nu
CDU-kylning — praxis att använda en Kylvätskedistributionsenhet to regulate temperature, pressure, and flow of liquid coolant inside a data center — has moved from a niche option to the default architecture for any facility handling AI or high-performance computing workloads. The answer is straightforward: air cooling tops out at roughly 8 kW per rack, while modern AI training racks running next-generation GPU clusters routinely exceed 130 kW per rack, with some liquid-cooled deployments operating above 250 kW per rack (Aulank Pump, 2026). A CDU bridges the gap between the heat generated by IT hardware and the facility water system that ultimately rejects that heat to the outside world.
At its core, a CDU creates an isolated secondary loop — separate from the chilled facility water — and circulates coolant through cold plates mounted directly on CPUs and GPUs. Värme som absorberas av kylvätskan passerar genom en intern plattvärmeväxlare tillbaka in i anläggningsslingan. CDU hanterar även daggpunktshantering, filtrering, flödesbalansering och läckagedetektering. Utan en korrekt dimensionerad och idriftsatt CDU kan ett vätskekylt rack inte fungera säkert.
$1,82 miljarder Beräknat CDU-marknadsvärde 2032 (CAGR 23,5 %)
250 kW Termisk belastning per rack i högdensitets AI-kluster (2026)
2,6 MW Maximal kapacitet för nya CDU-plattformar i företagsklass (DCX, 2026)
Så fungerar CDU-kylning: Den fullständiga hydraulslingan
För att förstå CDU-kylning krävs förståelse för att varje installation involverar minst två distinkta vätskekretsar. Den primära kretsen, ofta kallad Facility Water System (FWS), försörjs av byggnadens kylare eller kyltorn. Den sekundära kretsen, kallad Teknik Cooling System (TCS), är slingan som faktiskt berör IT-utrustningen. CDU sitter vid gränssnittet.
Det primära och sekundära slingförhållandet
De två slingorna är hydrauliskt isolerade av en plattvärmeväxlare inuti CDU:n. This isolation is non-negotiable: facility water often contains treatment chemicals, particulates, or pressure variations that would damage cold plates or chip interfaces. CDU:s interna plattvärmeväxlare tillåter värme att överföras från TCS-sidan till FWS-sidan utan någon vätskeblandning. Enligt ASHRAE-riktlinjer som citeras i flera CDU-tillverkares whitepapers, måste TCS-tillförseltemperaturen bibehållas över datacentrets daggpunkt för att förhindra kondens på elektroniken — vanligtvis 17–22°C beroende på omgivningsförhållandena.

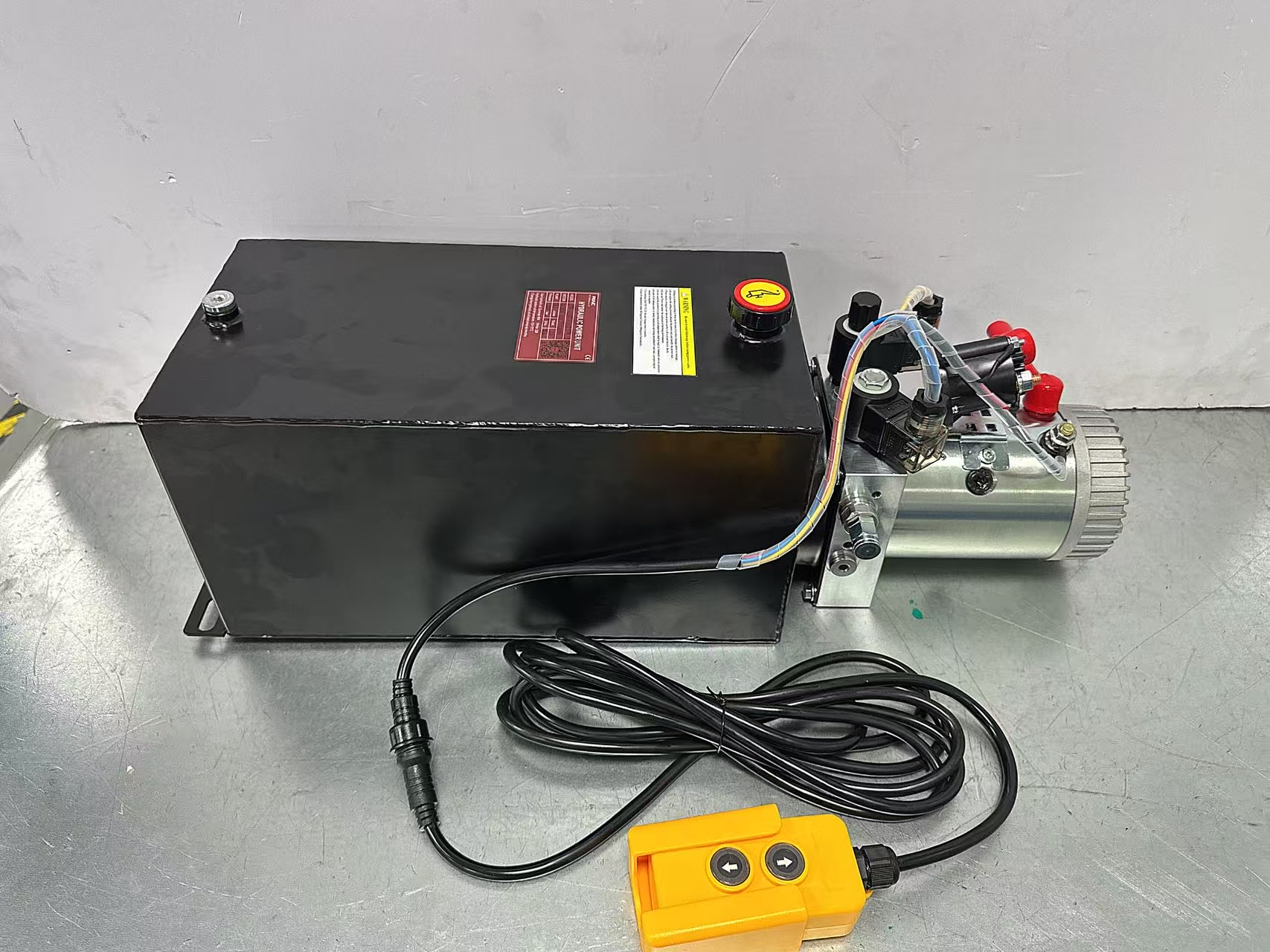

Pumpkraften som driver kylvätskan genom den sekundära slingan kommer från vad ingenjörer vanligtvis kallar a DC hydraulisk kraftenhet — En kompakt enhet som kombinerar en borstlös likströmsmotor, ett pumphjul eller pump av virveltyp och en styrenhet för variabel frekvensdrift (VFD). In modern in-rack CDU designs, space is measured in rack units (U), and Panasonic's published engineering notes describe fitting three pump assemblies within a 4U (178 mm) internal space, while still delivering 70 liters per minute of flow — a 75% improvement over earlier 40 L/min designs achieved through magnetic field analysis and fluid dynamics optimization (Panasonic, 2025).
Tillvägagångssättet för DC hydrauliska kraftenheter dominerar över AC-motorkonstruktioner 2025–2026 av tre skäl. För det första eliminerar borstlösa DC-motorer kommutatorslitaget som förkortar livslängden i datacentermiljöer med hög luftfuktighet. Second, variable-speed control — available via PWM or 0–10V analog signals — lets the CDU controller modulate flow precisely in response to changing chip temperatures without running pumps at full power during low-load periods. Third, 12V DC and 48V DC bus compatibility means the pump assembly can draw directly from the server rack's power distribution without needing a separate AC step-down transformer (Moog CoreMotion, 2025).
Magnetic-drive designs (sealless construction) are increasingly mandatory in direct-to-chip secondary loops because any fluid leak adjacent to live electronics is a hardware-loss event rather than a housekeeping issue. Aulank Pump's 2026 selection guide documents that mechanical-seal centrifugal designs are "increasingly absent from new CDU designs" given unacceptable seal failure rates on 4–6 bar pressurized secondary loops.
Filtrering, sensorer och intelligent kontroll
Utöver pumpen och värmeväxlaren integrerar en CDU flera delsystem. Filtration cartridges rated between 0.2 and 50 microns remove particulates that would otherwise score cold-plate microchannels or block manifold orifices. Tryck-, temperatur- och differenstryckgivare på båda sidor av värmeväxlaren matar en PLC eller inbyggd styrenhet. This controller runs the closed-loop algorithms that set pump speed, modulate control valves, and fire alarms if a dew-point excursion or leak is detected. Enterprise platforms like the DCX ECDU line support OPC UA, MQTT, BACnet IP, and SNMP interfaces, allowing the CDU to integrate directly with building management systems (BMS) or data center infrastructure management (DCIM) platforms (DCX, 2026).
Typer av CDU-kylningskonfigurationer
CDU-kylning är inte en enda produkt; den spänner över ett brett spektrum av formfaktorer som är skräddarsydda för rackdensitet, tillgänglig golvyta och den befintliga anläggningens vatteninfrastruktur. De tre dominerande konfigurationerna 2025–2026 är in-rack CDU, in-row CDU och centralized CDU skids.
■
In-Rack CDU
Installerad direkt inuti serverracket, vanligtvis i ett 4U till 8U-chassi i botten eller baksidan. Idealisk för lokal kylning av ett enda rack. Panasonics pumpaggregat är ett ledande komponentval för detta format. Kapaciteten är vanligtvis 30–200 kW per enhet. Bäst lämpad för samlokaliseringshyresgäster som inte kan ändra infrastrukturen för delad anläggning.
■
På rad CDU
Placerad i slutet av eller mellan rackrader, betjänar flera rack genom ett fördelningsnätverk. Detta är formatet som används av de flesta CDU-företagsplattformar, inklusive Eaton ROL2300 (upp till 2,3 MW) och DCX ECDU-serien (600 kW till 2,6 MW). Redundanta pumpgrupper (N 1 eller 2N) är standard. Lämplig för hyperskala och stora företagsdatahallar.
■
Centraliserad CDU Skid
En stor, förmonterad hydraulisk medar installerad i ett mekaniskt rum eller teknisk korridor, som betjänar en hel datahall eller kylzon. Supreme Integrated Technology's centralized skids, for example, use dual 125 HP pump-motor groups with Danfoss VFDs and purpose-built heat exchangers. Kapaciteten kan nå 5–8 MW när den paras ihop med Facility Distribution Units (FDUs) på anläggningsnivå. Optimal för hyperskaliga greenfield-byggen.
Jämförelse av CDU-kylningskonfigurationstyper efter viktiga implementeringsparametrar | Konfiguration | Typisk kapacitet | Bästa applikationen | Pumptyp Vanlig | Redundansmodell |
| In-Rack CDU | 30–200 kW | Enkelställ, samlokalisering | Borstlös DC, magnetisk drivning | N 1 pumpsatser |
| På rad CDU | 200 kW – 2,6 MW | Multi-rack, företag, HPC | Centrifugal/VFD-styrd | 2×50 % eller N 1 |
| Centraliserad Skid | 2,5 MW – 8 MW | Hyperskala, hela datahallar | Hög-HP centrifugal, Danfoss VFD | 2N eller dubbla primära banor |
Val av DC hydraulisk kraftenhet för CDU-kylsystem
Selecting the right DC hydraulic power unit for a CDU cooling application involves balancing five interrelated parameters: flow rate, head pressure, motor efficiency, noise limits, and coolant compatibility. Att få något av dessa fel kan äventyra systemets drifttid eller påskynda komponentslitaget.
01
Krav på flödeshastighet
Flödeshastigheten i CDU sekundära slingor bestäms av den termiska belastningen och den tillåtna temperaturökningen över de kalla plattorna. En vanlig designpunkt är en temperaturskillnad på 10–12 K (deltaT) på sekundärsidan. För ett 200 kW-ställ vid 10 K deltaT med vatten (specifik värme ~4,18 kJ/kg·K), är det erforderliga flödet cirka 4,8 L/s eller 288 L/min. In-rack DC hydrauliska kraftenheter från Panasonic når 70 l/min per pump; tre enheter parallellt ger 210 l/min för ett enda rack — tillräckligt för rack upp till cirka 150 kW vid 10 K deltaT.
02
Huvudtryck och mikrokanals kalla plattor
Modern microchannel GPU cold plates introduce significant pressure drops — often 0.5–1.5 bar per cold plate — and a full rack manifold distributing flow to 8–16 cold plates can demand 3–5 bar of available head from the DC hydraulic power unit. Vortex (regenerativ turbin) pumphydraulik levererar i sig högt tryckhöjd vid måttligt flöde, vilket är anledningen till att de har blivit det vanliga valet för CDU-tillämpningar med sekundära slingor. Pulsationsnivåerna måste förbli under 2 % topp-till-topp för att undvika flödesinducerade vibrationer på kallplåtskopparstrukturer.
03
Motoreffektivitet och variabel hastighetskontroll
En högeffektiv borstlös likströmsmotor som driver ett magnetiskt kopplat pumphjul kan nå motorverkningsgrader på 85–92 % över driftshastighetsområdet. VFD-integration minskar pumpens energiförbrukning med 30–50 % under dellastperioder jämfört med drift med fast hastighet. Moogs CoreMotion-plattform stöder 12V DC, 48V DC och 230/240V AC-drift från samma fysiska pumphus - en fördel i anläggningar som går över till 48V rackkraftdistribution, vilket håller på att bli standard i hyperskala miljöer.
04
Buller och vibrationer
CDU:er i rad och i rack installeras i datahallar där akustiska emissioner påverkar teknikernas arbetsförhållanden. Magnetdrivna DC-hydrauliska kraftenheter med tätningslös konstruktion är betydligt tystare än kugghjuls- eller skovelpumpsalternativ eftersom det inte finns någon metall-på-metall-kontakt i vätskebanan. Flera CDU-tillverkare (inklusive TOPSFLO) anger ljudnivåer under 45 dB(A) vid nominellt flöde – vilket möjliggör användning i miljöer med blandad användning eller närliggande kontor där CRAC-baserade luftkylningsenheter skulle vara oacceptabelt.
05
Kylmedelskompatibilitet
De flesta CDU sekundära slingor kör avjoniserat vatten eller en propylenglykol-vattenblandning (vanligtvis PG25 — 25 % propylenglykol i volym) för frysskydd. Våta delar måste vara 316L rostfritt stål eller EPDM/PTFE-förseglade för att motstå korrosion. Vissa sekundärer för nedsänkningskylning använder syntetiska kolväten eller fluorerade vätskor med viskositeter i intervallet 5–15 cP vid driftstemperatur; dessa kräver pumphydraulik utformad för vätskor med lägre densitet och lägre ytspänning, och DC-hydraulenhetens motorkapsling måste matcha vätskans brandfarlighetskategori om tillämpligt.
CDU Cooling Market Growth and Industry Data
Siffrorna bakom CDU-kylning speglar en strukturell förändring i hur datacenter byggs och drivs. Enligt Intel Market Research (2025) värderades den globala högeffekts CDU-marknaden till 414 miljoner USD 2024 och beräknas nå 1,824 miljarder USD år 2032, vilket motsvarar en sammansatt årlig tillväxttakt på 23,5 %. Hyperscale-segmentet tog 77 % av marknadsandelen 2025, vilket bekräftar att de största molnleverantörerna är den primära kraften bakom CDU-efterfrågan.
Rack Density Driving Adoption
Kopplingen mellan racktäthet och CDU-behov är direkt. Data från Association for Computer Operations Management (AFCOM) State of the Data Center Report 2024 visar att den genomsnittliga rackdensiteten klättrade från 6,1 kW per rack 2017 till 12,0 kW per rack 2024. Omdias 2024-rapport projekterar att den genomsnittliga densiteten når 20 kW AI 3, men redan är långt över det 20 träningsenheter. kurva: Aulank Pumps branschguide för 2026 dokumenterar rack som överstiger 130 kW för NVIDIA Blackwell GB200/GB300-distributioner, och vissa konfigurationer överstiger 250 kW per rack. På dessa nivåer är luftkylning inte bara ineffektiv – den är fysiskt otillräcklig.
De 55 % av datacenterproffs som förväntar sig fortsatt täthetstillväxt (Upptime Institute 2024-undersökning, 721 svarande) spekulerar inte; de dokumenterar en trend som redan är synlig i chip roadmaps. NVIDIAs nästa generations acceleratorer har publicerat TDP-siffror som överstiger 700W per chip, och hela 8-GPU-brickor körs över 6 kW i ett chassi som upptar 6U rackutrymme - mer än 1 kW per rackenhet innan lagring, nätverk eller redundanta strömförsörjningsförluster läggs till.
Källa: AFCOM State of the Data Center 2024; Aulank Pump 2026 CDU Valguide
CDU-kylningseffektivitet: PUE-påverkan och fria kyltimmar
En av de mest övertygande anledningarna till att använda CDU-kylning tillsammans med en väl vald DC hydraulisk kraftenhet är den mätbara förbättringen av Power Usage Effectiveness (PUE). PUE är förhållandet mellan den totala anläggningens effekt och IT-utrustningens effekt; en PUE på 1,0 är perfekt, medan en typisk luftkyld anläggning går på 1,4–1,8. Vätskekylda anläggningar med optimerade CDU-installationer uppnår regelbundet PUE-värden på 1,1–1,2, enligt publicerade data från större CDU-leverantörer inklusive Vertiv och nVent.
Varmvattenkylning och utökad frikylning
Plattvärmeväxlarna av AT3-klass som används i ledande CDU-plattformar (inklusive DCX:s ECDU-serie) möjliggör betydligt snävare inflygningstemperaturer än konventionella konstruktioner, vilket gör att anläggningens matningsvatten kan vara så varmt som 45°C samtidigt som värmen avlägsnas från sekundära slingor som körs vid 35–40°C. Detta är viktigt eftersom det förlänger antalet timmar per år under vilka a torrkylare eller kyltorn kan avvisa värme utan att köra en kylare — så kallade frikylningstimmar. I ett tempererat klimat kan ett 45°C-klassat CDU-system fungera kylfritt i 6 000–8 000 timmar per år, jämfört med ungefär 2 000 timmar för ett konventionellt kylvattensystem som kräver 7°C försörjningsvatten (DCX ECDU-dokumentation, 2026).
Integration av värmeåtervinning
Vissa CDU-kylplattformar går ett steg längre genom att integrera en tredje värmeväxlare eller värmepump för att höja temperaturen på återvunnen värme för användning i fjärrvärme eller byggnaders VVS-system. WKM-Michels CDU-dokumentation beskriver system som kan producera utloppstemperaturer lämpliga för lågtemperaturvärmenätverk, med valfri värmepumpsteknik för att höja temperaturnivån ytterligare. Detta förvandlar datacentret från en ren värmekälla till en delenergileverantör – en bana i linje med EU:s hållbarhetsdirektiv som kräver att datacenter över vissa effekttrösklar rapporterar och gradvis minskar spillvärmeutsläpp.
Sidoströmsfiltrering och vätskelivslängd
En sekundär effektivitetsfaktor som ofta är underviktad vid val av CDU är kylvätskans renhet. Partiklar över 10 mikron kan bryta mikrokanalers kalla plattytor, vilket ökar termisk resistans med tiden. CDU-plattformar med kontinuerlig sidoströmsinsprutningsfiltrering – som används i Supreme Integrated Technologys centraliserade glidkonstruktioner – håller partikelantalet lågt utan att systemet behöver stängas av för filterbyten. Den resulterande minskningen av termisk resistansförsämring förlänger intervallet mellan byten av kylplattor och bibehåller designade värmeöverföringskoefficienter under serverns livscykel.
CDU-kylning Installation och idrifttagning
Även ett väl specificerat CDU-system kommer att underprestera om installation och driftsättning inte följer rätt ordningsföljd. De vanligaste felen som ses vid fältutlösningar involverar luftindragning i sekundärslingan, felaktiga daggpunktsbörvärden och otillräcklig idrifttagning av DC-hydraulaggregatets VFD-parametrar.
Spolning och luftrening
Den sekundära slingan måste spolas med det specificerade kylmedlet (vanligtvis avjoniserat vatten med en uppmätt resistivitet över 0,5 MΩ·cm) innan några kalla plattor ansluts. Luftfickor i kallplattmikrokanaler skapar heta fläckar och kan orsaka lokal kokning även när bulkkylarvätskan är långt under mättnadstemperaturen. Automatiska luftavluftningspunkter bör installeras vid alla höga punkter i grenröret, och CDU:ns ventilationsport måste cyklas under påfyllning. Pre-piped CDU-plattformar som DCX ECDU Entry-modellen inkluderar inbyggda matnings-/returhuvuden med integrerade luftavtappningspunkter som kan minska rörarbetet på plats med upp till 60 % jämfört med komponent-för-komponent.
Daggpunktsbörvärde Driftsättning
CDU-styrenhetens daggpunktshanteringsalgoritm tar avläsningar av temperatur och relativ luftfuktighet från sensorer inne i datahallen och beräknar golvet för kylvätskans framledningstemperatur. Om datahallen körs på 24°C och 45 % relativ luftfuktighet är daggpunkten cirka 11,5°C, och CDU bör upprätthålla sekundär tillförsel över minst 13°C med en lämplig säkerhetsmarginal. Fel i sensorplaceringen – till exempel placering av fuktsensorn nära ett luftflöde med perforerat kakel snarare än i returluftströmmen – leder till ihållande larm eller, ännu värre, oupptäckta kondensationshändelser.
DC-hydraulisk kraftenhet VFD-inställning
Frekvensomriktaren som styr CDU:s hydrauliska DC-enhet måste ställas in på den faktiska hydrauliska kurvan för den installerade sekundära slingan. Överhastighetsinställningar orsakar för högt tryck vid kallplattans inlopp, vilket riskerar att tätningen sprutas ut eller skadas på kontakten. Inställningar för underhastighet minskar flödet och tillåter spåntemperaturen att stiga under toppbelastningar. De flesta CDU-driftsättningsprotokoll involverar registrering av pumphastighet, differentialtryck och inlopps-/utloppstemperaturer vid flera driftspunkter och verifiering av att den beräknade värmeöverföringen matchar serverns termiska designpunkt inom ±5 %.
Redundanstestning
Innan ett CDU-kylsystem förklaras fungerande måste varje redundant pumpuppsättning tränas isolerat. För N 1-konfigurationer stängs primärpumpen av samtidigt som man verifierar att standby-enheten startar inom autoväxlingstiden (vanligtvis under 3 sekunder) och att kylplattans framledningstemperatur inte överstiger utlösningsbörvärdet under övergången. För 2N-konfigurationer körs båda tågen samtidigt för att verifiera balanserad flödesfördelning genom grenröret, sedan isoleras varje tåg i tur och ordning.
CDU-kylning vs. alternativa metoder för vätskekylning
CDU-baserad direkt-till-chip-kylning är den mest använda formen av vätskekylning i datacenter, men den finns vid sidan av bakdörrsvärmeväxlare (RDHx), enfas nedsänkning och tvåfas nedsänkning. Var och en har sin egen roll, och kraven på DC-hydraulikkraftaggregaten skiljer sig avsevärt mellan olika tillvägagångssätt.
Jämförelse av vätskekylningsteknik för datacenterapplikationer (2025–2026) | Technology | Värmeupptagningshastighet | Serverändring krävs | DC hydraulisk enhet roll | Max Rack Power stöds |
| CDU Direct-to-Chip | 60–80 % av rackvärmen | Kallplattor på CPU/GPU krävs | Primär sekundär loop-drivrutin | 250 kW |
| Bakdörrsvärmeväxlare (RDHx) | 40–60 % av rackvärmen | Ingen serverändring | Anläggningens vattencirkulation | ~60 kW (luftsidans begränsning) |
| Enfas nedsänkning | Upp till 98 % av rackvärmen | Kala brädor i dielektrisk tank | Dielektrisk cirkulationspump | 300 kW |
| Tvåfas nedsänkning | Upp till 98 % av rackvärmen | Kala brädor i kokande vätska | Lågeffektiv smink/kondensatpump | 500 kW |
Anledningen till att CDU direkt-till-chip-kylning dominerar nuvarande driftsättningar trots att den bara fångar upp 60–80 % av rackvärmen (restvärme som lämnas via konvektion från icke-vätskekylda komponenter som DIMM, lagring och strömförsörjning hanteras av extra luft) är kombinationen av serverkompatibilitet och funktionsförmåga. Till skillnad från nedsänkningssystem behåller CDU-kylda rack standardserverchassi, standardunderhållsprocedurer och standardgarantitäckning från server-OEM:er – en viktig faktor för företagsköpare med stora installerade baser.
Underhåll av CDU-kylsystem och DC-hydrauliska kraftenheter
Ett väldesignat CDU-kylsystem som kör en hydraulisk likströmsenhet av rätt storlek kan fungera i åratal med minimala ingrepp, men ett strukturerat förebyggande underhållsprogram är viktigt för att undvika oplanerade stillestånd.
- Kylvätskans resistivitetskontroller (månadsvis): Avjoniserat vatten plockar långsamt upp jonisk förorening från rörväggar och kalla plattmaterial. En resistivitet som sjunker under 0,1 MΩ·cm signalerar att hartspatronen med blandad bädd behöver bytas ut. Kylvätska med låg resistivitet påskyndar galvanisk korrosion i kallplåtskanaler av aluminium.
- Inspektion av filterpatron (kvartalsvis): Sidoströmsfilter klassade 0,2–10 mikron ackumulerar partiklar med en hastighet som är proportionell mot slinghastigheten och rörets yta. De flesta CDU-plattformar har en differenstrycksindikator över filterhuset; en ökning över tillverkarens tröskelvärde (vanligtvis 0,3–0,5 bar) utlöser en ändringsrekommendation. Plattformar med dubbla filterhus tillåter en förändring utan att avbryta sekundärslingflödet.
- Pumplagers vibrationsanalys (halvårlig): Även tätningslösa magnetdrivna DC hydrauliska kraftenheter har lager i pumphjulsaxeln som slits med tiden. Vibrationsanalys med hjälp av en accelerometer placerad på pumphuset kan upptäcka utvecklande lagerslitage 3–6 månader före fel – tillräckligt med ledtid för att planera ett planerat byte utan nödstopp. DCX:s ECDU-kontrollplattform loggar motorström- och vibrationstrender kontinuerligt och visar varningar för prediktivt underhåll via sitt BMS-gränssnitt.
- Värmeväxlare nedsmutsning bedömning (årlig): Plattvärmeväxlarens primärsida (anläggningsvatten) yta är den mest sannolika platsen för nedsmutsning, särskilt i områden där anläggningsvatten har förhöjd hårdhet eller biologiskt innehåll. Årlig termisk prestandatestning – jämför den faktiska värmeöverföringshastigheten vid uppmätta flödes- och temperaturförhållanden mot designkurvan – detekterar nedsmutsning innan den försämrar den sekundära slingans framledningstemperaturer.
- Visuell inspektion av kallplatta (på serveruppdatering): När servrar byts ut eller uppgraderas ska de kalla plattorna inspekteras visuellt med avseende på korrosionsgropar, skåror eller O-ringsextrudering vid snabbkopplingarna. Eatons CDU-dokumentation noterar att blind-mate snabbfrånkopplingar med 360-graders svivelkopplingar minimerar kraften som appliceras under anslutning och frånkoppling, vilket minskar skador på o-ringar — men inspektion är fortfarande nödvändig.
The Future of CDU Cooling: Trends Shaping the Next Generation
Flera konvergerande teknologitrender kommer att forma hur CDU-kylsystem och deras hydrauliska DC-kraftenheter utvecklas under slutet av 2020-talet. Att förstå dessa riktningar hjälper datacenterplanerare att fatta köpbeslut som kommer att förbli kompatibla med framtida infrastrukturgenerationer.
48V DC Power Architecture
Eftersom hyperscale-anläggningar använder 48V DC-rackdistribution för att minska kopparförlusterna, designas CDU-pumpaggregat om för att köras inbyggt på 48V. Detta eliminerar AC-strömförsörjningsenheten från CDU:s elektriska arkitektur, vilket minskar omvandlingsförlusterna och förenklar underhållet. Moogs CoreMotion-dokumentation listar redan 48V DC som en stödd driftspänning.
AI-driven flödeskontroll
Nästa generations CDU-kontrollplattformar integrerar maskininlärningsalgoritmer som förutsäger kylbehov baserat på arbetsbelastningstyp – och skiljer till exempel mellan matris-multipliceringsintensiv AI-träning (ihållande toppeffekt) och slutledningstjänst (mycket variabel, burst-tung belastning). Förutsägande flödesjustering minskar pumpenergin med 20–40 % jämfört med reaktiva proportionellt integrerade styrslingor, enligt tidiga fältdata från hyperskale-installationer.
Standardiserad Quick-Connect-infrastruktur
Open Compute Project (OCP) och motsvarande industrikonsortier driver standardiseringen av CDU-manifold-anslutningspunkter, vilket gör det möjligt för flera leverantörer att ansluta till en enda CDU utan anpassade kopplingar. Eaton ROL4000, inspirerad av OCP Project Deschutes femte generationens specifikationer, demonstrerar hur standardanslutningsprofiler kan tjäna 2 MW kylbelastningar vid en 3°C närmande temperatur - endast uppnås med AT3-klass värmeväxlare och exakt kontrollerad DC hydraulisk effektenhet.
Integrerad värmeåtervinning som standard
Regleringstrycket, särskilt i Europa, påskyndar integreringen av värmeåtervinningsbestämmelser i bas CDU-specifikationer. WKM-Michels nuvarande CDU-sortiment inkluderar en fabriksalternativ värmeväxlarport för spillvärmeextraktion, med en kontrollstrategi som garanterar att kylprestanda har absolut hydraulisk prioritet över genomströmning av värmeåtervinning. Möjligheten att mata lokala värmenätverk från datacenters avvisande värme går från ett premiumalternativ till en standardfunktion i plattformssläppen 2025–2026.
Vanliga frågor om CDU-kylning
Vad är skillnaden mellan en CDU och en CRAC-enhet?
En datorrumsluftkonditioneringsenhet (CRAC) använder köldmedium eller kylt vatten för att kyla återcirkulerad luft i datahallen. En CDU är ett vätske-till-vätska värmeväxlarsystem som distribuerar kylvätska direkt till IT-hårdvara genom kalla plattor eller grenrör. CDU: er är mycket mer termiskt effektiva för applikationer med hög densitet men kräver server-side cold plate-kompatibilitet. CRAC-enheter arbetar med omodifierade standardservrar och förblir relevanta som kompletterande kylning för CDU-installationer som fångar upp 60–80 % av rackvärmen i flytande form, vilket lämnar en del restvärme för luftavlägsning.
Hur skiljer sig en DC hydraulisk kraftenhet från en vanlig AC-pump i CDU-tillämpningar?
En hydraulisk likströmsenhet använder en borstlös likströmsmotor med elektronisk kommutering, som ger variabel hastighetskontroll, högre effektivitet vid dellast, lägre akustiska emissioner och kompatibilitet med likströmsfördelningsbussar (12V eller 48V). En vanlig AC-pump körs med fast hastighet (eller med en separat extern VFD), kräver AC-strömförsörjning och har högre tomgångsförluster. För CDU-applikationer i rack där utrymme och kraft är hårt begränsade och varierande arbetsbelastningar kräver adaptivt flöde, är DC hydrauliska kraftenheter nu standardvalet bland ledande tillverkare inklusive Panasonic, Moog och TOPSFLO.
Vilken kylvätska ska användas i en CDU-sekundärslinga?
Det vanligaste valet är avjoniserat vatten med en resistivitet över 0,5 MΩ·cm. För anläggningar där omgivningstemperaturen kan sjunka under 10°C (utomhuskylning, kantplaceringar) används en propylenglykol-vattenblandning med 25–30 volymprocent glykol (PG25 eller PG30) för frysskydd. Propylenglykol minskar den specifika värmekapaciteten något och ökar viskositeten, vilket båda ökar pumpenergin som krävs för en given termisk belastning - en faktor som måste beaktas vid dimensionering av DC-hydraulikkraftaggregat. Inhibitorförpackningar som är speciellt framtagna för kompatibilitet med aluminium och koppar med kall plattor bör användas, och systemets pH bör hållas mellan 7,0 och 8,5.
Kan CDU-kylning eftermonteras i ett befintligt luftkylt datacenter?
Ja, men den praktiska komplexiteten beror på om anläggningsvatten redan finns tillgängligt i det vita utrymmet. Om köldbärare slutar i det mekaniska rummet men inte på datahallens golv, erbjuder in-rad CDU:er anslutna via flexibla slangenheter den minst störande vägen. CRAC-enheterna kan förbli i drift för att avlägsna restvärme medan CDU-täckningen utökas rack för rack. Kompakta in-rad CDU-plattformar är speciellt utformade med detta brownfield användningsfall i åtanke - DCX HYDRO CDU 12, till exempel, beskrivs som att passa "alla datarumsmiljöer med i rad eller teknisk korridorplacering." Rörarbete är den dominerande kostnadsvariabeln; pre-piped CDU-plattformar som inkluderar tillförsel-/returhuvuden och luftavluftningspunkter kan minska installationstiden avsevärt.
Vilken redundansnivå är lämplig för CDU-kylsystem?
Den lämpliga redundansnivån speglar de bredare kraven på datacenternivån. Tier III-ekvivalenta distributioner (99,982 % drifttid) använder vanligtvis N 1-pumpredundans inom varje CDU, kombinerat med grenrörsisoleringsventiler som gör att en CDU kan kopplas offline utan att avbryta flödet till intilliggande rack. Nivå IV-likvärdiga distributioner använder 2N-arkitektur – två oberoende CDU-tåg vardera dimensionerade för att hantera 100 % av rackets termiska belastning, med automatisk omkoppling vid pumpfel eller underhåll. För hyperskala AI-träningsmiljöer där till och med kort termisk strypning försämrar slutförandetiden för jobb över tusentals GPU:er, är 2N-arkitektur standard trots den extra kapitalkostnaden.
Hur påverkar CDU-kylning PUE jämfört med luftkylning?
Ett välbeställt CDU-kylsystem som arbetar med varmvattenkompatibla värmeväxlare och en optimalt avstämd hydraulisk likströmsenhet reducerar vanligtvis anläggningens PUE från 1,4–1,8-intervallet som är typiskt för luftkylda äldre anläggningar till 1,1–1,2. Förbättringen kommer från tre källor: eliminering av energiintensiva datorrumslufthanterare, förlängning av frikylningstimmar (avstängning av kylare) som möjliggörs av högre tillåtna tilloppsvattentemperaturer, och minskning av IT-utrustningens fläkteffekt eftersom vätskekylda CPU:er och GPU:er inte längre kräver samma luftflöde för värmeavvisning. Vissa hyperskalaoperatörer rapporterar PUE-värden som närmar sig 1,05 för nya vätskekylda anläggningar i tempererade klimat.
Vad är den typiska livslängden för ett CDU-kylsystem?
Plattvärmeväxlare och grenrör i CDU-system är konstruerade för 15–20 års livslängd under normala driftsförhållanden, förutsatt att kylvätskekemin bibehålls och systemtrycket förblir inom designgränserna. De komponenter som mest sannolikt kräver tidigare utbyte är pumpenheter (vanligtvis 5–8 års lagerlivslängd för magnetdrivna hydrauliska likströmsenheter, förlängningsbara med förutsägbart underhåll) och elastomeriska tätningar vid snabbkopplingar (2–5 år beroende på anslutningsfrekvens). Styrelektronik och sensormoduler har vanligtvis en garanti på 3–5 år och kan behöva bytas ut under en 7–10 års cykel eftersom firmwaresupport upphör för äldre plattformsgenerationer.
Vilken flödeshastighet behöver en CDU för ett 100 kW AI-serverrack?
För ett 100 kW-ställ med en temperaturskillnad på 10 K på sekundärsidan med vatten som kylvätska är det erforderliga massflödet cirka 2,4 kg/s eller 144 L/min. Genom att lägga till en säkerhetsmarginal på 15 % för flödesfördelningsförluster i grenröret kommer specifikationen för DC-hydraulikkraftenheten till cirka 165 l/min vid CDU-uttaget. Vid en designtryckhöjd på 3 bar (med hänsyn till tryckfall i kylplattan och grenröret) motsvarar detta ett pumpens hydrauliska effektbehov på ungefär 820 W. Med en hydraulisk likströmsverkningsgrad på 65–75 % är den elektriska inmatningen till pumpaggregatet cirka 1,1–1,3 kW – mindre än 1,3 % av vätskebelastningen för pumpen, vilket försumbar är att kyla pumpen över vätskeaggregatet. till dess termiska fördel.
