En hydraulisk kraftenhet är byggd av sex funktionella grupper som arbetar tillsammans: a reservoar som lagrar och konditionerar vätskan, a pump som omvandlar mekanisk energi till flöde, en elmotor som driver pumpen, en ventilaggregat som styr och reglerar tryck, en filtreringskrets som skyddar inre ytor från kontaminering och stödjande hårdvara som kylare, ackumulatorer, grenrör, tätningar och instrumentering. Var och en av dessa hydrauliska kraftenheter har en direkt effekt på systemets tryckstabilitet, vätskelivslängd och hur länge enheten går innan den behöver service.
Dimensioneringen och graden av varje del beror på arbetscykeln, omgivningstemperaturen och det tryck som efterföljande ställdon kräver. En enhet byggd för en stämplingspress som avfyras med några sekunders mellanrum behöver annan ventilrespons och kylkapacitet än en enhet som håller en statisk klämma i timmar. Att matcha komponenter till den faktiska driftcykeln, snarare än att standardisera en katalogstandardkonfiguration, är vanligtvis skillnaden mellan en kraftenhet som håller i ett decennium och en som behöver byggas om på två år.
Det hjälper också att tänka på en hydraulisk kraftenhet som en sluten slinga snarare än en samling separata delar. Vätskekvaliteten som ställs in av behållaren och filtreringskretsen påverkar pumpslitaget, pumpslitage påverkar internt läckage och värmealstring, värme påverkar viskositeten och viskositeten påverkar hur exakt ventilerna kan styra flödet. En svag länk i någon enskild komponentgrupp dyker så småningom upp som ett symptom någon annanstans i kretsen, varför felsökning av en kraftenhet nästan alltid måste börja med flytande tillstånd innan man tittar på någon enskild del.
Avsnitten nedan går igenom varje större komponentgrupp, vad som ändras mellan konfigurationer, standarder och datapunktsingenjörer som vanligtvis refererar till när de specificerar delar och de felmönster som oftast dyker upp i fält.
Reservoardesign och vätskekapacitet
Reservoaren gör mer än att hålla olja. Den avsätter medbringad luft, leder bort värme genom sin yta och låter föroreningar släppa ut innan vätska dras tillbaka in i pumpinloppet. En reservoar som är underdimensionerad för sin pumpflöde kommer att återcirkulera varm, luftad vätska, vilket påskyndar oxidationen och förkortar tätningarnas livslängd över alla andra komponenter i kretsen.
Storleksförhållanden som används i praktiken
En allmänt använd startregel dimensionerar reservoaren vid tre till fem gånger pumpens nominella flöde i gallon per minut , uttryckt i gallon. En enhet byggd kring en 20 GPM pump skulle därför vanligtvis använda en 60 till 100 gallon tank, med den nedre delen reserverad för enheter som redan inkluderar extra kylning.
| Tulltyp | Rekommenderat tank-till-flöde-förhållande | Typisk baffelkonfiguration |
| Kontinuerlig körning, hög värmebelastning | 4:1 till 5:1 | Fullhöjd baffelplatta med returdiffusor |
| Intermittent tjänstgöring, standard pressarbete | 3:1 till 4:1 | Partiell baffel som separerar sug och retur |
| Mobila eller utrymmesbegränsade enheter | 2:1 till 3:1 | Endast intern diffusor, ingen hel baffel |
Generella reservoarstorleksförhållanden hänvisade till industriell hydraulisk designpraxis.
Reservoarer har även påfyllnings- och dräneringsportar, en andning med ett torkmedel eller partikelformigt element, en magnetisk dräneringsplugg för att fånga upp järnhaltigt slitageskräp och en nivåmätare av siktglas eller flytande stil. Att hoppa över magnetpluggen är en vanlig genväg på billigare hydrauliska kraftaggregat, och det är ett av de billigaste tilläggen i förhållande till slitageskyddet det ger.
Baffelplacering och returlinjedesign
Den interna baffelplattan förbises ofta, men dess placering avgör hur mycket uppehållstid vätska har innan den dras tillbaka in i pumpen. En baffel inställd för nära sugporten förkortar det effektiva sedimenteringsavståndet och låter luftad vätska recirkulera snabbare än den kan avgasa. Returledningar skärs vanligtvis i en 45-graders vinkel och placeras under vätskeytan för att minska stänk och skumbildning, och en diffusorpassning på returledningen sprider flöde över ett större område snarare än att rikta en höghastighetsström rakt mot tankväggen.
Tankmaterial och ytbehandling
Kolstål förblir standard reservoarmaterialet av kostnadsskäl, vanligtvis avslutat med en invändig beläggning som är resistent mot den specifika vätsketypen som används, eftersom mineralolja, vattenglykol och biologiskt nedbrytbara vätskor var och en interagerar på olika sätt med obehandlat stål. Reservoarer av rostfritt stål förekommer på enheter i livsmedelsklassade, sköljnings- eller korrosiva miljöer där beläggningsfel skulle innebära föroreningsrisk. Aluminiumtankar dyker upp på mobila och viktkänsliga konstruktioner och byter ut lite motstånd mot bucklor för en meningsfull viktminskning.
Hydraulvätsketyper och viskositetsval
Vätskan i sig är en fungerande komponent, inte bara ett medium, och att välja fel kvalitet undergräver alla andra delar i kretsen oavsett hur väl de delarna är specificerade.
Vanliga vätskekategorier
- Mineralbaserade antislitageoljor — standardvalet för det stora flertalet industriella hydrauliska kraftenheter, som erbjuder en bra balans mellan kostnad, smörjighet och additiv prestanda.
- Brandbeständiga vätskor (vattenglykol eller fosfatester) – används nära het metall, svetsning eller gjuterier där ett hydrauliskt ledningsfel nära en antändningskälla skapar verklig risk.
- Biologiskt nedbrytbara vätskor — specificerad för mobil utrustning som arbetar nära vattenvägar eller på miljökänsliga platser, vanligtvis till en kostnadspremie över mineralolja.
- Vätskor av livsmedelskvalitet — används där oavsiktlig kontakt med livsmedel är möjlig, formulerad utan de tillsatsförpackningar som finns i vanliga industrioljor.
Viskositetsgrad och driftstemperatur
Viskositeten specificeras i allmänhet av ISO-klass, med ISO 32 och ISO 46 som täcker de flesta industriella tillämpningar med måttligt klimat och ISO 68 reserverat för enheter som körs i konsekvent höga omgivningstemperaturer. Att köra en vätska som är för tunn för driftstemperaturen ökar det interna läckaget över pumpen och ventilerna, vilket sänker den volymetriska effektiviteten, medan vätska som är för tjock ökar pumpens inloppsbegränsning och kan svälta ut pumpen vid start under kalla förhållanden. Ett viskositetsindex över 100 indikerar att vätskan motstår förtunning när temperaturen stiger, vilket har större betydelse på enheter som ser ett stort säsongsbetonat temperaturväxling än på klimatkontrollerade inomhusinstallationer.
Pumptyper som används i hydrauliska kraftaggregat
Pumpen ställer in flödet och, i kombination med övertrycksventilens inställning, det maximala arbetstrycket för hela enheten. Tre pumparkitekturer täcker den stora majoriteten av industriella hydrauliska kraftenheter.
- Kugghjulspumpar — Fast förskjutning, enkel konstruktion, tolerant mot måttlig förorening, normalt klassad till 3 000 psi och väl lämpad för kostnadskänsliga applikationer med behov av konstant flöde.
- Vane pumpar — tystare drift än kugghjulspumpar, bra verkningsgrad i mellantrycksområdet upp till ungefär 3 500 psi, och ett vanligt val där ljudnivåer spelar roll, till exempel nära förarplatser.
- Kolvpumpar — tillgänglig i fast eller variabelt deplacement, kapabel till 5 000 psi eller högre, och standardvalet när en enhet behöver tryckkompenserad eller lastavkännande flödeskontroll för att spara energi under variabel belastning.
Fast kontra variabel förskjutning
En pump med fast deplacement levererar ett konstant flöde vid en given axelhastighet oavsett belastning, med överflödet förbipassat över avlastningsventilen som värme. En tryckkompenserad pump med variabelt deplacement minskar sin egen effekt när systemet når inställt tryck, vilket minskar värmeutvecklingen och elförbrukningen avsevärt på enheter med långa uppehållsperioder. Den högre initialkostnaden för en variabel pump återvinns ofta inom några år genom lägre kyl- och energikostnader på enheter som tillbringar större delen av sin cykel med att hålla trycket snarare än att flytta flödet.
Pumpmontering och drivkoppling
De flesta industripumpar monteras direkt på motorn genom ett klockhus och en flexibel koppling snarare än en remdrift, vilket håller axeluppriktningen konsekvent och undviker underhållskostnader vid remspänning. Valet av kopplingsmaterial är viktigare än det kan verka - en koppling som är för styv överför motorvibrationer direkt in i pumpaxeln och påskyndar lagerslitage, medan en koppling som är för mjuk kan hamna i plötsliga belastningsomkastningar. Inriktningstoleransen mellan motor och pumpaxel hålls vanligtvis inom några tusendels tum, eftersom felinriktning utanför det intervallet visar sig som för tidigt läckage av axeltätningen långt innan det påverkar prestandan.
Volumetrisk effektivitet och slitageindikatorer
En ny kolvpump arbetar vanligtvis med 92 till 97 procent volymetrisk verkningsgrad, vilket innebär att endast en liten andel av den teoretiska effekten går förlorad på grund av intern slirning. När pumpen slits ökar den glidningen och trycket håller sig mindre stadigt under belastning även om pumpen fortfarande kan starta och gå normalt. Att spåra utflödet eller tryckfall under en fast belastning över tid ger en mycket tidigare varning om pumpslitage än att vänta på ett fullständigt fel.
Elmotorspecifikationer och val
Motorn måste matcha pumpens hästkraftsbehov vid det avsedda driftstrycket, inte bara dess flödesklassning. Hästkrafter för en hydraulkrets beräknas från flöde och tryck tillsammans, så en pump som ser blygsam ut på enbart flöde kan fortfarande kräva en stor motor om den förväntas hålla högt tryck kontinuerligt.
| Motorram | Vanligt hästkraftsområde | Typisk tillämpning |
| NEMA 56C / 143TC-145TC | 1 till 5 hk | Små mobila enheter, enaktuatorhissar |
| 184TC-215TC | 7,5 till 20 hk | Standard industripressar och klämmor |
| 254TC och större | 25 hk och uppåt | Industrimaskiner för kontinuerlig drift, formsprutning |
Ungefärlig storlek på motorramen efter hästkrafter och typisk användning av hydraulisk kraftenhet.
TEFC-motorer (helt inneslutna, fläktkylda) dominerar installationer av industriella hydrauliska kraftaggregat eftersom pumpänden utsätts för oljedimma och luftburna partiklar. Duty cycle spelar också roll här: en motor som är klassad för kontinuerlig drift (S1) kommer att köras svalare under ett åtta timmars skift än en motor som är klassad endast för intermittent drift, även om båda delar samma typskylt hästkrafter.
Startmetod och startström
Direktstart är vanligt för mindre motorer men ger en startström flera gånger den märkström som går, vilket kan vara ett problem på anläggningar med begränsad elservice eller på enheter som startar och stannar ofta under ett skift. Mjukstartare och frekvensomriktare minskar inrusningen, och en frekvensomriktare tillåter dessutom att motorhastigheten sänks under perioder med låga krav i cykeln, vilket minskar både energianvändning och buller. På enheter där pumpen har fast slagvolym är parning av den med en VFD en av de mer effektiva eftermonteringsförändringarna för att minska energiförbrukningen i standbyläge utan att byta ut själva pumpen.
Motorkylning och omgivningsnedsättning
Motorns märkskyltar förutsätter en standard omgivningstemperatur, vanligtvis 40°C. Enheter installerade i slutna skåp, varma mekaniska rum eller direkt solljus körs ofta i en högre omgivning än den baslinjen, och motorns användbara hästkrafter måste minskas i enlighet därmed, annars kommer motorn att gå varmare än dess isoleringsklass är klassad för, vilket förkortar lindningens livslängd långt innan något mekaniskt fel inträffar.
Riktnings-, avlastnings- och flödeskontrollventiler
Ventiler är där en hydraulisk kraftenhets beteende faktiskt formas. Tre ventilfamiljer förekommer i nästan varje byggnad, tillsammans med flera specialventiltyper som används i mer krävande kretsar.
Riktningsstyrventiler
Solenoidmanövrerade riktningsventiler leder flödet för att förlänga, dra in eller hålla ett ställdon. Spolkonfigurationen avgör om kretsen är öppen, stängd eller tandem i vila, vilket i sin tur påverkar hur pumpen beter sig när ventilen inte växlas. Svarstiden på en vanlig magnetventil med våt ankare är vanligtvis i intervallet 20 till 50 millisekunder, medan proportionella riktningsventiler byter ut en del av den hastigheten för en kontrollerad, rampad övergång som minskar stötbelastningen på ställdonet och den anslutna strukturen.
Avlastningsventiler
Avlastningsventilen ställer in kretsens absoluta trycktak och skyddar varje nedströmskomponent från en överbelastningshändelse. Det är vanligtvis inställt 10 till 20 procent över det högsta arbetstrycket som systemet behöver, vilket ger marginal utan att slösa energi över avlastningsbanan under normal drift. Pilotmanövrerade övertrycksventiler håller en snävare trycktolerans under varierande flöde än direktverkande övertrycksventiler och är standardvalet på alla kretsar över ungefär 10 GPM.
Flödeskontrollventiler
Nålventiler, tryckkompenserade flödeskontroller och flödesdelare hanterar ställdonets hastighet oberoende av lastvariation. Tryckkompenserade versioner håller en inställd flödeshastighet även när belastningstrycket ändras, vilket har betydelse för alla applikationer där konsekvent cykeltid krävs, såsom synkroniserad fastspänning.
Motvikts- och lasthållningsventiler
På vertikala ställdon förhindrar en motviktsventil att en överkörningslast faller fritt om en slang går sönder eller en riktningsventil tappar signal, genom att upprätthålla mottryck på ställdonets utloppssida tills inloppssidan är aktivt trycksatt. Lasthållningsventiler av denna typ behandlas som säkerhetskritiska komponenter i alla applikationer där en okontrollerad nedstigning skulle skapa en fara, såsom lyftplattformar eller presskolvar.
Ventilgrenrör kombinerar i allt högre grad flera av dessa funktioner i ett enda gjutet eller borrat block, vilket minskar antalet externa kopplingar och läckpunkter jämfört med en stapel av separata ventiler.
Filtrering och vätskerenlighet
Kontaminering är ansvarig för majoriteten av oplanerade fel på hydrauliska komponenter, och filtrering är det primära försvaret. En väl specificerad hydraulisk kraftenhet använder filtrering på mer än en punkt i kretsen snarare än att förlita sig på en enda filterplats.
| Filtrera plats | Typiskt Micron Rating | Primärt syfte |
| Sugsil | 100 till 150 mikron | Skyddar pumpinloppet från stora skräp |
| Tryckledningsfilter | 10 till 25 mikron | Skyddar ventiler och cylindrar nedströms pumpen |
| Returledningsfilter | 10 till 25 mikron | Fångar sliter på skräp innan det kommer in i reservoaren igen |
Vanliga filtreringspunkter och mikronvärden över en typisk hydraulisk kraftenhetskrets.
Vätskerenhet spåras vanligtvis med ISO 4406 partikelräkning, som rapporterar tre siffror som representerar partikelantal vid 4, 6 och 14 mikron. En kod som 18/16/13 är ett realistiskt mål för en industrikrets med mellantryck, medan proportionella ventiler och servoventiler i allmänhet kräver en snävare kod inom intervallet 16/14/11. En igensättningsindikator, vare sig den är visuell eller elektrisk, låter underhållspersonal byta element baserat på verkligt tillstånd istället för ett fast kalenderintervall, vilket minskar både för tidiga elementbyten och risken att springa förbi ett filters kapacitet.
Beta-förhållande och filtereffektivitet
Filterelementets prestanda uttrycks ofta som ett beta-förhållande, som jämför antalet partiklar över en given storlek uppströms och nedströms om elementet. Ett betaförhållande på 200 vid 10 mikron innebär att filtret tar bort 199 av varje 200 partiklar av den storleken eller större, och anses vara en högeffektiv klassificering för ett tryckledningsfilter. Beta-förhållandet är viktigare än enbart rubrikmikronbetyg, eftersom två filter som annonseras med samma mikronstorlek kan ha mycket olika faktisk fångsteffektivitet beroende på mediakonstruktion.
Off-line och njurslingafiltrering
Vissa hydrauliska kraftenheter lägger till en dedikerad off-line filtreringsslinga, som körs kontinuerligt från en liten hjälppump oberoende av huvudkretsens arbetscykel. Detta njurslingarrangemang håller behållaren ren även under perioder när huvudpumpen är inaktiv, och är vanligt på behållare med stora volymer där in-line-filtrering ensam inte kan vända hela vätskevolymen tillräckligt ofta för att hålla ett snävt mål för renhet.
Ackumulatorer och deras roll
En ackumulator lagrar hydraulisk energi under tryck, med hjälp av en kolv, blåsa eller diafragma för att separera vätskan från en förladdad gasvolym, nästan alltid kväve. I en hydraulisk kraftenhet tjänar ackumulatorer flera olika syften.
- Jämnar ut tryckspikar och pumprippel, vilket förlänger livslängden på slangar, kopplingar och mätare.
- Tillför ett flöde utöver vad pumpen ensam kan leverera under en kort efterfrågan på topp, vilket gör att en mindre pump kan specificeras.
- Upprätthålla trycket på ett fastspänt eller hållet ställdon under ett strömbortfall, vilket är viktigt för säkerhetskritiska spänntillämpningar.
- Absorberar stötbelastningar från snabba ventilväxlingar, vilket minskar hammareffekten vid långa rördrag.
Blåsliknande ackumulatorer är det vanligaste valet inom allmän industriservice eftersom de erbjuder en bra balans mellan svarshastighet och kostnad. Förladdningstrycket är normalt inställt på ungefär 90 procent av systemets lägsta drifttryck och måste kontrolleras regelbundet, eftersom kväveladdningen sjunker långsamt över tiden genom blåsmaterialet.
Kolvackumulatorer för högcykelapplikationer
Kolvackumulatorer använder en fritt flytande kolv istället för en flexibel blåsa för att separera gas och vätska, vilket gör att de kan hantera större volymer och högre cykelhastigheter utan utmattningsproblem som begränsar blåsans livslängd under konstant snabb cykling. De är vanligare på kontinuerliga industripressar och testutrustning där ackumulatorn ser tusentals laddnings- och urladdningscykler per skift.
Värmeväxlare och kylkretsar
Varje ineffektivitet i en hydraulkrets visar sig som värme, och överskottsvärme är ett av de snabbaste sätten att bryta ned både vätskan och tätningarna i hela enheten. Luftkylda värmeväxlare använder en fläktdriven radiatorkärna och passar installationer där omgivande luft är tillgänglig och vatten inte, medan vattenkylda skal-och-rörväxlare erbjuder mer konsekvent kylning i varma eller dammiga miljöer men kräver en kylt eller engångsvattenförsörjning.
Storleksöverväganden
Kylkapaciteten är i allmänhet anpassad till värmebelastningen som genereras av avlastningsventilens bypass, tryckfall över ventilerna och pumpens ineffektivitet, inte bara till motorns hästkrafter. Enheter som kör en pump med fast deplacement mot en stängd ventil under långa uppehållsperioder genererar betydligt mer värme än en pump med variabelt deplacement som gör samma jobb, och kylarspecifikationen bör återspegla den skillnaden snarare än en generisk hästkraftsbaserad tumregel.
En termostatstyrd fläkt eller en bypass-ventil på den vattenkylda kretsen hindrar vätsketemperaturen från att svänga för långt i endera riktningen, eftersom vätska som går för kallt ökar viskositeten och pumpinloppsbegränsningen, precis som att körning för varm sänker viskositeten och filmens styrka.
Luftkyld kontra vattenkyld avvägning
Luftkylda enheter undviker VVS, vattenrening och utsläpp som tillåter problem som kommer med ett vattenkylt system, vilket gör dem till det enklare valet för de flesta fristående industriella installationer. Vattenkylda enheter, i utbyte, håller en mer stabil vätsketemperatur oavsett omgivande luftförhållanden och tar upp mindre fysiskt utrymme runt själva enheten, vilket har betydelse i anläggningar där golvutrymmet eller luftflödet är begränsat. Vissa större installationer använder en vatten-till-luft-kylare med sluten krets specifikt för att få stabiliteten i vattenkylning utan vattenförbrukning och utsläppsproblem med ett öppet engångssystem.
Fördelare, slangar och beslag

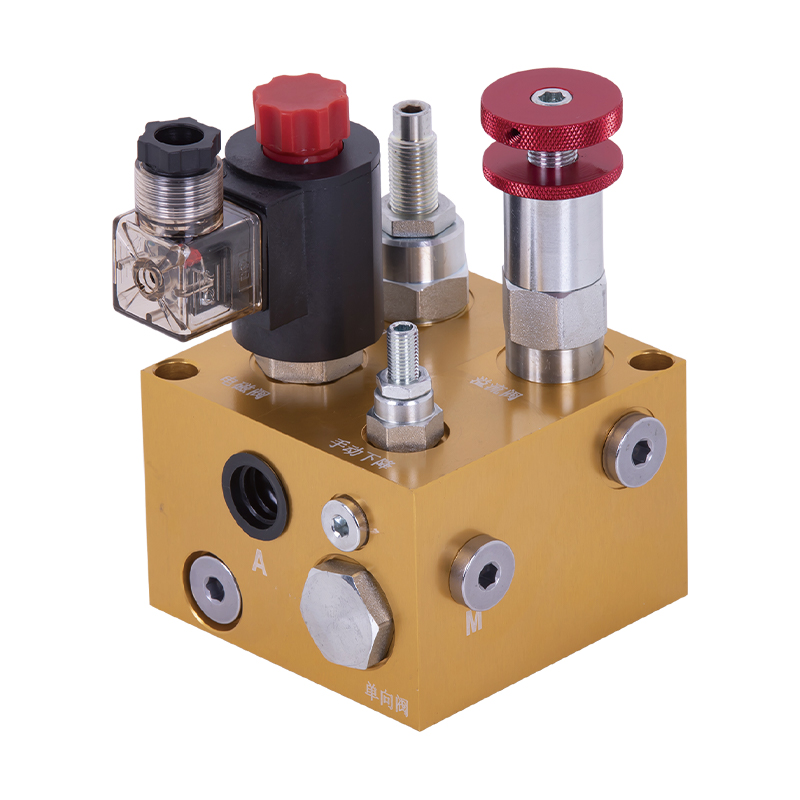

Fördelarblock konsoliderar ventilmontering och inre portar till en enda maskinbearbetad eller gjuten kropp, vilket minskar antalet externa slangdragningar och läckagepunkterna som följer med dem. Patronliknande ventiler gängade direkt i grenrörskaviteter har till stor del ersatt äldre staplade ventilenheter på nya hydrauliska kraftaggregat eftersom de minskar både fotavtryck och monteringsarbete.
Val av slang och koppling
Slangen klassificeras efter arbetstryck, sprängtryck och böjradie, och underdimensionerad slang är en av de vanligaste orsakerna till tryckfall som blir feldiagnostiserat som ett pump- eller ventilproblem. O-ringens yttätning och O-ringens utsprångskopplingar är nu att föredra framför äldre flare kopplingar på högtryckskretsar eftersom de tätar tillförlitligt utan att förlita sig på metall-till-metall vridmoment enbart, vilket minskar läckage vid anslutningspunkter under enhetens livslängd.
Styv rörledning kontra flexibel slang
Fasta stål- eller rostfria rörledningar används vanligtvis för permanenta körningar mellan behållaren, pumpen och grenröret på stationära enheter, eftersom styva rörledningar motstår nötning och håller längre än slangar under installationens livslängd. Flexibel slang är reserverad för anslutningar till rörliga komponenter, såsom en cylinder som rör sig, eller för sektioner som kräver vibrationsisolering från pumpen och motorn. Att blanda de två på lämpligt sätt, snarare än att dra en slang för en hel fast krets av bekvämlighet under montering, förlänger på ett meningsfullt sätt serviceintervallet mellan läckagereparationer.
Rörstorlek och hastighetsgränser
Linjens dimensionering är i allmänhet inställd för att hålla vätskehastigheten inom accepterade intervall - ungefär 2 till 4 fot per sekund på sugledningar, 10 till 15 fot per sekund på tryckledningar och 10 till 15 fot per sekund på returledningar. Underdimensionerade ledningar ökar hastigheten utanför dessa intervall, vilket ökar tryckfallet, genererar ytterligare värme och i sugledningar ökar specifikt risken för kavitation vid pumpinloppet.
Tätningar, packningar och slitagekomponenter
Tätningar får sällan samma uppmärksamhet som pumpar eller ventiler när en hydraulisk kraftenhet specificeras, men tätningsfel är en av de vanligare orsakerna till att en enhet hamnar i en oplanerad reparation.
Axeltätningar
Den roterande axeltätningen vid pumpens drivaxel utsätts för konstant rotation och eventuell felinriktning i motorkopplingen, vilket gör den till en av tätningsplatserna med högsta slitage på hela enheten. Axeltätningsmaterial måste anpassas till den vätsketyp som används, eftersom en tätningsblandning som är lämplig för mineralolja kan brytas ned snabbt i kontakt med vissa brandbeständiga eller biologiskt nedbrytbara vätskor.
Statiska tätningar och packningar
Monteringsytor för grenrör och ventiler förlitar sig på statiska O-ringar eller packningar snarare än dynamiska tätningar, och dessa har i allmänhet en längre livslängd eftersom de inte utsätts för kontinuerlig rörelse. Deras misslyckande är oftare kopplat till felaktigt bultmoment under montering eller återanvändning av en tätning som borde ha bytts ut under ett ventilbyte, snarare än till vätskekompatibilitetsproblem.
Tätningskompatibilitet efter vätsketyp
| Vätsketyp | Vanligtvis kompatibelt tätningsmaterial | Obs |
| Mineralolja | Nitril (Buna-N) | Standard för de flesta industriella kretsar |
| Brandsäker vattenglykol | EPDM | Nitril bryts ned i vatten-glykolvätska över tiden |
| Fosfatester | Fluorokarbon (Viton) | EPDM och nitril är båda olämpliga |
Allmän vägledning för tätningsmaterial efter vätsketyp; bekräfta alltid mot den specifika vätsketillverkarens data.
Instrumentering: Mätare, sensorer och brytare
Instrumentering förvandlar en hydraulisk kraftenhet från en förseglad låda till något som kan diagnostiseras utan demontering. Ett minsta instrumentpaket på de flesta industrienheter inkluderar en tryckmätare med en isolatorventil för att skydda mätaren från pulsering, en vätskenivå- och temperaturmätare på behållaren och en igensättningsindikator på filterhusen.
| Instrument | Vad den övervakar | Varför det spelar roll |
| Tryckgivare | Systemtryck, elektriskt avläst | Möjliggör PLC-övervakning och tryckbaserade förreglingar |
| Temperaturomkopplare | Reservoarvätsketemperatur | Utlöser kylning eller avstängning före viskositetsnedbrytning |
| Nivåbrytare | Reservoarvätskenivå | Förhindrar pumpkavitation från låg vätska |
| Indikator för igensättning av filter | Tryckskillnad över filterelementet | Byte av flaggelement baserat på verkligt skick |
Vanlig instrumentering läggs till hydrauliska kraftenheter för tillståndsövervakning.
Genom att lägga till elektriska utgångar till dessa instrument, snarare än att förlita sig på endast visuella mätare, kan en PLC eller kontrollpanel stänga av enheten automatiskt innan ett lågnivå- eller övertemperaturtillstånd orsakar skada, vilket är mycket billigare än reparationen som följer på en ignorerad varning.
Dataloggning och fjärrövervakning
På större installationer matar instrumentering allt mer en datahistoriker eller fjärrövervakningsplattform snarare än enbart en lokal panel, vilket låter underhållspersonal spåra tryck- och temperaturtrender över veckor eller månader istället för att bara reagera på ett larm. Gradvis avdrift i dessa trender – en långsamt stigande baslinjetemperatur eller en övertrycksventil som går förbi oftare än den brukade – är ofta den tidigaste tillgängliga varningen för att utveckla pump- eller kylarslitage, långt innan enheten utlöser ett larm eller misslyckas direkt.
Styrsystem och PLC-integration
Fristående hydrauliska kraftenheter med enkel på/av eller manuell ventilkontroll utgör fortfarande en stor del av installationerna, men integration med en PLC eller dedikerad hydraulisk styrenhet har blivit standard i alla applikationer där cykeltiming, sekvensering eller säkerhetsspärrar har betydelse.
Diskret kontra proportionell kontroll
Ett diskret kontrollschema kopplar magnetventiler helt på eller av, vilket är tillräckligt för enkla förlängnings-indragnings-hållsekvenser. Proportionell och servostyrning modulerar istället ventilens läge kontinuerligt, vilket möjliggör kontrollerad acceleration, retardation och positionering i mitten. Proportionell kontroll ökar kostnaden och kräver strängare vätskerenhet, men det är det som gör att en hydraulisk kraftenhet matchar den mjuka, positionsexakta rörelsen som pneumatiska eller elektromekaniska ställdon ibland antas hantera bättre.
Säkerhetsförreglingar
Tryckbrytare, skyddsspärrar och nödstoppskretsar är vanligtvis kopplade direkt till motorstartaren och riktningsventilens styrkrets så att en säkerhetshändelse tar bort både den elektriska drivningen och det hydrauliska trycket samtidigt, snarare än att förlita sig på ett svar som endast är en programvara som kan försenas av ett styrsystemfel.
Energieffektivitet i design av hydraulisk kraftenhet
Energikostnaden under en hydraulisk kraftenhets livslängd överstiger ofta det ursprungliga inköpspriset för utrustningen, vilket gör effektiviteten till en komponentvalsfaktor i sig snarare än ett sekundärt bekymmer.
- Tryckkompenserade pumpar med variabelt deplacement minskar energiförbrukningen i standbyläge genom att minska uteffekten när tryckmålet har nåtts, istället för att förbigå fullt flöde över övertrycksventilen.
- Frekvensomriktare på motorn minskar både energiförbrukning och buller under delar av cykeln med låga krav.
- Rätt dimensionerade rördragningar minskar tryckfallet, vilket direkt minskar de hästkrafter som pumpen måste arbeta mot för att leverera samma flöde.
- Belastningsavkännande kretsar matchar pumpens uteffekt till det faktiska nedströmsbehovet snarare än att köra med ett fast tryck oavsett vad ställdonen behöver för närvarande.
Dessa val samverkar med varandra: en pump med variabelt deplacement parat med en VFD-driven motor och ett lastkännande grenrör kan minska elförbrukningen avsevärt jämfört med en baslinje med fast slagvolym och fast hastighet på samma applikation, även om de faktiska besparingarna beror mycket på hur mycket av driftcykeln som går åt vid delbehov kontra fullt flöde.
Mobila kontra stationära hydrauliska kraftenhetskomponenter
Komponentgrupperna som täcks ovan gäller både mobila och stationära hydrauliska kraftenheter, men den specifika hårdvaran som väljs inom varje grupp skiljer sig ofta väsentligt mellan de två.
| Komponent | Stationär industrienhet | Mobil enhet |
| Strömkälla | Fast elmotor | PTO, motormonterad pump eller batterielektrisk motor |
| Reservoarmaterial | Kol eller rostfritt stål | Aluminium för viktminskning |
| Kylning | Luft- eller vattenvärmeväxlare | Ram-luft eller fläktassisterad luftkylning |
| Kapsling | Öppen ram eller ljuddämpat skåp | Förseglat, vibrationsisolerat fack |
Allmänna komponentskillnader mellan stationära industriella och mobila hydrauliska kraftenheter.
Vibration är den största extra designfaktorn på mobila enheter. Komponenter som skulle sitta ostört i flera år på ett stationärt industrigolv behöver låsbrickor, gänglåsande blandning och vibrationsklassade slangklämmor på ett mobilt chassi, eftersom ihållande vibrationer på väg eller terräng kommer att lossa standardfästen och beslag mycket snabbare än en stationär installation någonsin skulle göra.
Komponentfelmönster och förebyggande underhåll
De flesta fel på hydrauliska kraftaggregat kan spåras tillbaka till en av tre grundorsaker: förorening, luftning eller värme. Genom att känna igen de tidiga symtomen på var och en kan underhållspersonalen ingripa innan en komponent faktiskt misslyckas.
| Symptom | Trolig komponent påverkad | Vanlig grundorsak |
| Gnällande eller kavitationsljud vid pumpen | Pump, sugsil | Låg vätskenivå, igensatt sil eller luftläckage på sugsidan |
| Svampig eller fördröjd cylinderrespons | Riktnings- eller flödesreglerventil | Luftad vätska eller sliten ventilspole |
| Gradvis tryckfall under belastning | Pump, övertrycksventil | Invändigt slitage från förorenad vätska |
| Stigande vätsketemperatur under skiftet | Kylare, avlastningsventil | Underdimensionerad kylning eller överdriven avlastningsbypass |
| Gråtbeslag och slangändar | Beslag, slangar | Vibrationsutmattning eller felaktigt vridmoment vid installation |
| Oregelbunden tryckmätare eller givaravläsning | Mätisolator, givare ledningar | Pulserande skada eller en lös elektrisk anslutning |
Fältobserverade symtommönster och de typiskt ansvariga komponenterna.
Ett förebyggande schema byggt kring vätskeprovtagning, schemalagda filterbyten baserade på igensättningsindikatorer snarare än fasta intervall, och periodiska ackumulatorkontroller före laddning fångar upp den stora majoriteten av dessa felmönster medan de fortfarande är billiga att korrigera.
Vätskeprovtagningsintervall
Kvartalsvis vätskeprovtagning är en vanlig baslinje för enheter i kontinuerlig industriell tjänst, med provtagningen flyttad till ett månatligt intervall på enheter som kör högprecisions-proportionella eller servokretsar där en liten ökning av partikelantalet har en överdriven effekt på ventilresponsen. Provtagning från en strömförande ledning snarare än reservoarbotten ger en mer representativ bild av vad som faktiskt cirkulerar genom pumpen och ventilerna.
Specificering av komponenter för en anpassad hydraulisk kraftenhet
Standardkatalogenheter täcker en stor del av applikationerna, men anpassade konstruktioner är vanliga där fotavtryck, buller, arbetscykel eller miljöexponering faller utanför standardintervallen. Några praktiska frågor formar de flesta anpassade specifikationer.
- Vad är den faktiska arbetscykeln - kontinuerlig, intermittent eller enstaka toppbehov - snarare än det teoretiska maximala flödet som systemet någonsin skulle kunna kräva?
- Vilka omgivningstemperaturintervall och krav på kapsling gäller, eftersom en utomhus- eller spolningsinstallation ändrar motorkapslingstyp, reservoarmaterial och kylningsstrategi?
- Vilka bullergränser gäller i närheten av installationen, vilket påverkar valet mellan växel-, skovel- och kolvpumpar lika mycket som någon kapslingsbehandling?
- Behöver applikationen proportionell eller servonivåstyrningsprecision, som driver snävare filtreringsmål och annan ventilteknologi från en enkel på/av-krets?
- Vad är den förväntade livslängden och vem kommer att utföra rutinunderhåll, eftersom det påverkar hur mycket värde det är att lägga till fjärrövervakning och automatiska avstängningar jämfört med ett enklare manuellt kontrollerat instrumentpaket?
Genom att få dessa svar direkt innan komponentval undviks den dyraste typen av omarbetning: att efter installationen upptäcka att pumpen, motorn eller kylpaketet var underdimensionerat för verkliga driftsförhållanden.
Kapslingar och brusreducering
Där en hydraulisk kraftenhet sitter nära en förarplats eller i en bullerkänslig anläggning, kan en ljuddämpad kapsling runt pumpen och motorn på ett meningsfullt sätt minska det upplevda ljudet, ofta mer kostnadseffektivt än att bara byta pumptyp. Kapslingens design måste balansera akustisk dämpning mot tillräcklig ventilation, eftersom en förseglad kapsling som fångar värme runt motorn och pumpen kommer att förkorta komponenternas livslängd även när det tystar enheten.
Vanliga frågor
Vad är den typiska livslängden för en hydraulisk kraftenhet?
Med korrekt filtrering och vätskeunderhåll kör de strukturella komponenterna i en hydraulisk kraftenhet vanligtvis 15 till 20 år, även om pumpar, tätningar och slangar är slitageartiklar som byggs om eller byts ut under kortare cykler långt innan dess.
Hur ofta ska hydraulolja bytas?
Bytesintervall beror på driftstemperatur och föroreningskontroll snarare än ett fast antal timmar. Många industriella enheter körs på årliga eller tvååriga vätskebyten när filtrering håller partikelantalet lågt och temperaturen håller sig under kontroll, men vätskeprovtagning är en mer tillförlitlig guide än enbart ett kalenderdatum.
Kan en pump med fast deplacement uppgraderas till variabelt deplacement senare?
I de flesta fall kräver detta byte av pumpen och ofta monteringsadaptern, eftersom de två pumptyperna skiljer sig åt mekaniskt snarare än bara i styrlogik. Det är i allmänhet mer praktiskt att specificera rätt pumptyp i förväg baserat på driftcykel än att planera för en senare uppgradering.
Vad får en hydraulisk kraftenhet att överhettas även med en kylare av rätt storlek?
En kylare som har rätt storlek på papper kommer fortfarande att prestera sämre om fläkten eller vattenflödet är begränsat, om avlastningsventilen förbigår mer flöde än vad som är avsett på grund av ett problem med ventilen eller tryckinställningen, eller om vätskeviskositeten inte matchar driftstemperaturområdet.
Är en blås- eller kolvackumulator bättre för en hydraulisk kraftenhet?
Blåsackumulatorer reagerar snabbare och kostar mindre för allmän stötdämpning och tryckutjämning, medan kolvackumulatorer hanterar större volymer och högre cykelhastigheter mer hållbart, vilket gör dem bättre lämpade för tillämpningar med frekventa, stora volymer efterfrågan.
Vad är skillnaden mellan en sugsil och ett tryckledningsfilter?
En sugsil skyddar pumpinloppet från stora skräp och är avsiktligt grovt, vanligtvis 100 till 150 mikron, för att undvika att pumpens inloppsflöde begränsas. Ett tryckledningsfilter är mycket finare, vanligtvis 10 till 25 mikron, och skyddar de känsligare ventilerna och cylindrarna nedströms om pumpen.
Varför tappar en hydraulisk kraftenhet tryck endast under belastning?
Tryck som håller stadigt utan belastning men sjunker när ett ställdon kopplas in pekar vanligtvis på internt pumpslitage eller en övertrycksventil som öppnar tidigare än sitt börvärde, som båda minskar det tillgängliga effektiva flödet när systemet faktiskt fungerar snarare än på tomgång.
Hur påverkar viskositeten ventilens svarstid?
Tjockare vätska motstår att strömma genom de små inre passagerna inuti en riktnings- eller proportionell ventil, vilket bromsar spolens rörelse och manöverdonets respons. Detta är anledningen till att kallstartsfördröjning är vanlig på enheter som lämnas inaktiva över natten i ouppvärmda utrymmen, och varför vissa installationer lägger till en tankvärmare eller en uppvärmningscykel innan de körs med full hastighet under kalla förhållanden.
Vad är syftet med en pilotmanövrerad backventil i en hydraulkrets?
En pilotmanövrerad backventil tillåter fritt flöde i en riktning samtidigt som det blockerar omvänt flöde tills en pilottrycksignal avsiktligt öppnar den, vilket vanligtvis används för att hålla en cylinder på plats utan drift även när riktningsventilen är centrerad och inget aktivt tryck appliceras.
