Hur dimensionerar man en hydraulisk kraftenhet?

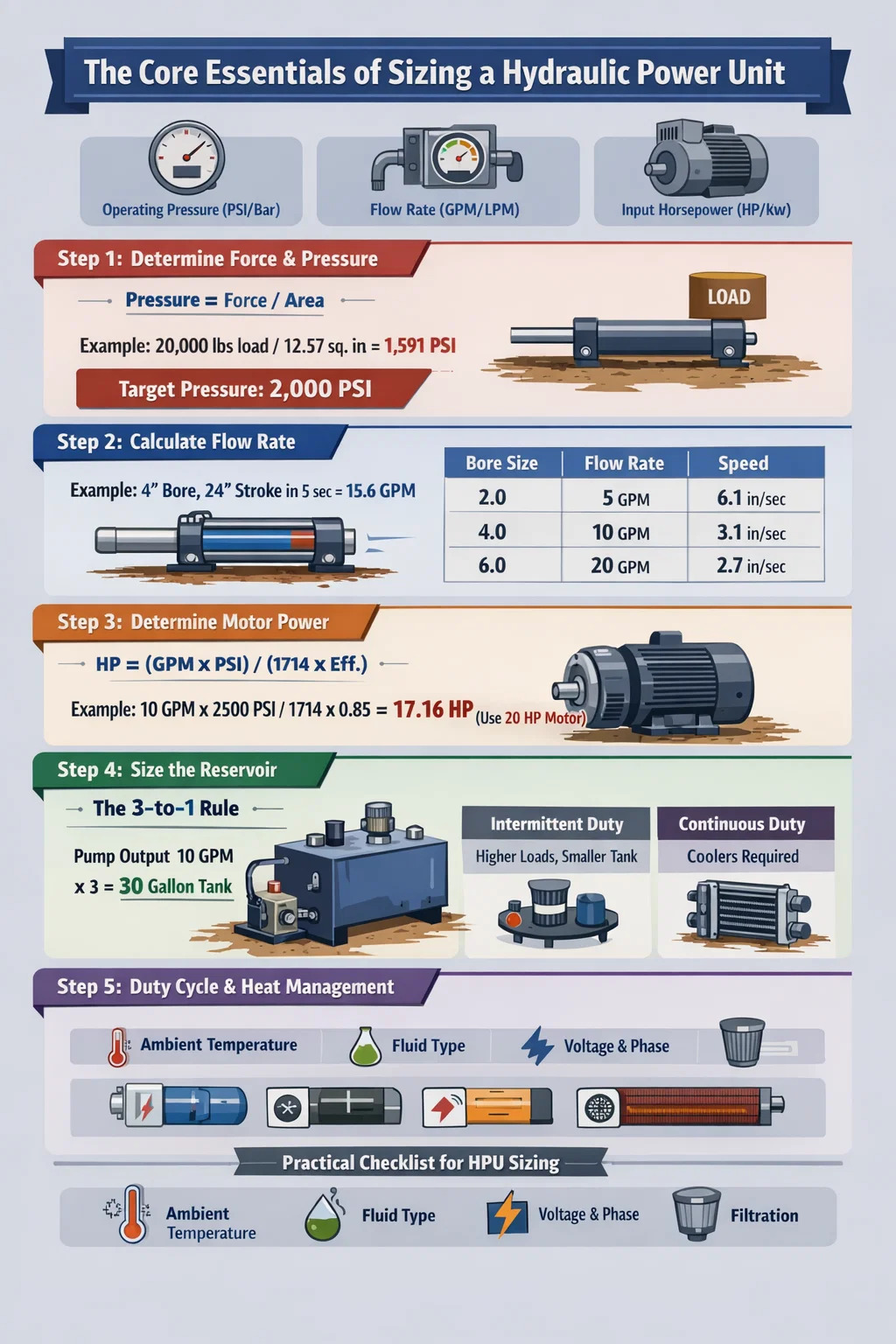

Kärnan i dimensionering av en hydraulisk kraftenhet

För att rätt storleksanpassa a hydraulisk kraftenhet (HPU), måste du först definiera de mekaniska uteffektkraven för din applikation. Processen handlar inte om att välja en generisk motor; det är en exakt sekvens för att bestämma den erforderliga kraften, arbetshastigheten och de resulterande flödes- och tryckkraven. Det grundläggande svaret ligger i tre primära beräkningar: Driftstryck (PSI/Bar) , Flödeshastighet (GPM/LPM) , och Ingående hästkrafter (HP/kW) .

En omatchad hydraulisk kraftenhet leder till antingen extremt energislöseri och värmegenerering (om den är överdimensionerad) eller misslyckande med att slutföra den mekaniska uppgiften (om den är underdimensionerad). Målet är att balansera hydraulpumpens prestanda, reservoarens kapacitet och styrkan hos elmotorn eller motorn.

Steg 1: Bestämma kraft- och tryckkrav

Trycket som genereras av hydraulisk kraftenhet är ett direkt resultat av belastningsmotståndet. Du väljer inte ett tryck godtyckligt; du beräknar det baserat på ytan på ditt ställdon (cylinder eller motor).

Cylinder Force Formel

För att beräkna det erforderliga trycket, använd formeln: Tryck = Kraft / Area . Till exempel, om du behöver en hydraulcylinder för att trycka en 20 000 pund last och du använder en cylinder med en 4-tums hål (yta = 12,57 sq. in.), är det erforderliga trycket ungefär 1 591 PSI . Du bör vanligtvis lägga till en 10-20% säkerhetsmarginal att ta hänsyn till friktion och linjeförluster, vilket betyder din hydraulisk kraftenhet bör åtminstone kunna 2 000 PSI .

• Identifiera den maximala belastningen som systemet kommer att stöta på.
• Bestäm hålstorleken för hydraulcylindrarna.
• Ta hänsyn till "avbrytande" kraft, som ofta är högre än rörlig kraft.

Steg 2: Beräkna flödeshastighet för önskad hastighet

Flödeshastighet, mätt i gallons per minut (GPM) eller liter per minut (LPM), dikterar hur snabbt din maskin rör sig. Den hydraulisk kraftenhet måste flytta en specifik volym olja in i cylindern för att förlänga den över en viss tid.

Exempel: Om det är samma 4-tums hål cylinder har en 24-tums slaglängd och måste sträcka sig in 5 sekunder , måste du först beräkna volymen. Volymen är ungefär 1,3 liter . För att flytta 1,3 gallon på 5 sekunder, hydraulisk kraftenhet behöver en pump som kan ungefär 15,6 GPM .

Steg 3: Beräkna elmotorhästkrafter

När du har bestämt trycket och flödet kan du beräkna den erforderliga ineffekten för hydraulisk kraftenhet . Standardtumregeln är "1 HP för 1 GPM vid 1500 PSI", men en mer exakt beräkning är nödvändig för effektiviteten.

Använd formeln: HP = (GPM × PSI) / (1714 × effektivitet) . De flesta hydraulpumpar har en verkningsgrad mellan 0,85 och 0,90 . Om ditt system kräver 10 GPM vid 2 500 PSI , skulle beräkningen vara (10 × 2500) / (1714 × 0,85), vilket resulterar i ett krav på ungefär 17,16 hk . I det här fallet skulle du välja en standard 20 hk motor för din hydraulisk kraftenhet .

Steg 4: Dimensionering av hydraulbehållaren (oljetank)

Reservoaren är en kritisk komponent i hydraulisk kraftenhet som ofta förbises. Den måste vara tillräckligt stor för att möjliggöra termisk expansion, kylning och sedimentering av föroreningar.

3-till-1-regeln

I industriella standardapplikationer bör behållaren hålla tre gånger pumpens GPM-utgång . Om din hydraulisk kraftenhet använder en 10 GPM pump , bör tanken helst hålla 30 liter av vätska. Detta säkerställer att oljan tillbringar tillräckligt med tid "i vila" för att avleda värme innan den sugs tillbaka in i pumpen.

Men om utrymmet är begränsat eller om arbetscykeln är intermittent kan du använda en 1-till-1 eller 2-till-1 förhållande , förutsatt att du lägger till en oljekylare för att hantera temperaturen. Överdriven värme är den främsta mördaren av hydrauliska tätningar och vätskans livslängd.

Steg 5: Driftcykel och värmehantering

Arbetscykeln för din hydraulisk kraftenhet påverkar dess design dramatiskt. En enhet som går i 10 sekunder varje timme har en annan storlek än en som körs kontinuerligt på ett fabriksgolv.

• Intermittent tjänst: Mindre reservoarer och högre motorbelastningar kan tolereras eftersom systemet hinner kylas ner mellan cyklerna.
• Kontinuerlig tjänst: Kräver exakt dimensionering av värmeväxlare. Du måste beräkna värmebelastning (ungefär 20-30 % av ingående HP) och se till att hydraulisk kraftenhet kan avleda den energin utan att överskrida 140°F (60°C) .

Praktisk checklista för HPU-dimensionering

Innan du slutför köpet eller byggandet av en hydraulisk kraftenhet , verifiera följande miljömässiga och mekaniska faktorer:

1. Omgivningstemperatur: Extrem kyla kräver värmare; extrem värme kräver större kylare.
2. Vätsketyp: Viskositeten påverkar pumpens effektivitet och motorns startmoment.
3. Spänning och fas: Se till att elmotorn är på hydraulisk kraftenhet matchar din anläggnings strömförsörjning (t.ex. 230V enfas mot 460V trefas).
4. Filtrering: Storleksfilter baserat på den känsligaste komponenten (vanligtvis ventilerna).

Genom att strikt följa dessa beräkningssteg säkerställer du att din hydraulisk kraftenhet ger pålitlig, effektiv service under hela livslängden utan onödiga energikostnader eller mekaniska fel.
